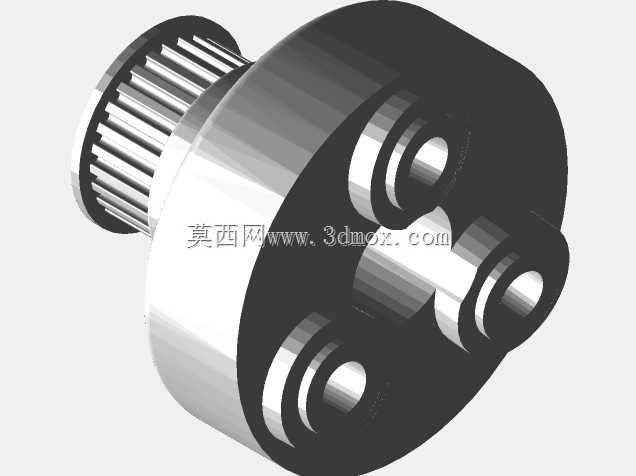

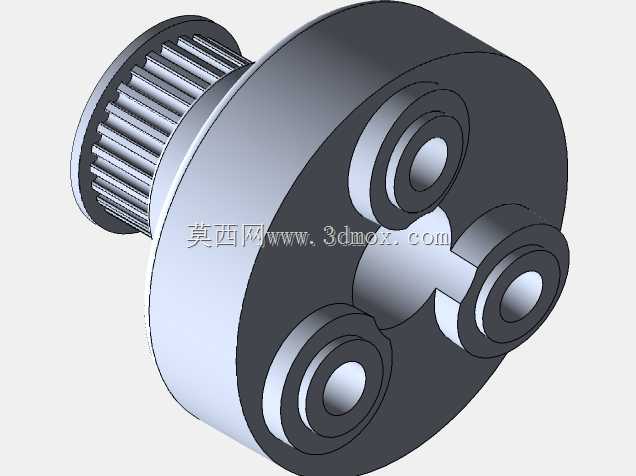

基于法兰轴承的12mm结构销滚珠丝杠结构

　　这套滚珠丝杠结构的设计初衷，是面向小型业余加工设备、桌面级传动模组的直线运动需求，解决普通滑动丝杠传动效率低、反向间隙难控制的痛点，适配小负载、短行程的往复直线传动场景，常见于小型桌面铣床、DIY数控滑台、业余级3D打印设备的Z轴或X轴传动单元，也可用于小型物料推送机构、实验台位的直线调节工位。整套结构采用国产常规规格滚珠丝杠作为核心传动件，搭配法兰式支撑轴承完成径向与轴向的载荷承载，配合12mm直径的结构销实现相关连接件的定位与锁紧，整体结构紧凑，不需要复杂的定制加工件即可完成装配，对业余加工场景的设备改造、自制设备搭建十分友好。从设计思路上看，这套结构没有追求过高的精度冗余，而是优先考虑零部件的易获取性与装配便捷性，

　　支撑端选用法兰轴承，不需要额外加工复杂的轴承座安装槽，法兰端面直接贴合安装基准面即可完成轴向定位，通过螺栓锁紧就能固定轴承外圈，大幅降低安装面的加工难度，哪怕是没有高精度镗削设备的加工场景，也能通过普通铣削甚至钻孔加工完成安装位的制备。12mm结构销的选用，主要用于丝杠螺母与移动负载台的连接定位，相比螺栓直接锁紧的方式，圆柱销可以承受更大的剪切载荷，同时能保证螺母与移动台的位置精度，避免装配过程中出现的偏载问题，减少丝杠运行过程中的附加径向力，延长丝杠的实际使用寿命。从安装边界来看，整套结构的径向尺寸围绕法兰轴承的外径设计，支撑端的法兰外径比丝杠公称直径大出两个安装螺栓的孔位间距，安装时只需要在安装板上加工出对应丝杠穿过的通孔，

　　以及法兰轴承的安装螺纹孔即可，不需要预留过大的安装空间，轴向尺寸则可以根据实际行程需求裁切丝杠长度，适配100mm到500mm区间的短行程传动需求，安装时需要保证两端支撑轴承的同轴度，误差控制在0.05mm以内即可避免丝杠运行出现卡滞。在功能特性上，这套滚珠丝杠结构相比同规格的滑动丝杠，传动效率可以提升至90%以上，驱动扭矩仅为滑动丝杠的三分之一，用小型步进电机即可驱动，不需要搭配大扭矩的减速机构，反向间隙可以通过螺母端的预紧片调整，调整后可以控制在0.02mm以内，满足小型设备的定位精度需求，法兰轴承的支撑方式可以同时承受径向载荷与双向轴向载荷，应对小型设备加工过程中产生的切削反力、移动负载的惯性力都有足够的承载余量，

　　12mm结构销的连接方式让螺母与负载台的连接不存在间隙，传动过程中不会出现空程误差。实际应用中，这套结构可以直接替换原有小型设备上的滑动丝杠传动单元，不需要改动原有安装孔位的布局，只需要根据法兰轴承的安装尺寸补打两个螺纹孔即可完成升级，装配过程中需要注意在丝杠滚道与轴承内部涂抹适配的润滑脂，避免干摩擦导致的磨损加快，日常维护只需要定期清理滚道内的切屑、灰尘，补充润滑脂即可长期稳定运行。结构设计上没有采用一体化的螺母座设计，而是通过结构销定位、螺栓锁紧的分体式连接，用户可以根据自身的负载台结构自行设计连接块，不需要受限于标准化螺母座的尺寸，适配性更强，对于DIY设备搭建、老旧小型设备的传动改造场景，这种模块化的连接方式可以大幅减少设计工作量，缩短设备搭建的周期。需要注意的是，这套结构的额定负载是面向小型业余设备设计，不适合用于大负载的工业级传动场景，负载重量建议控制在50kg以内，运行线速度不超过0.5m/s，避免过高的转速导致丝杠出现共振，影响传动精度与使用寿命，安装过程中要保证丝杠轴线与移动导轨的平行度，平行度误差控制在0.03mm/100mm以内，防止丝杠出现偏磨。
