重型手动断线剪钳结构设计方案

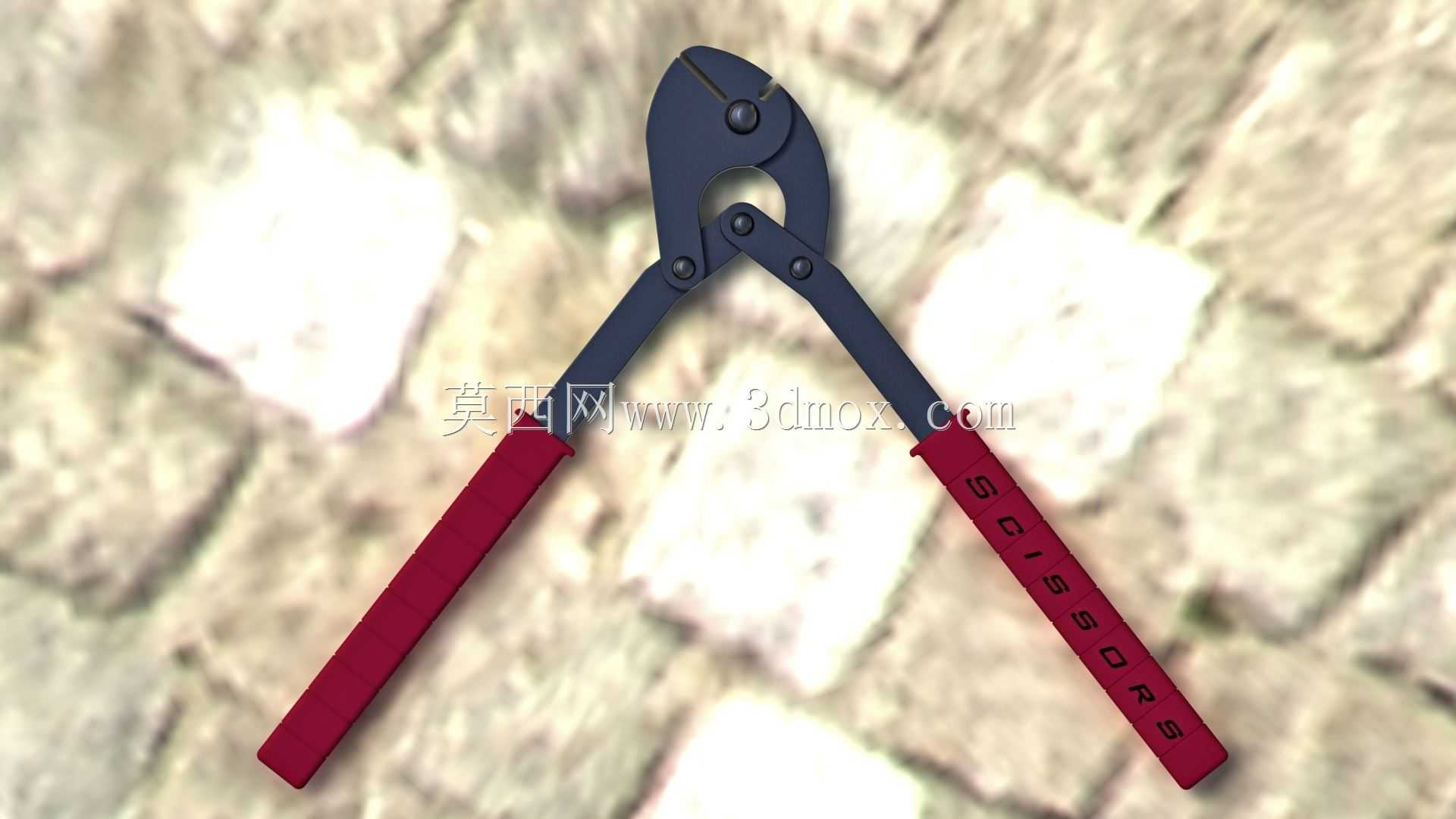

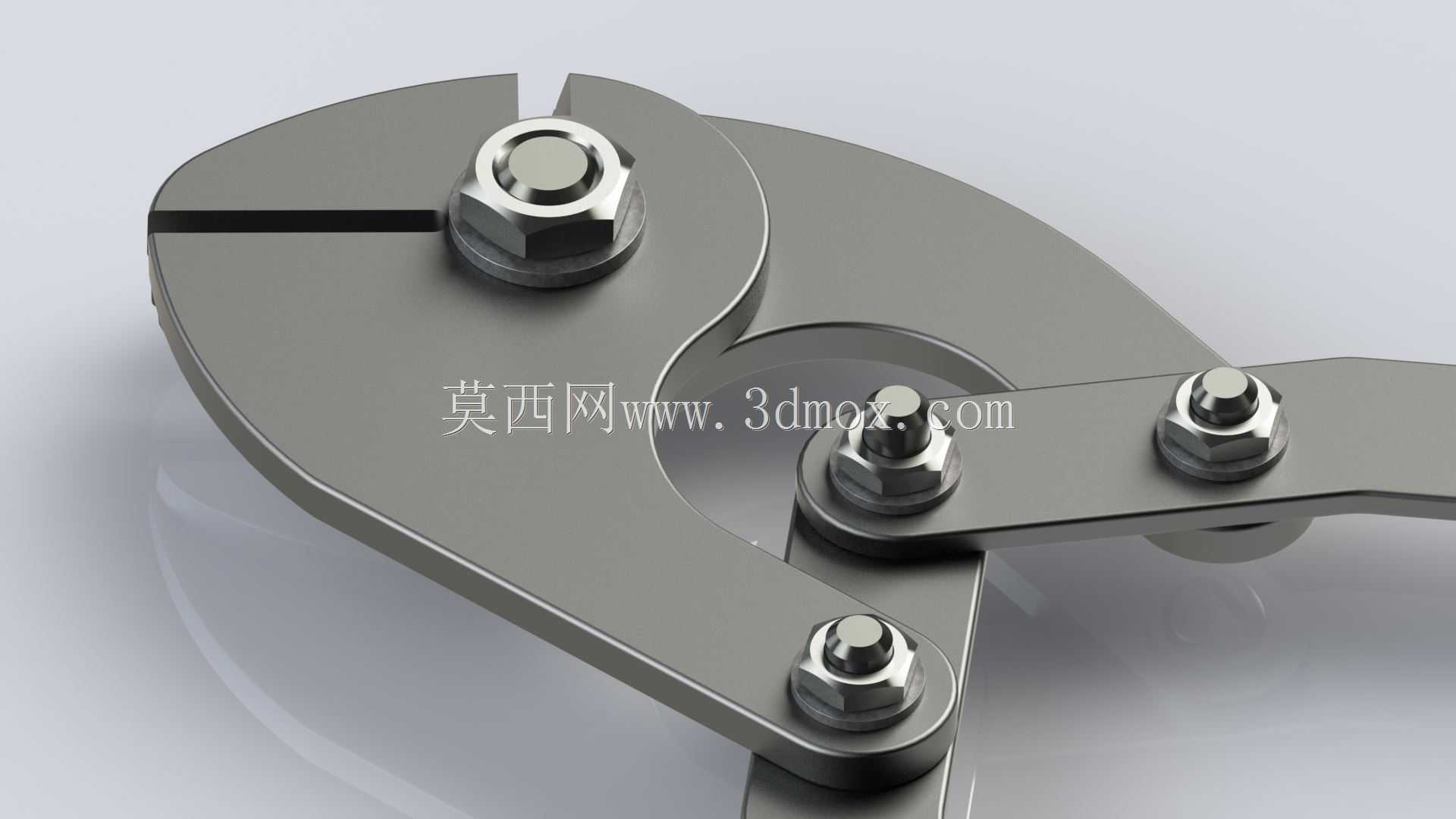

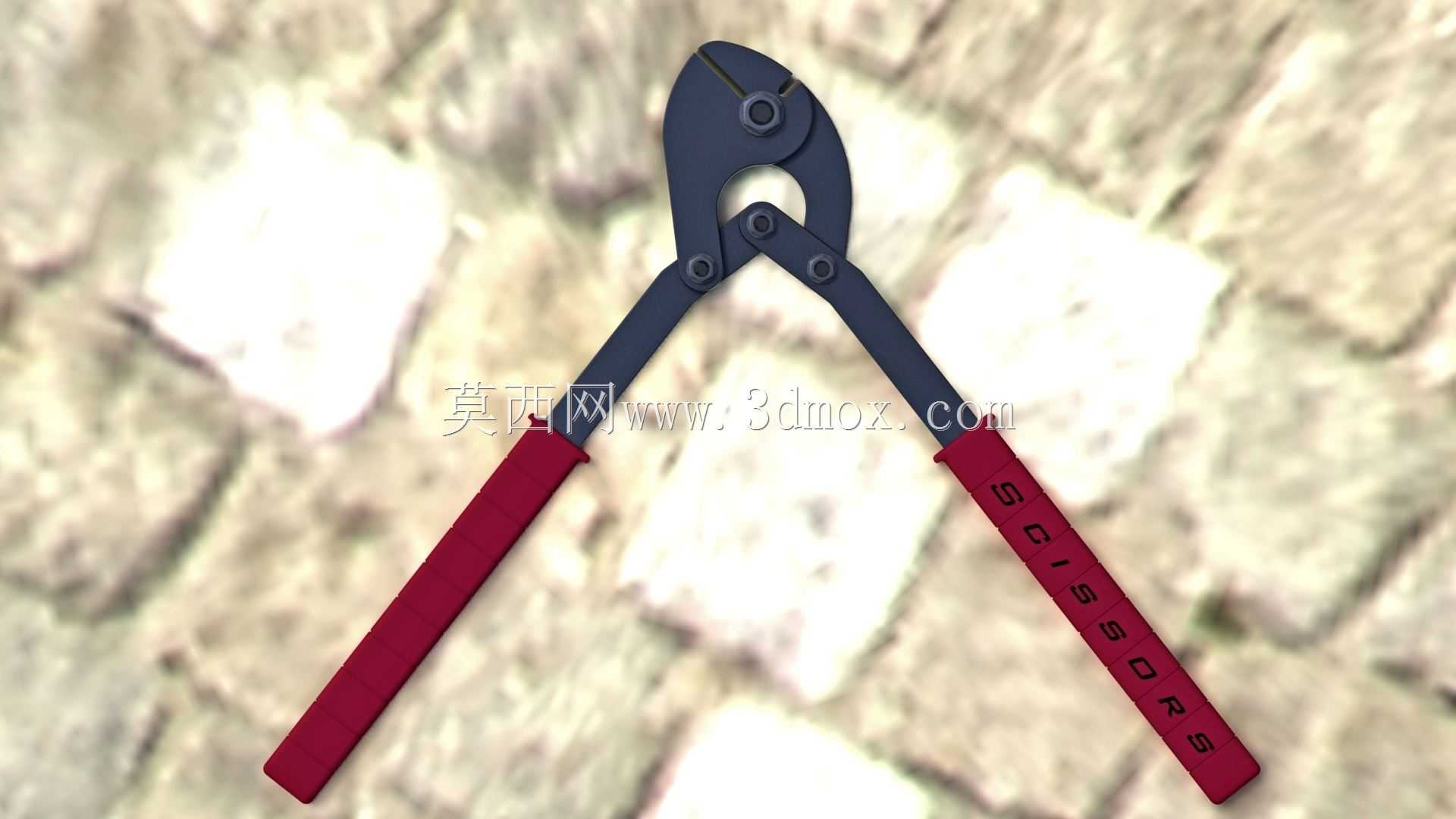

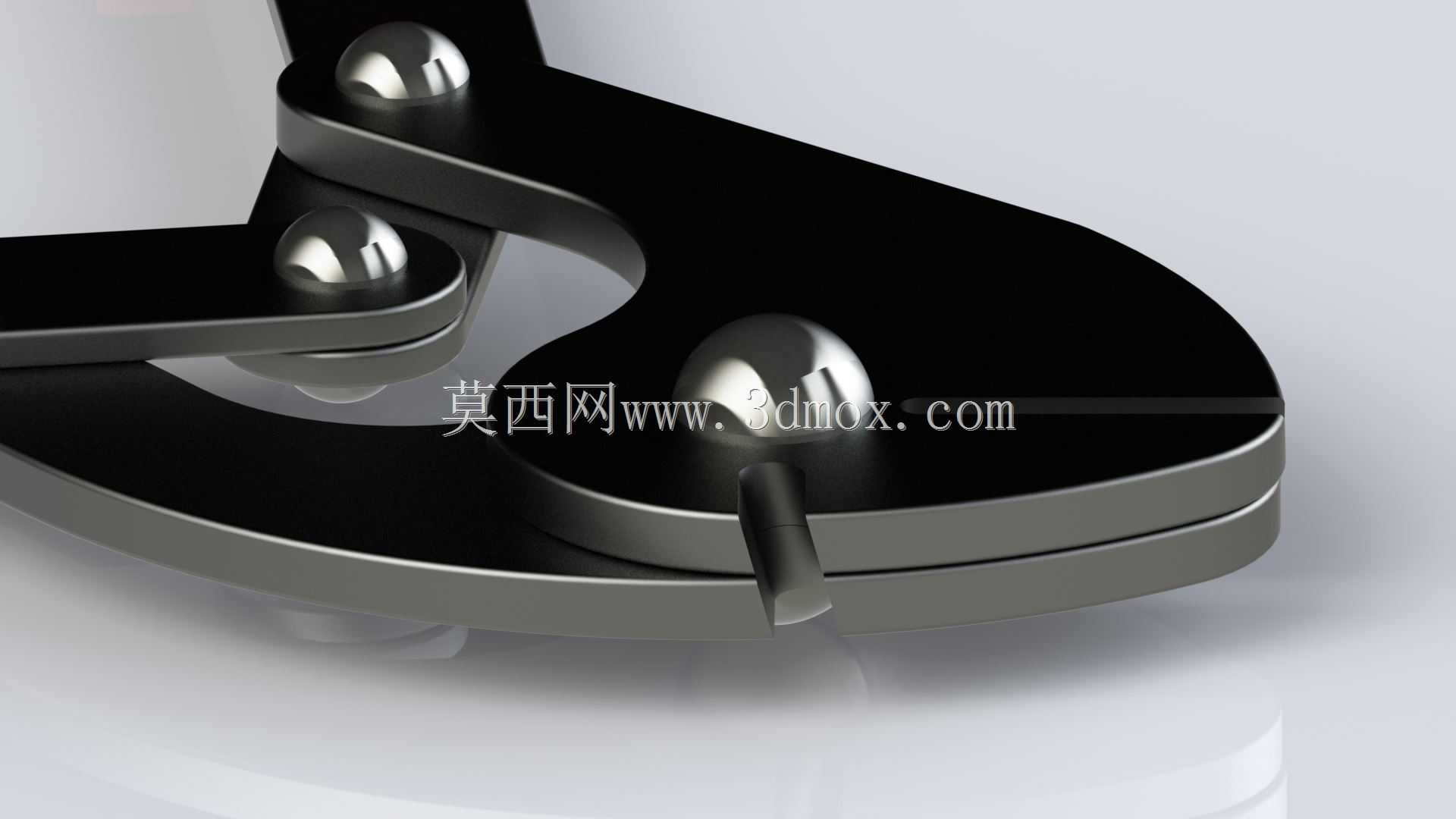

　　这款手动剪切工具的结构设计，核心围绕大剪切力输出与长时间握持操作的人机需求展开，整体采用双杠杆增力结构，通过两级铰接点的力臂配比，将人手施加在握柄端的作用力放大数十倍，可满足常规五金维修、线材加工、现场施工场景下，对中低碳钢丝、薄金属板、小型金属型材的剪切作业需求。从结构布局来看，剪切刀头部分采用高硬度合金工具钢材质设计，刃口做了局部淬火硬化处理，刃口角度设置为65度，既保证刃口的锋利度，又避免刃口过薄在剪切硬材质时出现崩口、卷刃问题；刀头与握柄的铰接位置采用六角螺栓加防松螺母的紧固结构，铰接孔内预留了0.02mm的配合间隙，既保证铰接转动的顺畅度，又避免间隙过大导致剪切时刃口错位，影响剪切精度与刀头使用寿命。

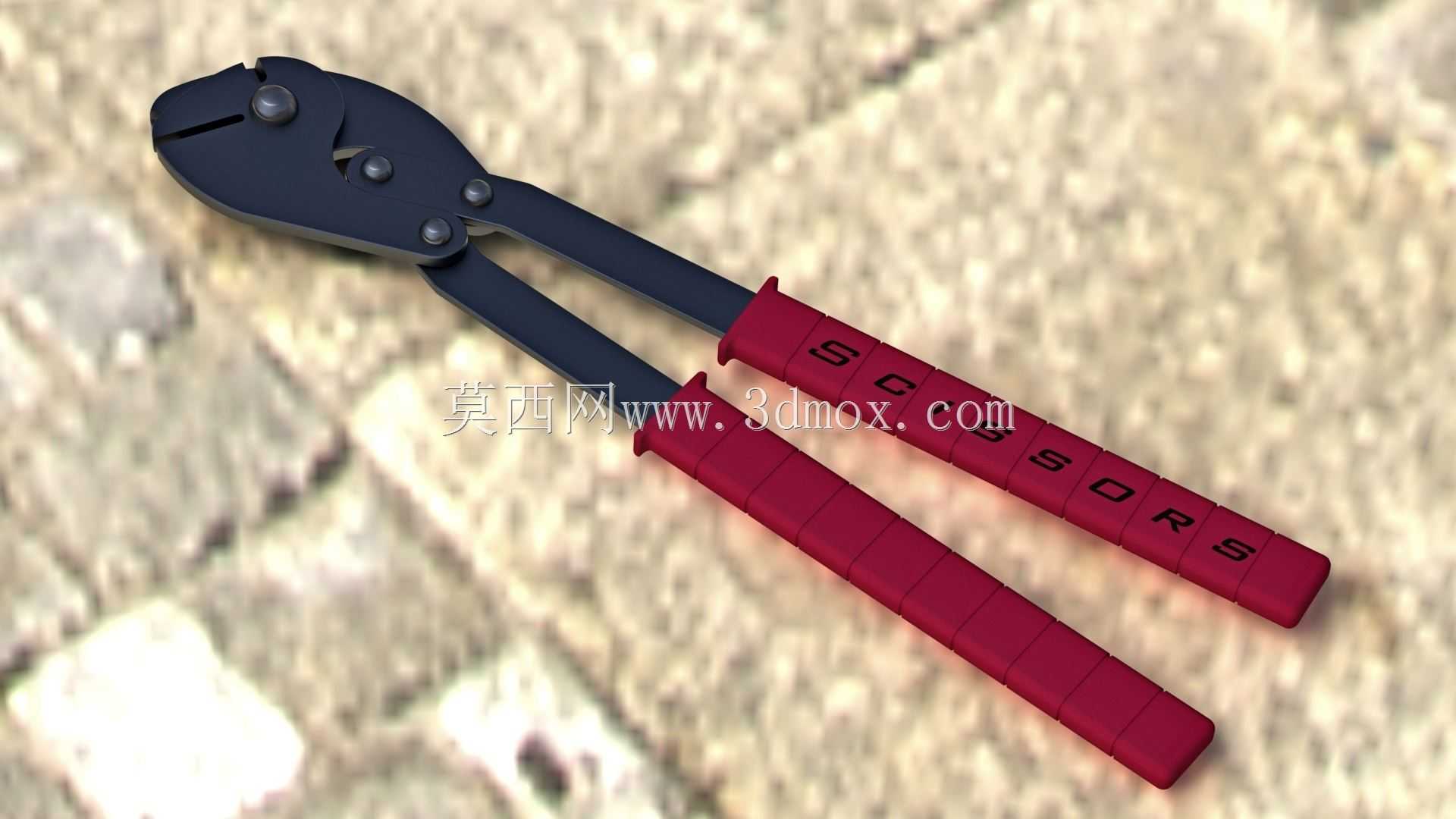

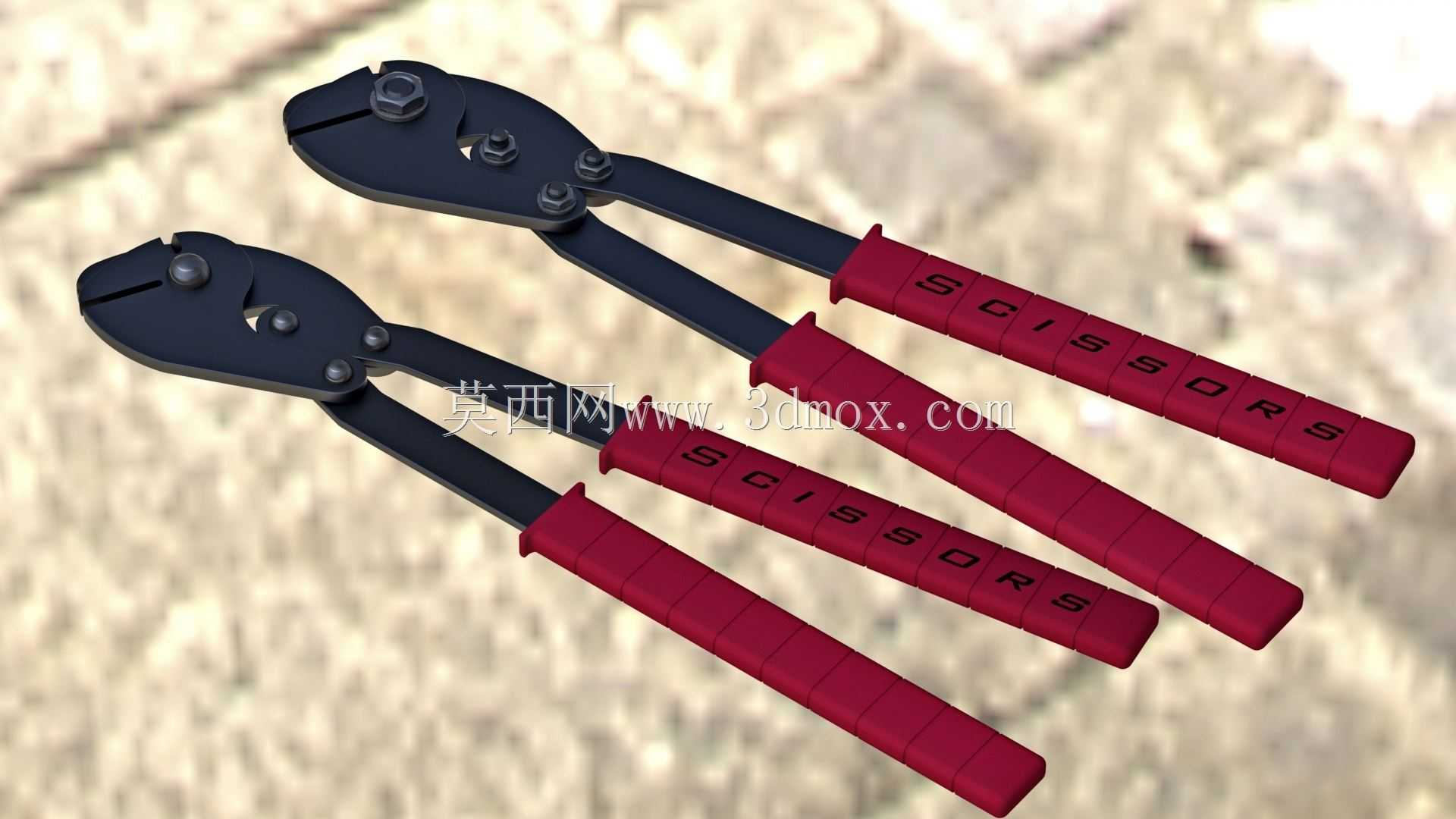

　　握柄部分采用分段式防滑结构设计，红色绝缘防滑套表面压制有连续的防滑凹槽与品牌标识凹槽，握柄长度按照成年人手掌平均握持尺寸设计，单段握柄长度适配手掌抓握范围，操作时双手握持可稳定施加作用力，防滑套的绝缘材质也可满足带电作业场景下的基础绝缘防护需求，避免低压作业时的触电风险。从实际应用场景来看，这类剪切钳可覆盖电力施工中低压线缆剪切、五金加工中细金属线材裁切、设备维修中废弃金属件剪切拆解、建筑施工现场绑扎钢丝剪切等多个场景，相比普通民用剪刀，其剪切力输出更大，可剪切硬度更高、直径更粗的金属材质，相比大型液压剪切设备，其整体重量轻、便携性强，无需外接动力源，可在无供电的野外作业场景、狭小空间作业场景下灵活使用。设计过程中，

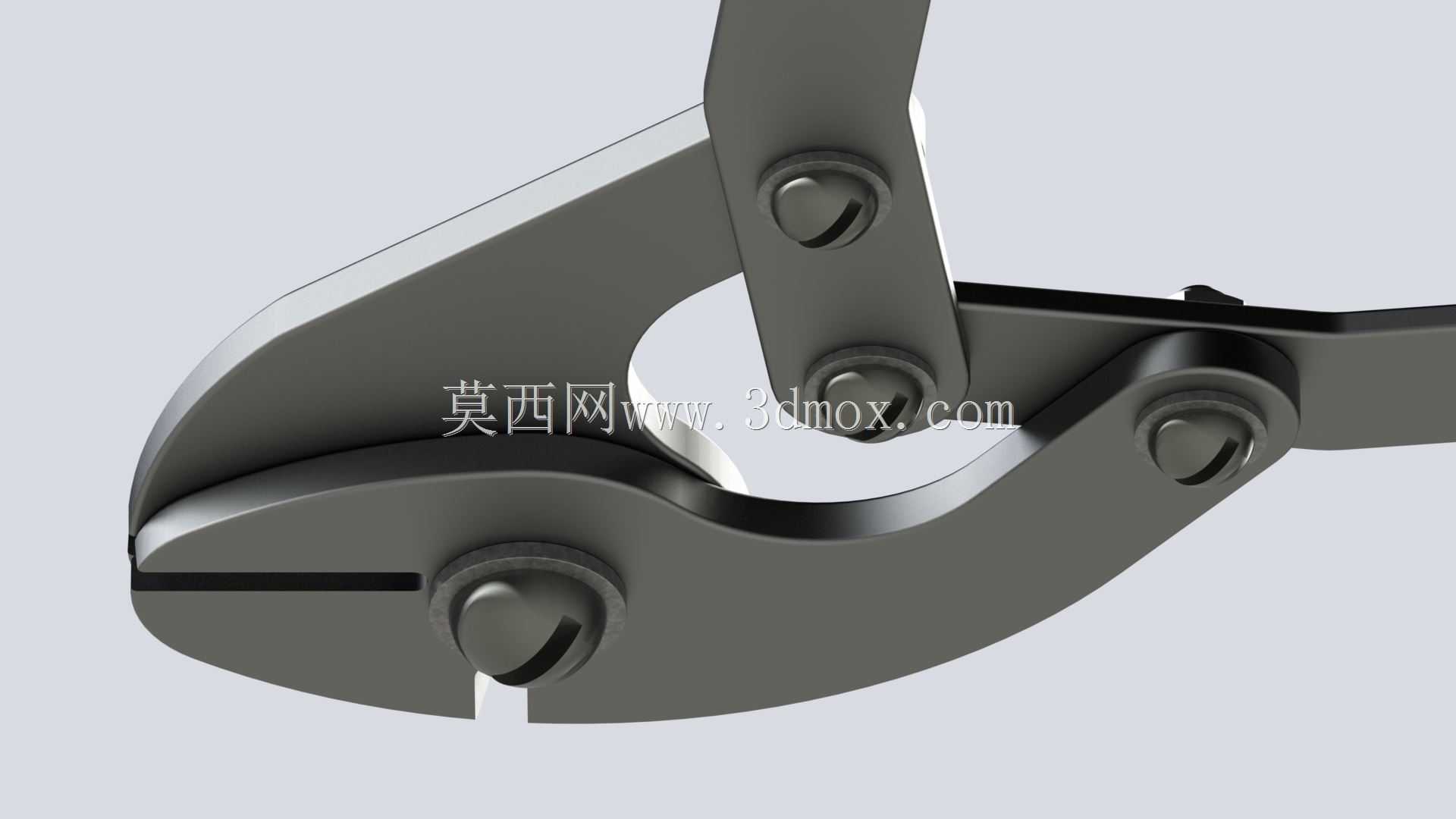

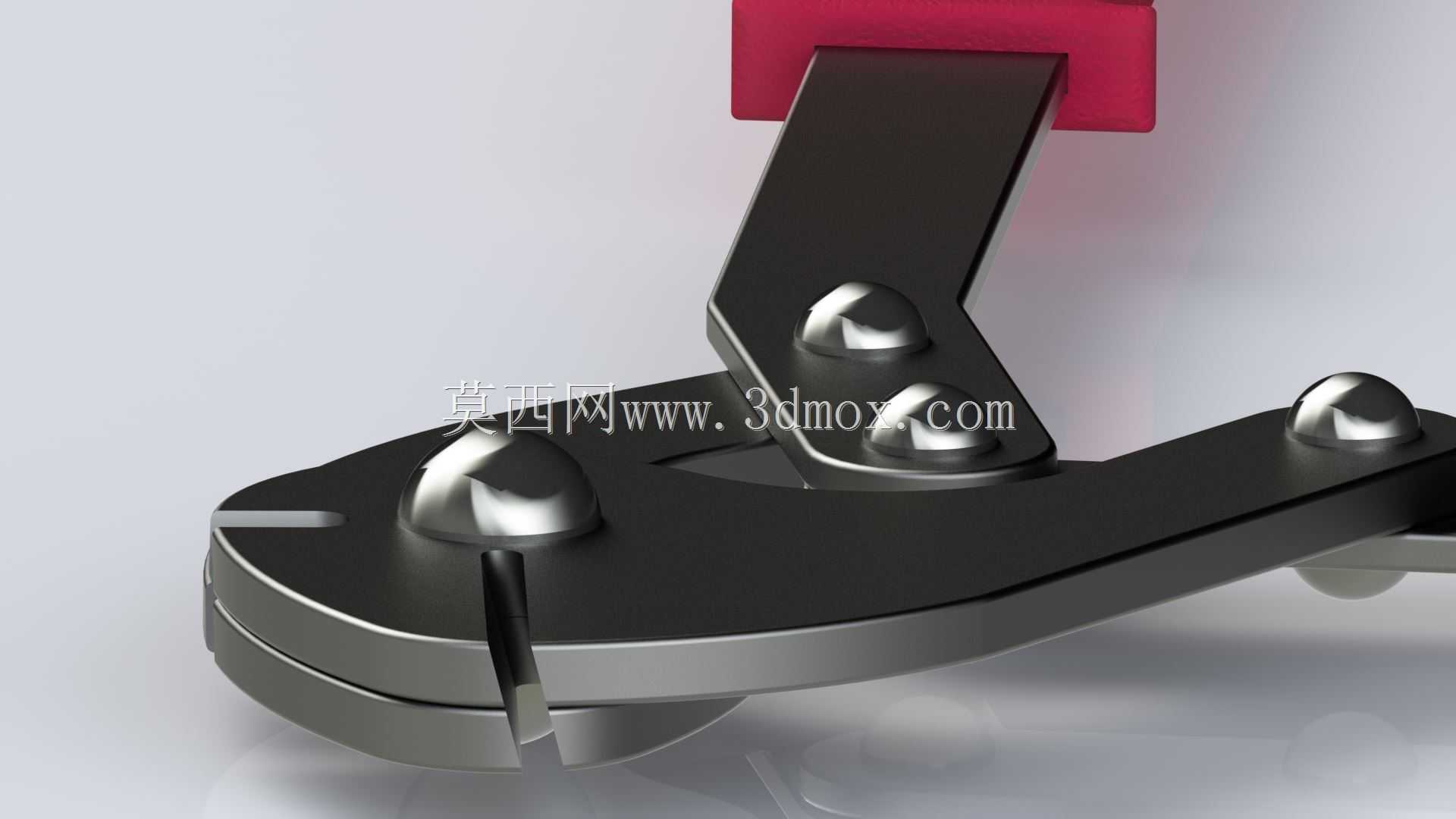

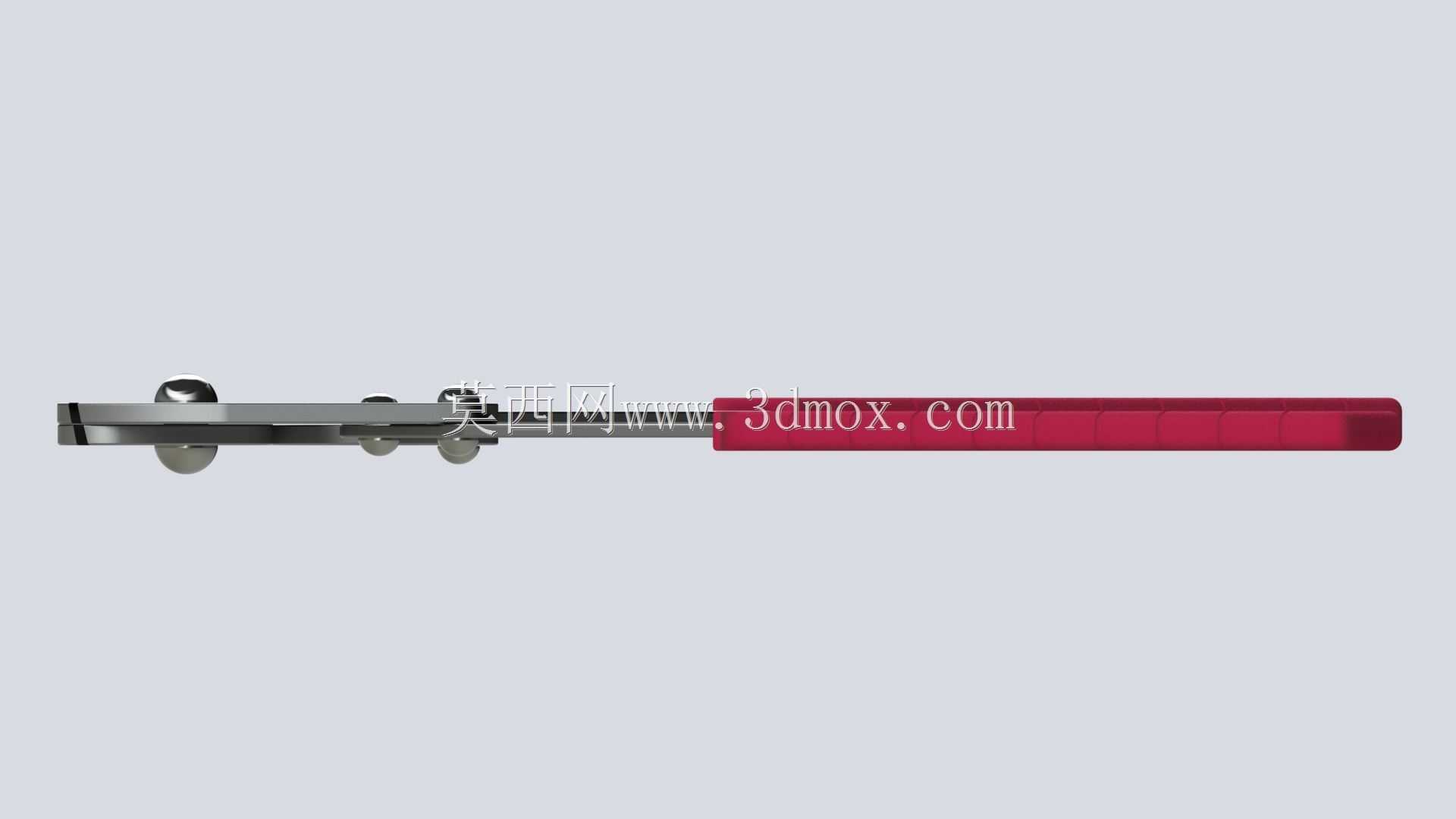

　　对整体受力路径做了完整的力学仿真验证，当握柄端施加200N的握持力时，刃口位置可输出超过4000N的剪切力，可轻松剪切直径4mm以下的中低碳钢丝、厚度1.5mm以下的冷轧钢板；刀头部分的外形做了圆弧过渡处理，避免尖锐棱角在操作过程中划伤操作人员，铰接螺栓的头部做了沉台设计，螺栓头部不突出于刀头表面，避免操作时螺栓剐蹭工件或者操作人员。整体外形的安装边界方面，工具完全展开时总长度适配常规工具收纳箱的内部尺寸，闭合状态下刃口完全贴合，可配套安全锁扣结构（本方案预留锁扣安装位），收纳时可锁定刃口避免意外张开造成安全隐患；握柄的直径设置为32mm，适配大多数成年人的手掌抓握尺寸，长时间握持操作不易产生手部疲劳。

　　刀头与握柄的连接位置做了加强筋结构设计，在大载荷剪切时，连接位置的应力集中系数控制在1.2以内，可避免长期使用后连接位置出现变形、断裂问题；刃口的开合角度最大设置为45度，可满足常规直径工件的放入需求，同时避免开合角度过大导致操作时夹手。在细节设计上，防滑套与金属握柄之间采用过盈配合加粘接固定的方式，避免大力度操作时防滑套与金属握柄之间出现滑动、脱落问题；金属握柄部分采用冷轧钢板冲压成型工艺，表面做喷塑防锈处理，可在潮湿作业环境下长期使用不易生锈，降低工具的维护成本。
