小型手动舵轮操控部件结构设计

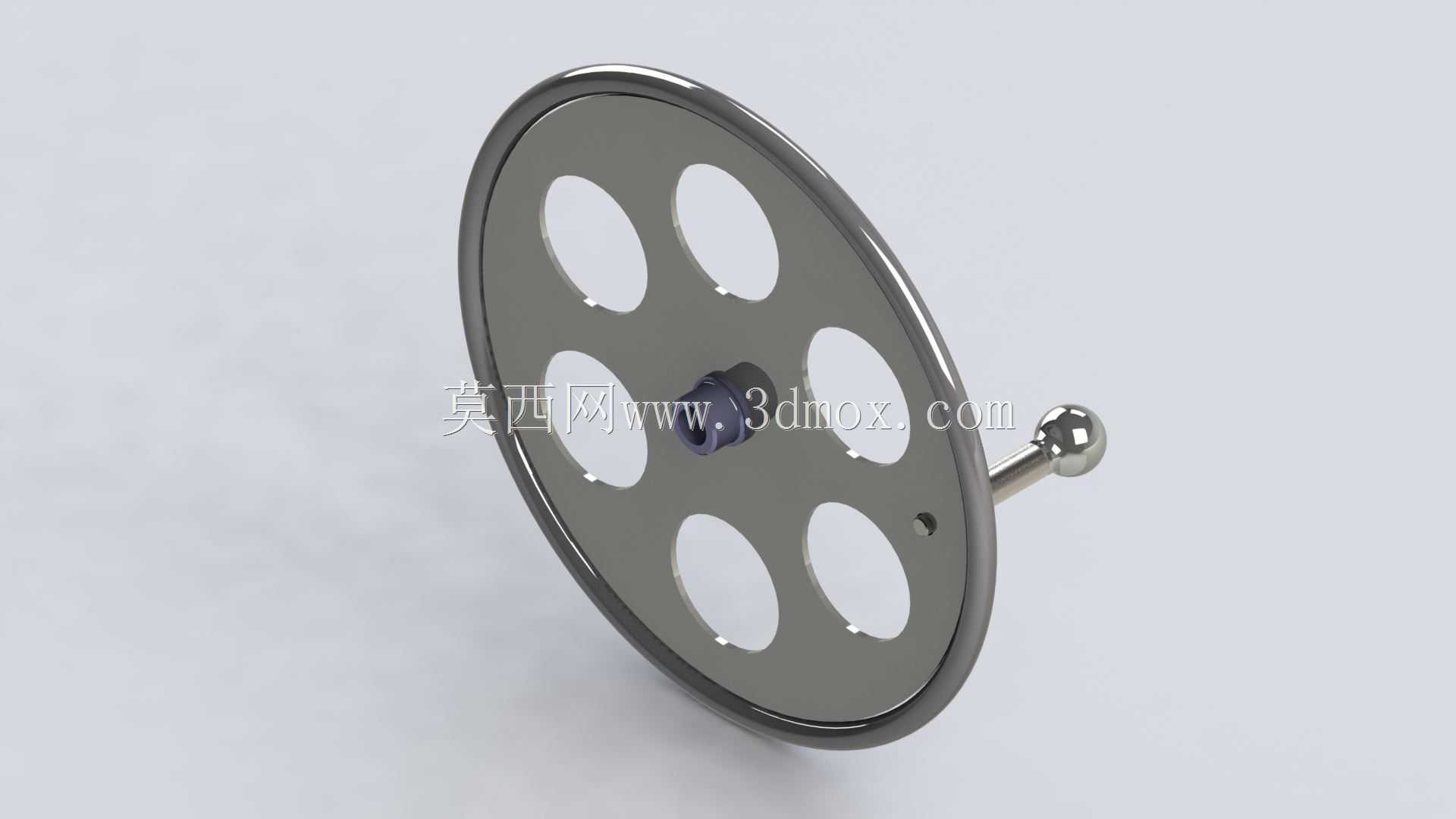

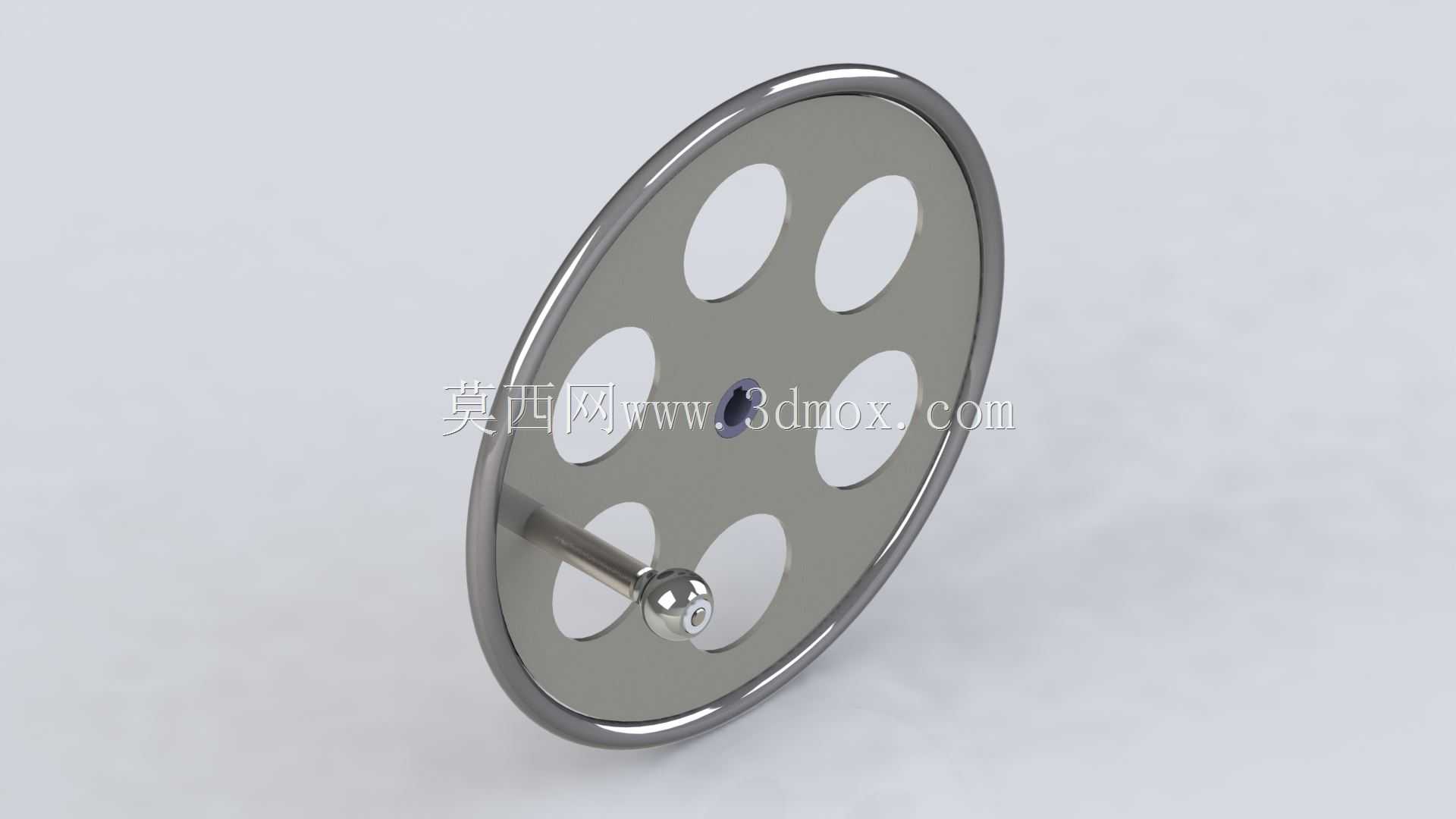

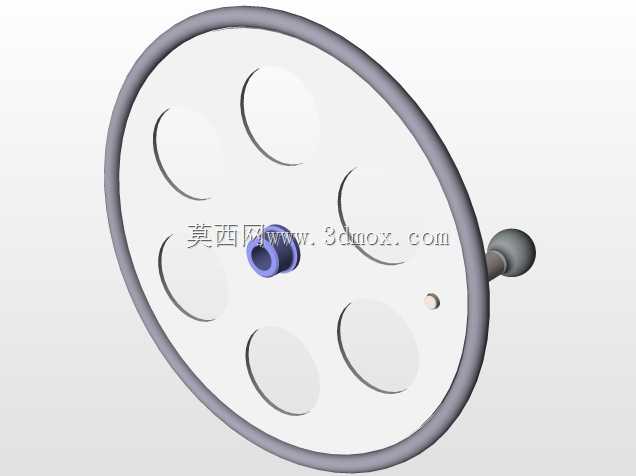

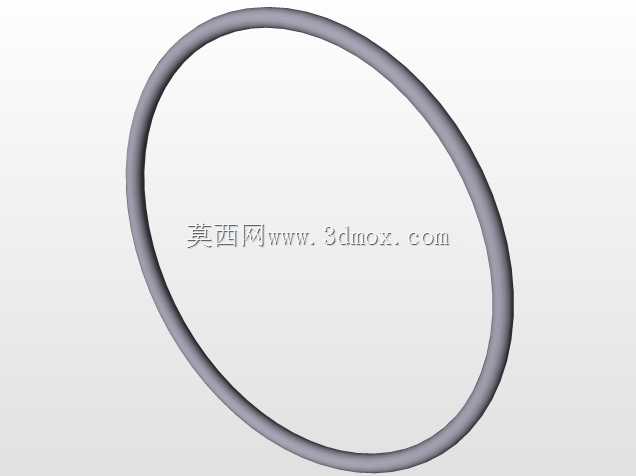

　　该舵轮部件主要应用于小型船舶、内河作业小艇、水上休闲载具的航向操控场景，也可适配部分轻型地面作业设备的手动转向调节工位，作为人工施力的直接操控载体，承担操作人员施力输入、转向力矩传递的核心作用，操作人员通过转动轮盘带动中心轴系转动，将手部的圆周施力转化为转向机构的输入扭矩，最终实现载具行进方向的精准调整。从结构设计逻辑来看，轮盘主体采用圆形辐板式结构，轮缘做圆弧过渡处理，避免操作过程中棱角剐蹭操作人员手部，提升长时间握持操作的舒适度；辐板上均匀开设六个圆形镂空孔，在保证轮盘整体结构刚度、满足扭矩传递强度要求的前提下，有效降低部件自身重量，减少转动过程中的惯性力矩，让转向操作更轻便灵活，

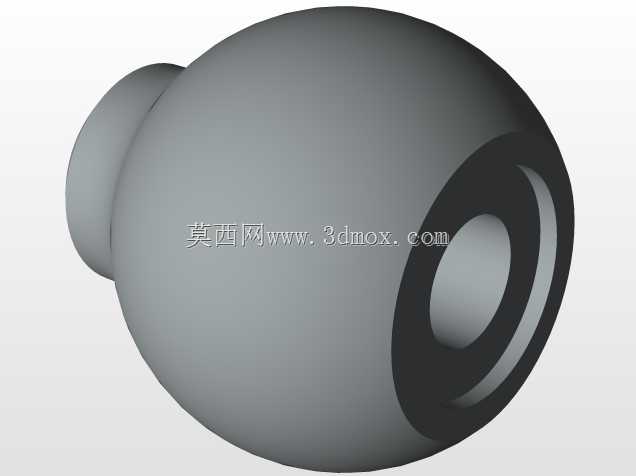

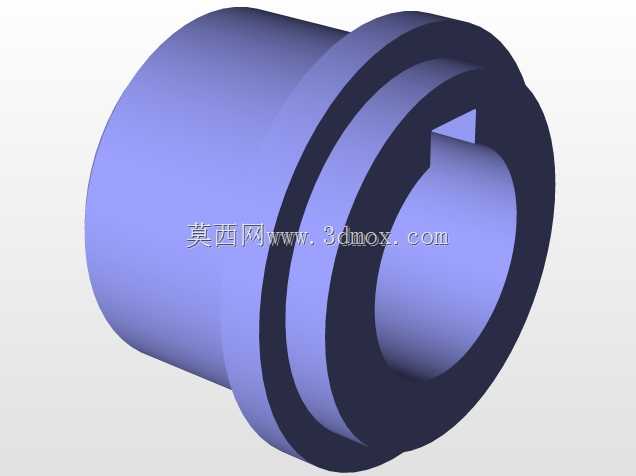

　　同时镂空结构也便于日常维护时清理轮盘缝隙积存的水渍、泥沙，适配水上作业高湿度、多杂质的使用环境。中心安装位设置带定位台阶的轴孔结构，可与转向传动轴实现精准同轴配合，轴孔旁预留小直径定位销孔，安装时可穿入定位销实现周向固定，避免舵轮与传动轴之间出现相对转动打滑，保证转向操作的力矩传递无虚位；轮盘侧部延伸出的球形手柄，采用球面光滑设计，操作人员单手握持即可快速转动舵轮，在需要大角度快速调整航向的场景下，无需整圈换手操作即可完成大角度转向输入，大幅提升应急操作的响应速度。从安装边界尺寸来看，轮盘整体外径适配小型载具的操控台安装空间，不会占用过多操控台面板区域，轮盘厚度控制在合理范围，安装后与操控台面板预留足够的手部操作间隙，

　　操作人员转动轮盘时手部不会与操控台面板发生磕碰；中心轴孔的配合尺寸按照常规小型转向轴的通用直径设计，可直接适配多数现有小型载具的转向轴系，无需额外加工转接件即可完成替换安装，降低设备维护的配件适配成本。结构强度设计上，轮盘主体采用等强度辐板布局，镂空孔的位置避开应力集中区域，通过有限元受力校核，在操作人员施加最大操作力矩的工况下，辐板与轮缘衔接处的应力值远低于材料屈服强度，可承受频繁转向操作的交变载荷，长期使用不会出现辐板变形、轮缘开裂的问题；球形手柄与轮盘的衔接处做加强过渡处理，避免快速扳动手柄时衔接位置出现应力断裂。实际使用过程中，该舵轮的转动阻尼适中，既不会因阻尼过小导致航向容易受外界扰动偏移，

　　也不会因阻尼过大增加操作人员的施力负担，配合转向机构的传动比设计，小幅度转动舵轮即可实现航向的微调，满足直线航行时的航向精准保持需求，大角度转动时可实现载具的快速转向，满足避障、靠岸等场景的操作要求。表面处理上，轮盘整体做防锈镀层处理，可抵御水上环境的水汽、盐雾腐蚀，延长部件在高湿度作业环境下的使用寿命，球形手柄表面做光滑抛光处理，握持时无毛刺凸起，即使操作人员手部沾水也能稳定握持，不会出现打滑脱手的情况。
