路缘石B-LOK-E型M6规格连接锁紧套

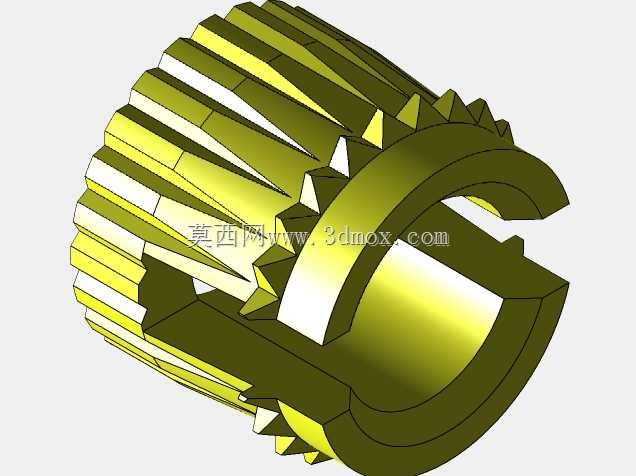

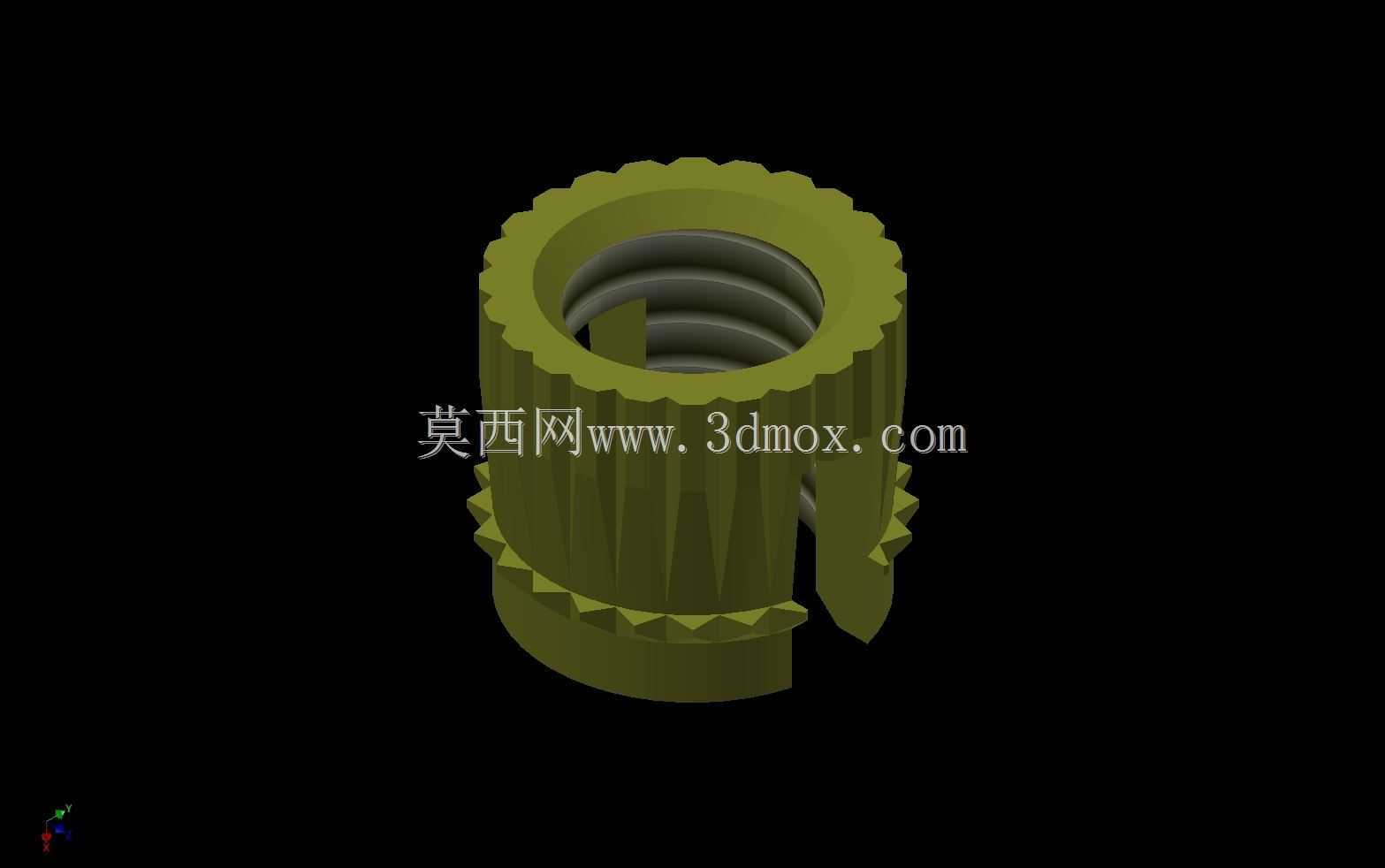

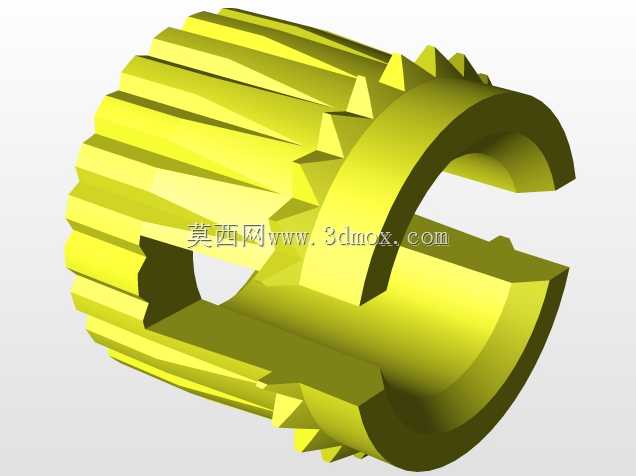

　　在市政道路附属设施、户外通讯机柜安装、路边管线固定等场景中，这类带外齿结构的锁紧套是路缘石侧装构件的核心连接零件，主要承担构件与路缘石基体之间的咬合锁紧、螺纹连接承载的作用，避免户外长期受振动、温差形变影响出现的连接松脱问题。从结构设计来看，该零件采用半剖式开口结构，内壁加工M6规格内螺纹，可匹配对应规格的外螺纹紧固件实现轴向拉紧；外圆周设计多道轴向凸棱，端部加工三角状尖齿结构，当螺纹紧固件拧紧时，端部尖齿会嵌入路缘石的预制安装孔内壁，轴向凸棱则与安装孔内壁形成周向止转配合，完全抵消构件受外力产生的周向扭矩，无需额外打胶或加装防松垫圈即可实现可靠的防松效果。设计阶段需要重点控制几个核心尺寸边界：零件总轴向长度为7mm，

　　安装时需要匹配路缘石上预制的直径适配的安装沉孔，沉孔深度需要略大于零件总长度，保证尖齿完全嵌入孔底基体时，零件端面与安装面齐平，不会突出影响外部构件的装配贴合度；内螺纹的有效啮合长度需要满足M6螺纹的最小啮合深度要求，保证螺纹连接的抗拉强度符合户外构件的载荷标准，避免螺纹滑牙导致连接失效。外圆周的凸棱采用等距分布设计，凸棱的高度控制在0.8-1mm区间，既可以在安装时顺利压入安装孔，又能保证压入后与孔壁的过盈配合量足够，抵消长期户外使用中混凝土基体轻微风化带来的配合间隙增大问题；端部的三角尖齿采用60度齿尖角设计，齿高1.2mm，拧紧时齿尖可以顺利压入混凝土或石材基体，不会出现齿尖崩裂或无法嵌入的问题，同时齿根位置做了R0.

　　3的圆角过渡，避免拧紧应力集中导致齿根断裂。这类锁紧套的应用场景不局限于路缘石安装，在户外石材幕墙干挂、路边设备支架固定、混凝土预制构件拼接等场景中，只要是需要在脆性基体上实现可靠螺纹连接的位置，都可以采用这类结构的锁紧件，相比传统的膨胀螺栓，它的安装深度更浅，适合厚度较小的路缘石、石材板材类基体，不会因为膨胀力导致基体开裂，同时安装工序更简单，不需要敲击膨胀套，直接对准孔位拧入螺纹件即可完成锁紧，大幅提升现场施工效率。建模过程中需要注意几个工艺细节：内螺纹的收尾段需要设计不超过1.5倍螺距的退刀结构，适合采用冷镦或机加工工艺批量生产；外凸棱和端部尖齿的拔模斜度控制在1度以内，既满足成型脱模要求，又不会影响装配后的咬合摩擦力；

　　开口槽的宽度设计为1.5mm，保证零件在拧紧过程中有足够的收缩形变空间，让外圆与安装孔壁贴合更紧密，同时不会因为开口过大导致零件整体强度下降。实际选型时需要注意，该规格锁紧套适配的安装孔直径公差需要控制在H8区间，孔壁不能有明显的蜂窝或疏松缺陷，否则尖齿嵌入后无法形成足够的咬合力，会影响防松效果；搭配的外螺纹紧固件长度需要根据被固定构件的厚度计算，拧入锁紧套的螺纹深度不低于5mm，才能保证连接的抗拉承载力符合户外使用的载荷要求，避免大风、外力碰撞导致构件脱落。
