阿尔卑斯山款音量调节旋钮结构设计

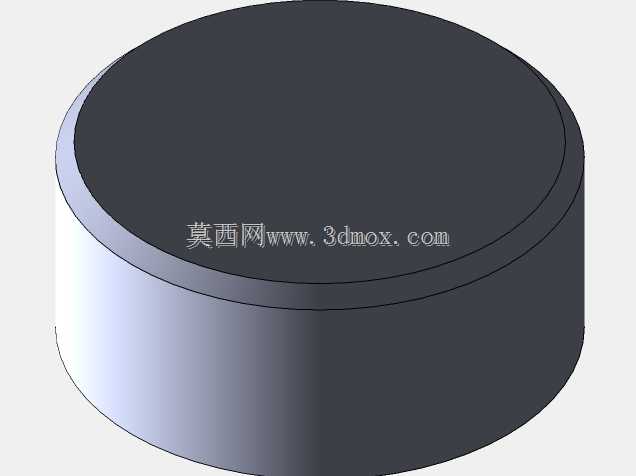

　　在消费类电子、工业控制终端、音频播控设备的人机交互界面中，调节旋钮是操作人员与设备完成参数交互最直接的接触部件，其结构合理性、操作手感、安装适配性直接决定整套设备的交互体验。这款适配电位器的调节旋钮，整体采用圆柱式矮胖造型设计，总高度控制在12mm，主体圆柱直径为28mm，中心适配直径6mm的标准电位器轴径，能够直接匹配市面上绝大多数直插式电位计的安装轴，无需额外加装转接衬套即可完成装配。从实际使用场景出发，这类旋钮广泛覆盖桌面音频功放、车载影音控制、工业操作台参数调节、家用音响设备音量控制等多个领域，相比按压式按键、触控式调节条，旋钮的无级调节逻辑更符合人对连续参数调整的操作直觉，尤其是在需要精准微调音量、信号增益、

　　设备转速这类连续变化参数的场景下，旋钮的操作反馈效率远高于触控类交互元件。设计过程中首先考虑的是操作握持的摩擦力需求，旋钮顶部采用平面哑光处理，侧面做了微弧过渡的圆柱面，没有额外增加滚花或者凸点结构，依靠28mm的大直径接触面，操作人员仅用指腹即可完成旋转操作，即使手上带有薄汗或者佩戴薄款劳保手套，也不会出现打滑的问题，同时矮款12mm的高度设计，能够适配面板安装空间局促的紧凑型设备，不会因为旋钮突出面板过高造成误触，也能避免设备运输、堆放过程中旋钮受外力碰撞导致电位器轴变形损坏。安装边界的设计上，旋钮底部做了0.8mm的内凹沉台，装配后沉台能够完全罩住电位器的轴座固定螺母，从面板正面看不到螺母等安装紧固件，

　　保证设备面板的视觉整体性，同时沉台与面板之间预留0.3mm的装配间隙，避免旋钮旋转过程中与设备面板发生摩擦，产生不必要的操作阻尼。旋钮与电位器轴的配合采用过盈配合加侧面顶丝固定的双重结构，中心孔的公差控制在H7级别，与6mm电位器轴的g6公差形成过渡配合，压装后即可保证基础的同轴度，不会出现旋转偏心的晃动感，侧面预留M3的顶丝孔，安装时拧紧顶丝即可完全锁死旋钮与电位器轴，长期反复旋转调节也不会出现旋钮松脱、空转的问题。从结构强度角度考量，旋钮主体采用一体注塑成型的结构设计，没有拼接、粘接的部件，壁厚均匀控制在2.5mm，既不会因为壁厚过薄导致受外力挤压开裂，也不会因为壁厚过厚造成注塑成型时出现缩痕、内部气孔等缺陷，

　　整体重量控制在15g以内，长期安装在电位器轴上不会对电位器的内部轴承造成额外的径向负载，有效延长电位器的整体使用寿命。在实际的设备选型适配中，这类标准尺寸的旋钮不需要对设备面板做额外的改孔设计，只要面板上预留了标准6mm电位器安装孔，即可直接替换原有老旧、损坏的旋钮，也可以作为全新设备的标准控件直接装配，不需要单独开模定制，能够大幅缩短设备的研发、生产周期。操作阻尼的匹配设计上，旋钮自身的重量与直径比例经过反复调校，配合电位器本身的旋转阻尼，旋转时的反馈力度均匀，从最小音量到最大音量的270度旋转行程中，没有卡顿、松动的段落感，操作人员可以通过指腹的触感精准判断旋转角度，快速调整到目标音量位置，不会出现调节过量或者调节精度不足的问题。针对不同设备的面板配色需求，这款旋钮的外观采用深灰顶面加银色侧面的双色搭配，既能够适配黑色、深灰色的工业设备面板，也能搭配银色、白色的消费类电子面板，不会出现视觉上的突兀感，顶面的平面区域还可以预留丝印位置，标注音量、增益、转速等对应的参数标识，方便操作人员快速识别旋钮的控制功能。
