CNC铣削滚花铝制音量调节旋钮结构

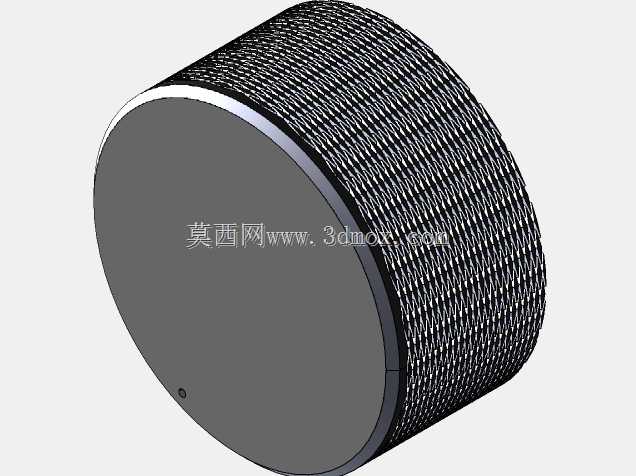

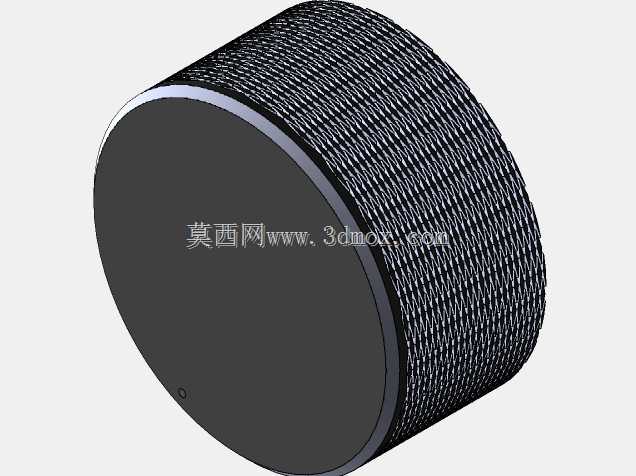

　　日常做音频设备、工控操作台、桌面功放类项目的时候，调节旋钮是最容易被忽略但直接影响操作手感的零件，很多新手结构工程师在选型的时候只看安装轴径，忽略了旋钮外径、滚花纹理、端面限位这些细节，最后做出来的成品要么拧的时候打滑，要么突出面板太多干涉周边按键，要么安装后松旷用几个月就掉。这次拆解复现的这款滚花旋钮，是目前桌面音频设备、小型工控面板里用得比较多的成熟结构，先从安装边界说起，这款旋钮整体外径44mm，总高度22mm，适配的是D型截面6mm直径的电位器轴，也就是行业里常用的阿尔卑斯系列电位器的标准安装轴，安装的时候不需要额外加轴套，直接对准D型平面插到底，侧面预留了M3的紧定螺丝孔，拧紧紧定螺丝之后就能完全锁死在电位器轴上，

　　不会因为频繁调节出现跟转、松脱的问题。很多人做旋钮设计的时候会把内孔直接做成光孔，靠过盈配合固定，这种结构在小尺寸旋钮上能用，但外径超过30mm之后，拧动的时候扭矩更大，过盈量小了容易打滑，过盈量大了安装的时候容易把塑料电位器轴顶裂，加侧面紧定螺丝的结构就完全规避了这个问题，后期维护拆换也方便，不需要用撬棍硬撬，松开螺丝就能拔下来。再看外表面的滚花设计，这款用的是交叉网纹滚花，滚花的深度控制在0.3mm左右，既不会因为纹理太浅手指干燥的时候打滑，也不会因为纹理太深积灰难清理，滚花从旋钮侧壁顶端一直延伸到底部距离安装端面1mm的位置，底部留的1mm光边是安装定位用的，旋钮装到面板上之后，这个光边和面板之间留0.2mm的间隙，

　　既不会蹭到面板漆面，也不会因为间隙太大露出内部的电位器轴，视觉上更整洁。旋钮的端面做了1mm的倒角，没有尖锐的棱角，手指搭上去调节的时候不会硌手，端面是平面设计，可以根据设备的整体风格丝印音量刻度、品牌标识，或者做凹刻的指示线，不需要额外加装饰盖。从加工工艺来说，这款旋钮是用6061铝棒CNC车削加工出来的，先车外圆、内孔、端面，再滚花，最后做黑色阳极氧化处理，氧化层厚度控制在8-12μm，耐磨不容易掉漆，手汗多的场景下长期用也不会氧化发乌。很多人会问为什么不用塑料注塑做旋钮，塑料旋钮成本确实低，但是手感偏轻，拧的时候没有阻尼质感，而且塑料的冷缩热胀系数大，冬天和夏天的配合间隙变化大，容易松旷，铝制旋钮的重量大概在30g左右，拧动的时候有明显的厚重感，配合电位器的阻尼，调节手感会提升很多。再说说实际应用场景，这款旋钮除了用在桌面功放上调节音量，还可以用在小型调音台、示波器、信号发生器这类测试仪器上调节参数，也可以用在工业设备的操作面板上调节转速、温度参数，只要是用6mmD型轴电位器、编码器的场合都能适配。设计的时候要注意几个边界尺寸，首先是内孔的深度，这款旋钮内孔深度做了18mm，电位器轴露出面板的高度要控制在16-17mm，这样插到底之后旋钮底部和面板之间刚好留1mm左右的间隙，不会压到面板也不会晃；其次是紧定螺丝的位置，距离旋钮安装端面8mm，刚好对准电位器轴的D型平面位置，拧紧之后不会顶到轴的圆弧面，锁止更牢固；还有滚花的纹理间距，

　　这款的网纹间距是1mm，手指捏上去的时候每个纹理刚好能卡在指纹的纹路里，拧的时候不需要用太大的力，哪怕手上沾了少量的油污也能拧动。很多新手建模的时候会把滚花直接用阵列特征做出来，其实没必要，实际加工的时候滚花是用车床的滚花刀挤出来的，建模的时候只需要在侧壁做滚花纹理的示意，标注清楚滚花的参数就行，不然模型文件会特别大，装配的时候卡顿。另外这款旋钮的侧壁厚度是4mm，足够的壁厚保证了加工的时候不会变形，阳极氧化的时候也不会因为壁厚太薄出现色差，内孔和电位器轴的配合公差选H7/h6，间隙控制在0.01-0.02mm，插装的时候顺畅，不会松旷。还有一个细节，旋钮的内孔底部做了0.5mm的沉孔，避免电位器轴顶端的毛刺顶到旋钮底部，导致安装不到位，这个细节很多人会漏，最后装配的时候发现旋钮插不到底，以为是轴太长，其实是内孔底部没做让位。总的来说，这款旋钮是经过大量实际项目验证的成熟结构，没有多余的设计，每个尺寸都是为了安装方便、操作顺手、耐用性强做的优化，做同类调节零件设计的时候可以直接参考这个尺寸比例，根据自己的设备外观调整外径和高度，只要安装接口部分的尺寸匹配6mmD型轴，就能直接适配常用的电位器和编码器，减少反复改模、调整尺寸的工作量。
