PCB安装用TO-220封装挤压式黑色散热片

　　在小功率电力电子、工控通讯板卡的PCB布局阶段，散热器件的选型往往是容易被新手忽略的环节，很多工程师在样板调试阶段才发现功率器件温升超标，不得不临时改板调整散热方案，既耽误项目进度，也容易因为临时选型的散热件安装尺寸不匹配，导致板卡布局冗余、空间浪费。这款针对TO-220封装器件设计的挤压式散热器，就是专门为板载直插功率器件的散热需求开发的，适配绝大多数采用螺钉固定的中小功率晶体管、三端稳压器、低压MOS管等器件的散热场景。

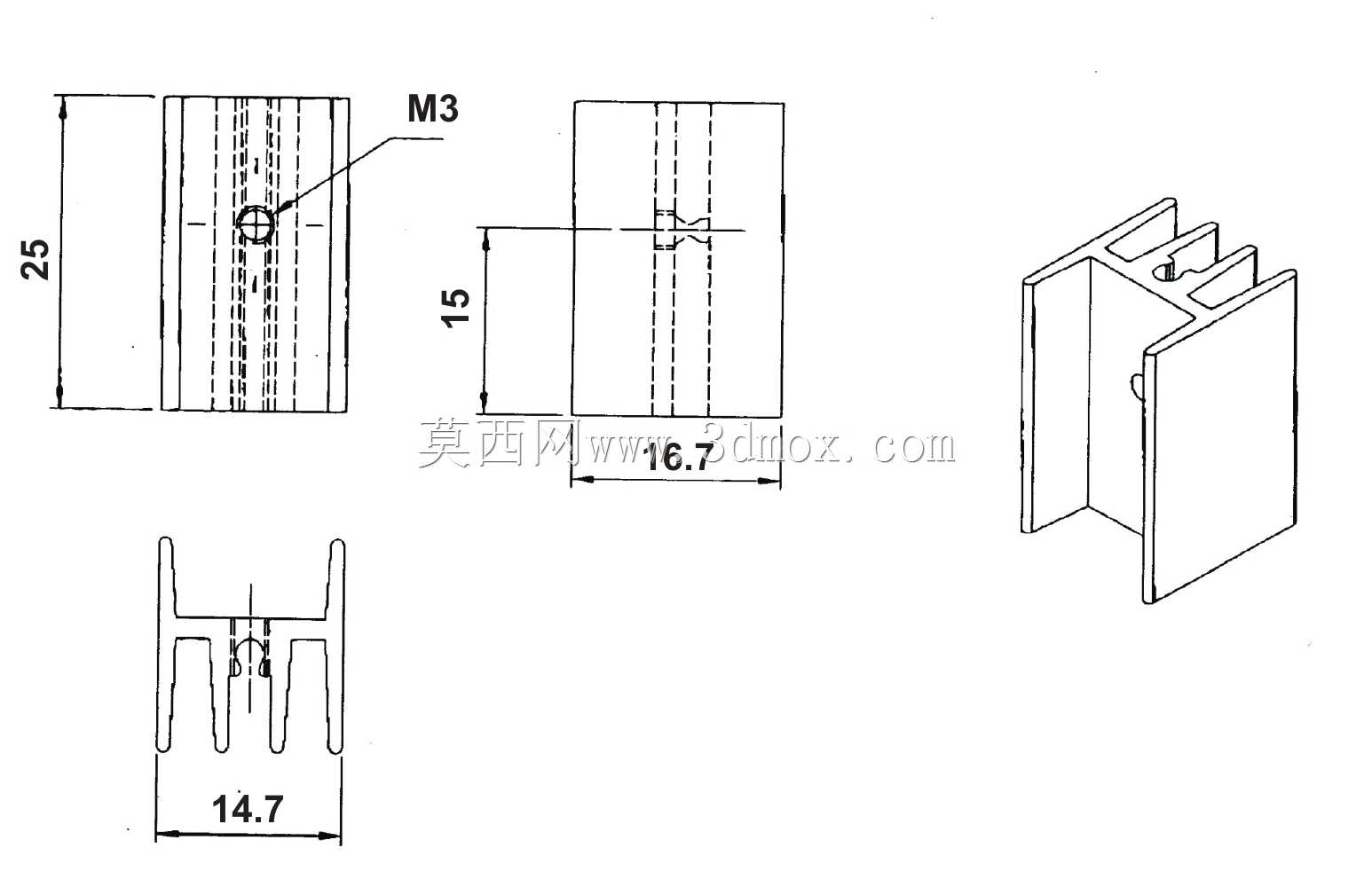

　　从实际安装边界来看，这款散热器的安装宽度控制在14.7mm，高度17mm，整体长度25mm，鳍片厚度统一为2mm，这个尺寸是经过多轮板卡布局验证的——在常规的通讯接口板、小型驱动板上，TO-220封装器件的周边往往会布置电解电容、接线端子等高度在15mm左右的元器件，17mm的总高度不会超出板卡整体的高度限制，不会和外壳、上层板卡产生干涉；25mm的长度刚好覆盖TO-220封装器件的金属散热面，不会因为散热片过长挤占相邻器件的布局空间，也不会因为散热面覆盖不足导致热阻过大。安装方式采用2mm直径的螺钉固定，对应TO-220器件本身的安装孔位，不需要额外在PCB上开异形孔，也不需要额外的固定卡扣，装配时只需要在器件和散热片之间涂覆薄薄一层导热硅脂，用标准M2螺钉锁紧即可，装配工序简单，适合批量生产的流水线作业，不会增加额外的装配工时。

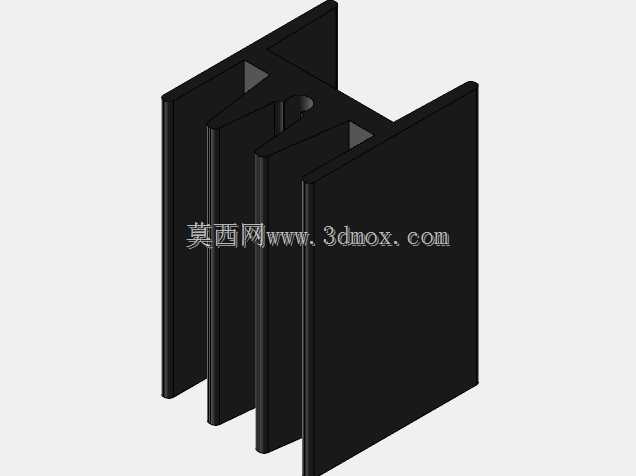

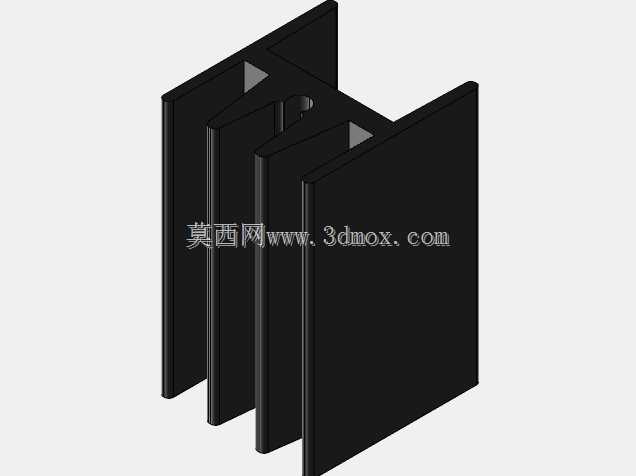

　　结构设计上采用挤压铝型材的工艺路线，整体为一体化挤出成型，没有额外的拼接、铆接结构，从根源上避免了拼接缝隙带来的接触热阻，鳍片采用平行直鳍的布局，三个等间距的通风槽可以让板卡周边的自然对流空气顺利穿过鳍片间隙，带走鳍片表面的热量，不需要额外搭配强制风冷风扇，就能满足6W左右耗散功率的器件散热需求，将器件壳温控制在安全工作区间内。表面采用黑色阳极氧化处理，这层氧化层一方面可以提升铝材表面的辐射散热能力，相比裸铝材质可以提升15%左右的辐射散热效率，另一方面也可以避免铝材在长期使用过程中氧化发白、腐蚀生锈，提升器件在潮湿、多尘的工业应用场景下的使用寿命，同时黑色的外观也和绝大多数工业板卡的深色PCB、黑色器件色调统一，不会有突兀的视觉感。

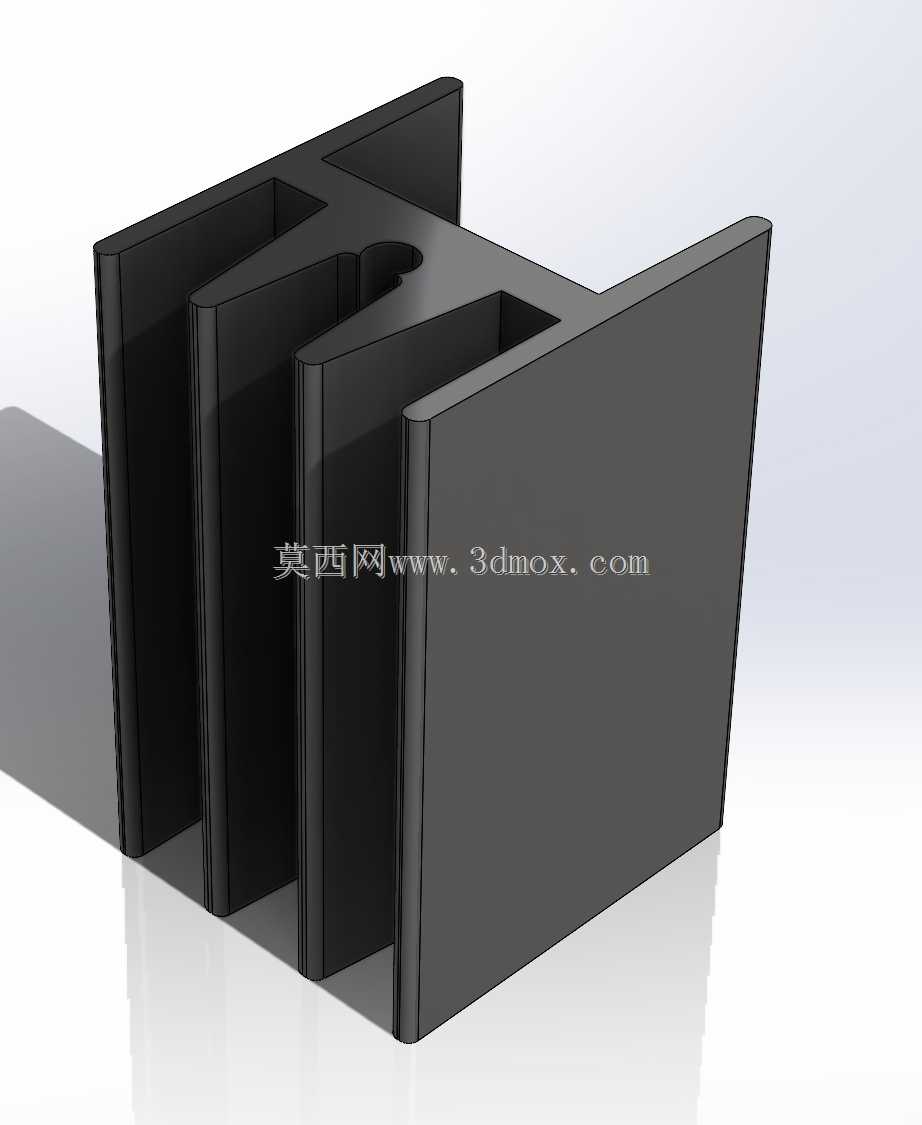

　　在实际选型应用中，这款散热器可以覆盖绝大多数通讯终端设备、小型工控板卡、消费类电源产品上的TO-220封装功率器件散热需求，比如小型POE交换机的供电管、工业通讯网关的电源稳压管、小型伺服驱动的桥臂MOS管等场景，在自然对流的环境下，可以将器件的结壳热阻控制在合理区间，避免器件因为长期高温工作出现参数漂移、寿命缩短的问题。设计阶段做三维建模时，这款模型已经预留好了安装孔的位置、鳍片的拔模斜度，和实际挤出生产的型材尺寸完全一致，工程师在做PCB布局的干涉检查时，可以直接导入模型进行装配验证，不需要反复调整散热片的位置或者修改孔位，能有效减少样板阶段的改板次数。需要注意的是，在实际装配时，螺钉的锁紧扭矩要控制在合理范围，避免扭矩过大导致器件陶瓷基座开裂，或者散热片变形影响贴合度；如果应用场景的环境温度超过45摄氏度，或者器件的持续耗散功率超过6W，可以适当在散热片上方增加板载的小型轴流风扇，提升风道的风速，进一步强化散热效果，这款散热片的鳍片间距为6mm左右，即使有少量灰尘堆积在鳍片间隙，也不会轻易堵塞风道，日常维护只需要用毛刷简单清理即可，不需要拆卸散热片。
