晶体管安装型铝挤散热结构件

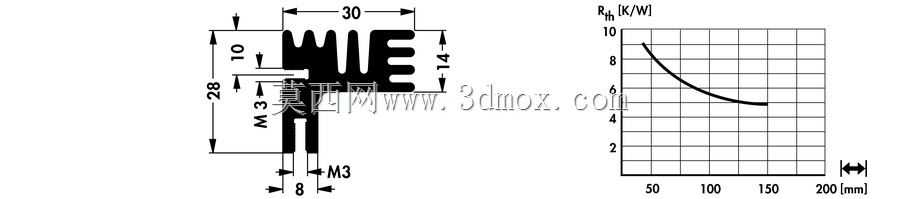

　　在中小功率通讯终端、工业控制板卡、消费类电子主板的晶体管散热场景中，这类铝挤型散热结构是应用频次极高的被动散热方案，不需要额外搭配风扇即可完成小功率半导体器件的热量导出，适配密闭空间、低噪音要求的设备内部安装需求。从实际选型角度看，这类散热件的安装逻辑完全围绕晶体管的固定方式设计，底部预留的螺钉安装位宽度为30mm，刚好匹配常规TO系列封装功率管的安装孔距，不需要额外做转接支架就能直接固定，板端装配时可以减少零件数量，降低整机装配的工序复杂度。

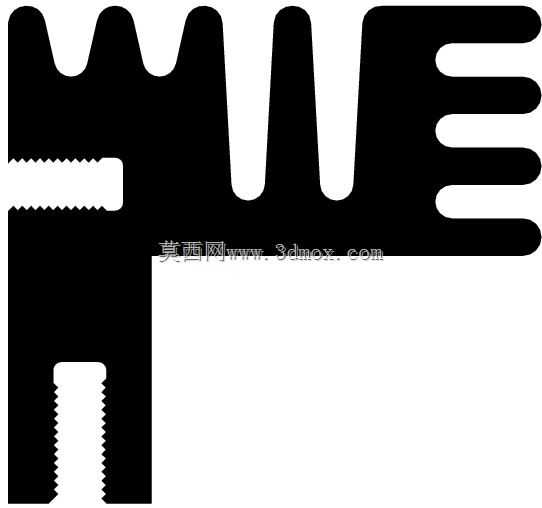

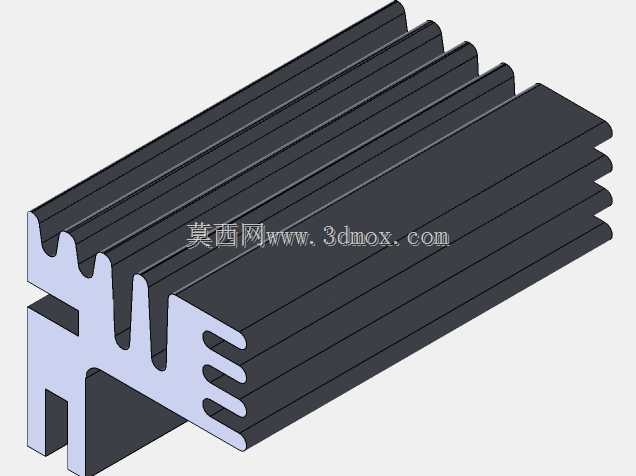

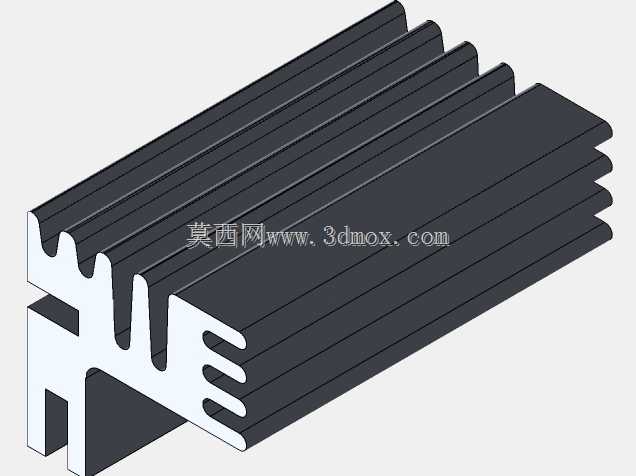

　　结构设计上采用了等距平行鳍片的布局，鳍片厚度均匀，相邻鳍片的间距经过优化，既保证了自然对流状态下空气可以在鳍片间隙内顺畅流通，不会因为间隙过小出现气流滞止的热堆积问题，也不会因为间隙过大浪费铝材的有效散热面积。基底部分厚度为8mm，足够的基底厚度可以让晶体管接触面的热量快速横向扩散，避免热量集中在晶体管接触的局部区域，让每一片鳍片都能参与到热交换过程中，不会出现靠近热源的鳍片温度过高、远端鳍片几乎不参与散热的情况。整体高度控制在28mm，对于板卡内部空间紧张的通讯类设备来说，这个高度不会和板上其他接插件、 tall 电容等元件产生干涉，在结构堆叠时不需要为散热件预留过多的垂直空间，适配紧凑型设备的内部布局要求。

　　表面处理采用黑色阳极氧化工艺，一方面黑色氧化层的辐射散热系数比裸铝表面高很多，在自然对流场景下可以通过热辐射额外散出一部分热量，提升整体散热效率；另一方面阳极氧化层可以隔绝铝材和空气的直接接触，避免长期使用过程中铝材表面出现氧化发白、腐蚀的情况，在潮湿、多尘的工业应用环境下也能保持稳定的散热性能，不会因为表面氧化层变厚导致热阻上升。氧化层的厚度控制在合理区间，不会因为膜层过厚影响安装面的平面度，保证晶体管和散热件接触面的贴合紧密性，降低接触热阻。

　　长度方向尺寸为50mm，这个长度可以覆盖单颗或者两颗并排安装的中小功率晶体管，热阻参数控制在9.1-4.9K/s区间，在晶体管额定耗散功率范围内，可以保证器件结温维持在安全工作区间，不会出现过热降频或者烧毁的问题。端部的特殊开槽结构是设计中的细节考量，除了主安装位的螺钉固定之外，侧边的开槽可以适配不同规格的卡扣固定方式，在部分无法打螺钉的板卡场景下，可以通过塑料卡扣直接将散热件固定在PCB对应的安装孔上，适配不同生产厂家的装配工艺要求，不需要针对固定方式重新开模调整散热件结构。

　　建模过程中需要重点关注几个尺寸边界：首先是安装面的平面度公差，必须控制在0.1mm以内，否则装配时晶体管和散热面之间会出现缝隙，需要额外涂抹更厚的导热硅脂来填充，反而会增大接触热阻；其次是鳍片的拔模角度，铝挤工艺生产时鳍片需要预留合理的拔模斜度，否则挤出成型时会出现鳍片变形、拉伤的问题，建模时不能将鳍片做成完全垂直的直壁结构，要符合铝挤加工的工艺要求；另外安装孔的位置公差需要控制在±0.05mm，和PCB上的安装孔、晶体管的安装孔位精准匹配，避免装配时出现孔位错位无法安装的问题。

　　这类散热件的应用场景不局限于通讯类设备，在小型电源模块、车载电子控制单元、家用路由器的主板散热中也有大量应用，选型时只需要核对安装宽度、整体高度、热阻参数是否匹配器件的散热需求即可，不需要做过多的结构修改。相比定制化的压铸散热件，这种标准铝挤型材的散热件成本更低，供货周期更短，适合批量生产的消费类、工业类电子设备使用，在结构设计阶段如果能优先选用这类标准散热件，可以大幅缩短产品的研发周期，降低开模成本和后续的物料采购成本。
