ALPS RK27型电机驱动电位器结构设计

　　在音频设备、工业调控终端、精密测试仪器的信号调节链路里，电动电位器一直是兼顾手动调节与电控远程调节的核心部件，RK27系列作为ALPS旗下经典的马达驱动电位器品类，其结构设计充分平衡了调节精度、安装适配性与长期使用可靠性。从实际应用场景来看，这类带电机驱动的电位器最常出现在高端HiFi功放、专业调音台、车载影音系统、医疗设备参数调节模块中，既支持用户通过旋钮手动完成阻值微调，也能通过电控信号驱动电机实现远程音量、参数的同步调节，解决了传统手动电位器无法适配自动化调控、多设备联动调节的痛点。

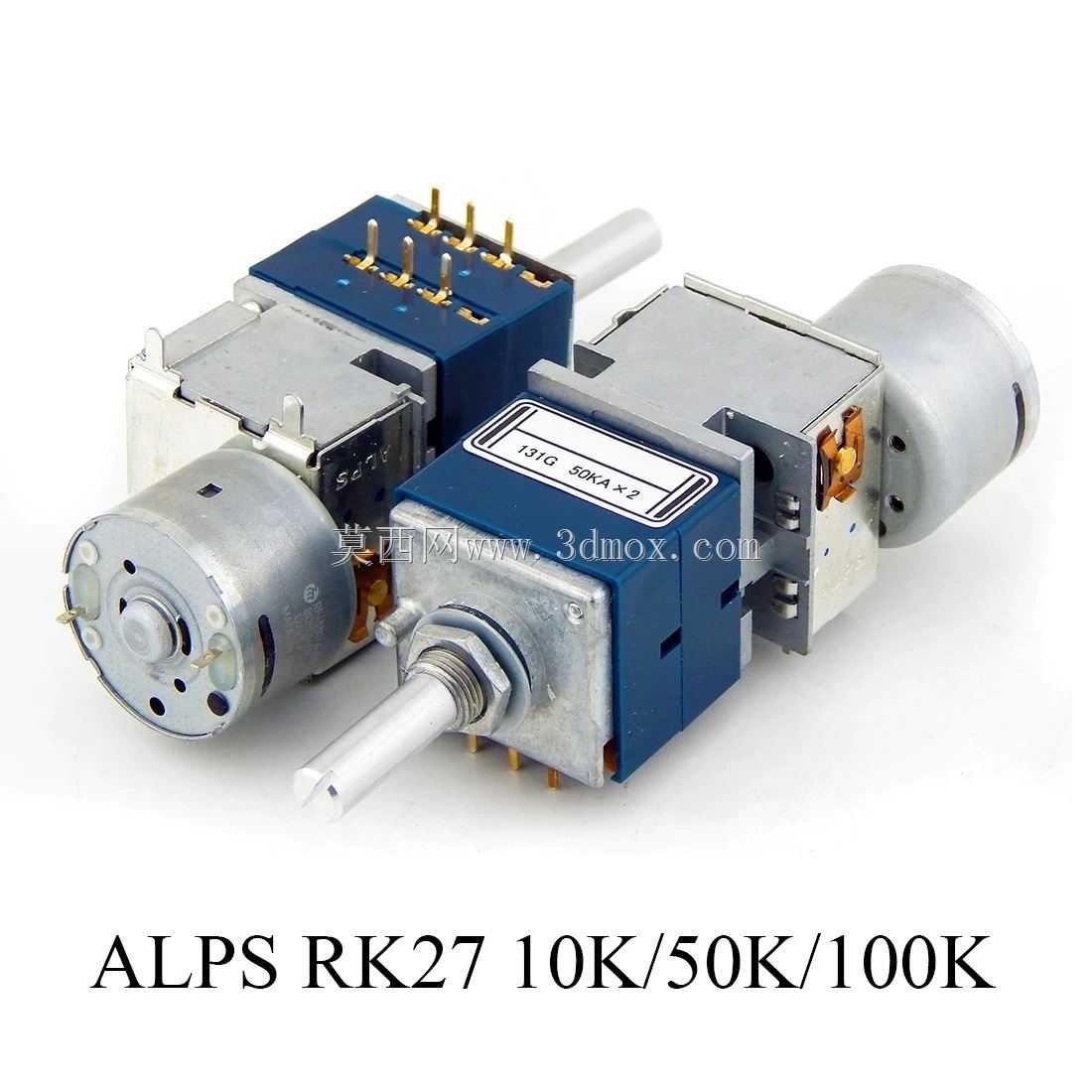

　　从功能特性上拆解，该款电位器采用双联同轴结构，可同步实现双声道信号的同步调节，避免双声道阻值偏差带来的声道平衡问题，常见阻值覆盖10K、50K、100K等常用规格，能匹配绝大多数音频电路、低压信号调控电路的阻抗匹配要求。集成的直流驱动电机与电位器转轴通过减速齿轮组耦合，既保证了电控调节时的转速平稳，不会出现调节跳变、阻值突变的问题，也能在手动调节时通过离合结构脱开电机负载，让手动调节的阻尼手感保持均匀顺滑，不会出现电机反拖的滞涩感。电位器的引脚采用直插式设计，引脚间距符合常规PCB板载安装的通用规范，焊接时无需额外定制转接板，能直接适配多数成熟电路的焊盘布局。

　　在设计思路层面，该结构首先考虑了长期使用的耐磨性，电位器的碳膜片采用低温烧结工艺制备，接触刷采用高弹性合金材质，能保证数万次调节循环后，阻值偏差仍控制在极小范围内，不会出现接触不良、调节杂音的问题。电机部分采用带屏蔽壳的直流微电机，外壳与电位器金属基座连通接地，能有效屏蔽电机运转时产生的电磁干扰，避免对音频信号、弱信号传输链路造成噪声污染，这也是音频类电位器设计中必须重点考量的电磁兼容细节。整个组件的外壳采用阻燃工程塑料与金属基座结合的结构，金属基座承担安装定位与结构支撑作用，塑料部分承担绝缘与引脚隔离作用，既保证了结构强度，也避免了引脚与安装壳体之间出现短路风险。

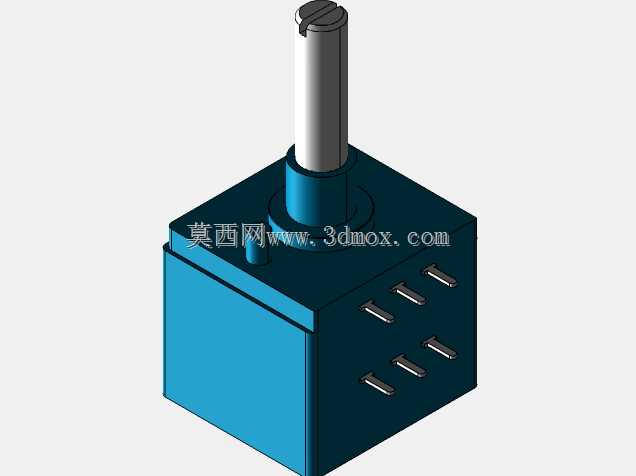

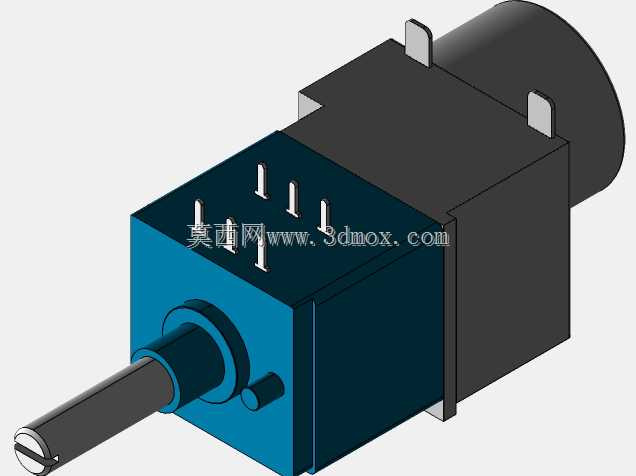

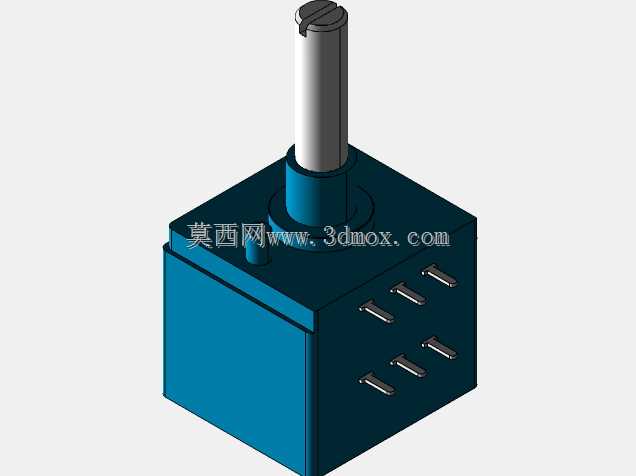

　　从外形尺寸与安装边界来看，该电位器的主体安装尺寸适配常规面板开孔规格，转轴长度、轴径符合通用旋钮的安装标准，用户无需定制专用旋钮即可直接搭配市面常见的电位器旋钮使用。安装固定位采用标准的螺纹螺母锁紧结构，从面板正面插入后通过螺母锁紧即可完成固定，安装公差容忍度较高，即使面板开孔存在0.2mm以内的偏差也能顺利完成装配。电机部分的出线方向、引脚伸出长度都经过优化，在板载安装时不会与周边的电容、接插件等元件产生空间干涉，结构设计师在进行PCB布局、机箱内部空间规划时，只需预留出电位器主体的长方体空间，以及转轴伸出面板的活动余量即可，无需额外预留过多的冗余空间，能有效帮助终端设备压缩内部体积，提升空间利用率。

　　在实际选型适配过程中，结构工程师需要重点关注转轴的轴向窜动量、径向间隙参数，该款电位器的转轴间隙控制在极小范围内，调节时不会出现晃动感，能适配对调节手感要求较高的消费类、专业类设备。齿轮传动部分采用自润滑材质，长期运转无需额外加注润滑脂，不会出现润滑脂溢出污染碳膜片、电路板的问题，降低了后期维护的成本。电位器的定位台阶尺寸与面板厚度的适配范围覆盖常见的0.8mm到3mm金属、塑料面板，能适配绝大多数设备的前面板安装需求，无需额外加装衬套调整安装间隙。
