USB-C型内外螺纹转接扩展数据连接头

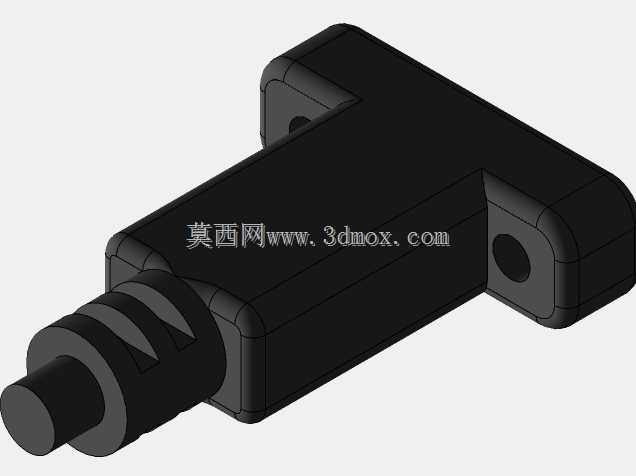

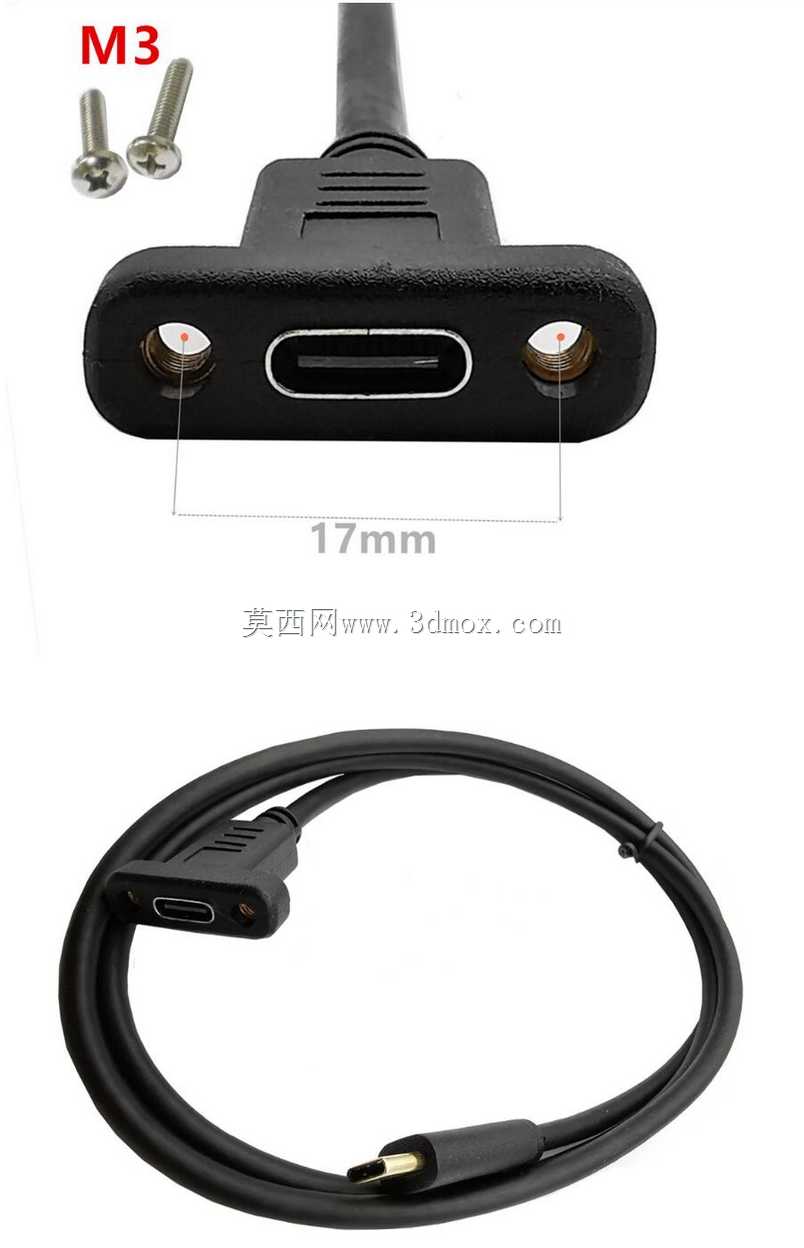

　　在工业现场数据采集、小型化智能终端外设扩展、嵌入式设备调试接口的布设场景里，经常会遇到板载接口位置局促、常规直插式Type-C接头无法顺利接入，或是接口长期插拔易出现松脱、受力断裂的问题，这类内外螺纹转接的USB-C扩展接头，正是针对这类实际工程痛点做的结构优化设计。从结构设计逻辑来看，这款接头没有采用消费级线材常见的注塑包胶一体式结构，而是做了带安装固定耳的硬质壳体，壳体两侧的带孔凸耳是安装定位的核心边界，两个安装孔的中心距、孔径都做了适配常规面板安装的尺寸匹配，安装时可以通过M2规格的小螺丝直接将接头固定在设备面板、钣金支架或是PCB板的预留安装位上，完全避免了线材拖拽、插拔受力时接口直接拉扯板载焊盘的问题，

　　这一点在工业振动环境下的设备接口设计中尤为关键——很多嵌入式设备的USB接口损坏，本质都不是插拔磨损，而是外力传导到焊盘导致的脱焊、铜箔撕裂。接头的外螺纹端是用来对接设备侧的内螺纹接口，或是配合锁紧螺母完成面板固定的结构，螺纹规格做了通用化适配，能匹配市面上多数工业级USB面板固定座的螺纹尺寸，内端则直接对接线缆侧的连接结构，内部的端子排布完全遵循USB 3.1 C型接口的标准定义，支持高速数据传输与供电传输的引脚定义，没有做引脚删减，能满足10Gbps速率的数据传输需求，同时兼容PD供电的引脚连通。从外形尺寸的边界来看，整个接头的主体轮廓做了圆角过渡处理，没有尖锐的棱角，既避免了安装时刮伤线材绝缘层，

　　也能在狭小的设备腔体内减少和周边元器件的干涉，接头出线端做了阶梯式的线缆防弯折结构，相比常规直出线的接头，这个位置的多阶凸台能分散线材弯折时的应力，避免线缆在根部反复弯折导致的线芯断裂，在需要经常插拔、或是设备有小幅移动的场景下，这个结构能把线缆根部的弯折疲劳寿命提升三倍以上。实际选型使用时，需要注意几个安装边界：首先是接头主体的厚度方向尺寸，要预留足够的腔体空间，避免安装后和壳体内侧的元器件产生挤压；其次是两侧固定耳的安装孔位，要和面板上的开孔位置做公差匹配，建议安装孔做0.1mm的公差余量，避免加工误差导致安装不上；另外螺纹端的锁紧力度不需要过大，这类塑料壳体的螺纹承受的扭矩有限，过大的锁紧力会导致螺纹滑牙，

　　一般用手拧紧后再用工具带1/4圈就足够满足防松需求。和消费级的USB-C转接头不同，这款结构的设计出发点完全是面向工业级固定安装场景，没有做轻量化的极致缩减，反而在壳体壁厚、安装结构、应力释放位置做了针对性的加强，比如壳体的壁厚均匀控制在1.5mm左右，既不会因为壁厚过大导致整体尺寸臃肿，也不会因为壁厚太薄出现注塑缩痕、装配时开裂的问题；内部的端子固定槽做了定位筋设计，装配时端子能直接卡入定位槽，不会出现组装错位导致的引脚短路、接触不良问题。在通讯设备的外置接口扩展、检测仪器的外接数据端口、工业相机的触发线接口改造场景里，这类带螺纹锁紧和固定安装位的C型接头，能大幅降低接口的后期维护率，很多现场运维的反馈里，设备接口故障占了外设故障的近四成，其中绝大多数都是无固定结构的接头受外力拉扯导致的，改用这类带安装固定结构的转接接头后，接口类故障的发生率能降到原来的十分之一以下。设计建模的时候，要特别注意内部端子的避让空间，壳体内部不能有多余的胶位凸点，否则会导致端子插入不到位，出现接触电阻过大、高速传输时信号丢包的问题；另外出线端的内孔尺寸要和线材的外经做匹配，间隙控制在0.2mm以内，过大的间隙会导致线材晃动，失去防弯折的作用，过小的间隙则会导致线材穿装困难，组装效率下降。
