SC10UU箱式直线滑动轴承单元结构

　　在做非标自动化线体改型的时候，最先要敲定的就是直线导向段的配套件，SC10UU这类箱式单元是10mm光轴导向场景里用得极多的标准件，很多做小型移栽、点位送料、检测工位滑台的结构工程师，选型时第一反应会先核对这个件的安装边界，避免后期搭完支架才发现孔位对不上、滑块行程卡滞。这类箱式单元的核心作用，是给配套的圆柱光轴提供低阻力的直线滑动支撑，把光轴的圆柱面作为运动基准，内部自带的直线轴承衬套可以把滑动摩擦控制在很低的水平，不需要额外做复杂的轴面精加工，只要光轴的直线度、表面粗糙度满足常规传动要求，就能实现顺畅的往复直线运动，比自己做铜套导向座的加工成本低很多，互换性也更好，后期维护更换不需要重新配做安装位。从结构设计的逻辑来看，

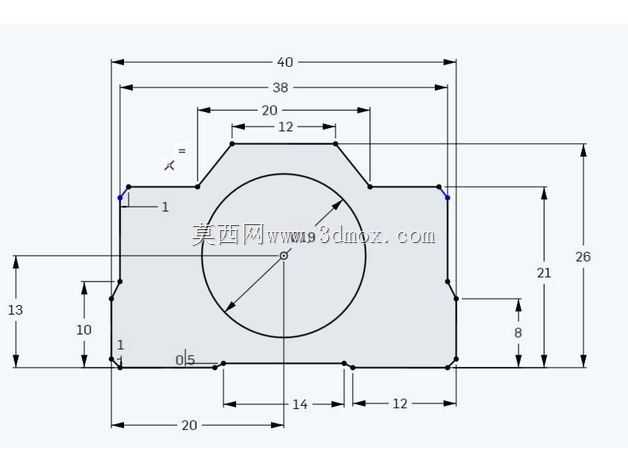

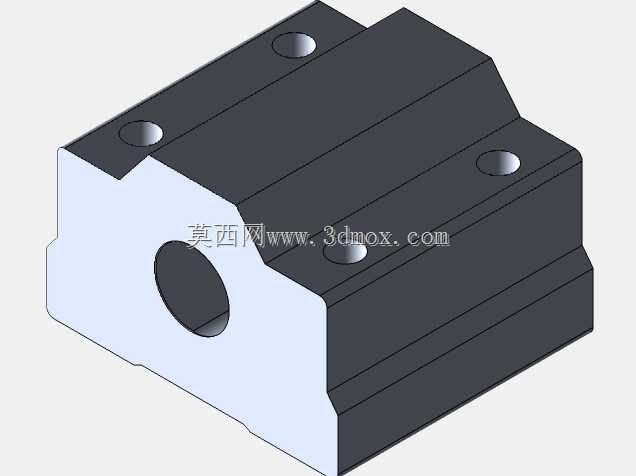

　　这个件的壳体采用了分体式的方正造型，上下两个安装面做了平行度公差约束，四个安装沉孔对称分布在壳体四角，安装时可以直接从上方穿内六角螺丝固定在滑台基板上，不需要预留侧面拧螺丝的操作空间，对紧凑布局的小型设备非常友好。壳体的端面做了倒角过渡，既可以去除加工毛刺避免安装时划手，也能在轴承压装的时候起到导向作用，防止硬敲导致壳体孔口变形。中间的通孔是和直线轴承外圈过盈配合的安装位，压装深度刚好把轴承完全容纳在壳体内部，两端不会突出壳体端面，既可以保护轴承衬套不受外力磕碰，也能避免运动过程中轴承外圈从壳体里窜出。壳体侧面的几个小孔是注油通道，日常维护时可以直接从这里加注润滑脂，不需要拆下滑块就能完成润滑保养，适配长时间连续运行的工位需求。从安装边界来说，这个件适配公称直径10mm的圆柱直线光轴，壳体的整体宽度、高度、长度都遵循行业通用的安装尺寸规范，四个安装孔的孔距是固定的标准值，不管是哪个厂商生产的同型号单元，都可以直接互换安装，不需要重新调整基板的孔位。在实际应用场景里，这类滑块经常用在小型点胶机的Z轴升降导向、3D打印设备的运动轴支撑、包装线的小型推料机构、检测设备的探针移位滑台、电子产线的小型物料移栽工位上，因为本身自带封闭的壳体，比开口型的滑块抗粉尘能力更好，在有少量浮尘的车间环境里也能保持稳定的运行状态，不会像开口滑块那样容易进碎屑导致卡滞。设计这个三维结构的时候，首先要还原壳体的拔模斜度，因为这类壳体一般是铝合金压铸成型，

　　外壁的微小斜度是压铸工艺必须预留的，不能做成完全垂直的直壁，否则脱模的时候会刮伤壳体表面。其次要注意四个安装沉孔的深度，要保证常用的内六角螺丝拧入之后，螺丝头完全沉在孔内，不会突出安装面导致滑块和基板之间出现间隙，影响导向精度。中间的轴承安装孔要标注合理的公差带，过盈量太小会导致轴承跑外圈，过盈量太大会压坏轴承衬套，导致滑动阻力变大甚至抱死。另外壳体内部的储油槽结构也要还原，润滑脂注入之后可以储存在槽内，随着滑块的往复运动均匀涂抹在光轴表面，延长保养周期。很多新手建模的时候容易忽略壳体底部的让位槽，实际上这个槽是为了避开安装面上的微小凸起或者焊渣，保证滑块安装时能完全贴紧基板，不会因为底部有异物导致滑块倾斜，加剧轴承的偏磨。

　　在选型校核的时候，除了核对安装尺寸，还要算好滑块的额定动载荷，10mm规格的箱式单元适合承载较轻的负载，一般单滑块承载几公斤的工装或者检测头完全足够，如果是偏载的场景，建议一根轴上配两个滑块，抵消倾覆力矩，避免轴承局部受力过大提前失效。另外要注意光轴的安装同轴度，两根平行轴的同轴度误差太大的话，滑块运动时会受到额外的侧向力，不仅滑动阻力变大，还会让轴承的衬套快速磨损，缩短使用寿命。这类标准件的三维建模不需要做过度的工艺简化，要把所有安装相关的特征都准确还原，包括沉孔的倒角、注油孔的位置、端面的安装基准面，这样在做整机装配的时候，才能提前检查出干涉问题，比如滑块运动到行程端点的时候会不会和旁边的安装支架、传感器支架碰撞，螺丝拧入的时候会不会和下方的型材槽位冲突。很多工程师在做装配的时候，就是因为标准件模型尺寸不准，导致加工出来的零件装不上，反复返工耽误项目进度，所以准确还原这类标准导向件的所有外形尺寸和安装特征，是整机结构设计里非常重要的基础环节。
