双驱光轴直线轴心牵引执行机构

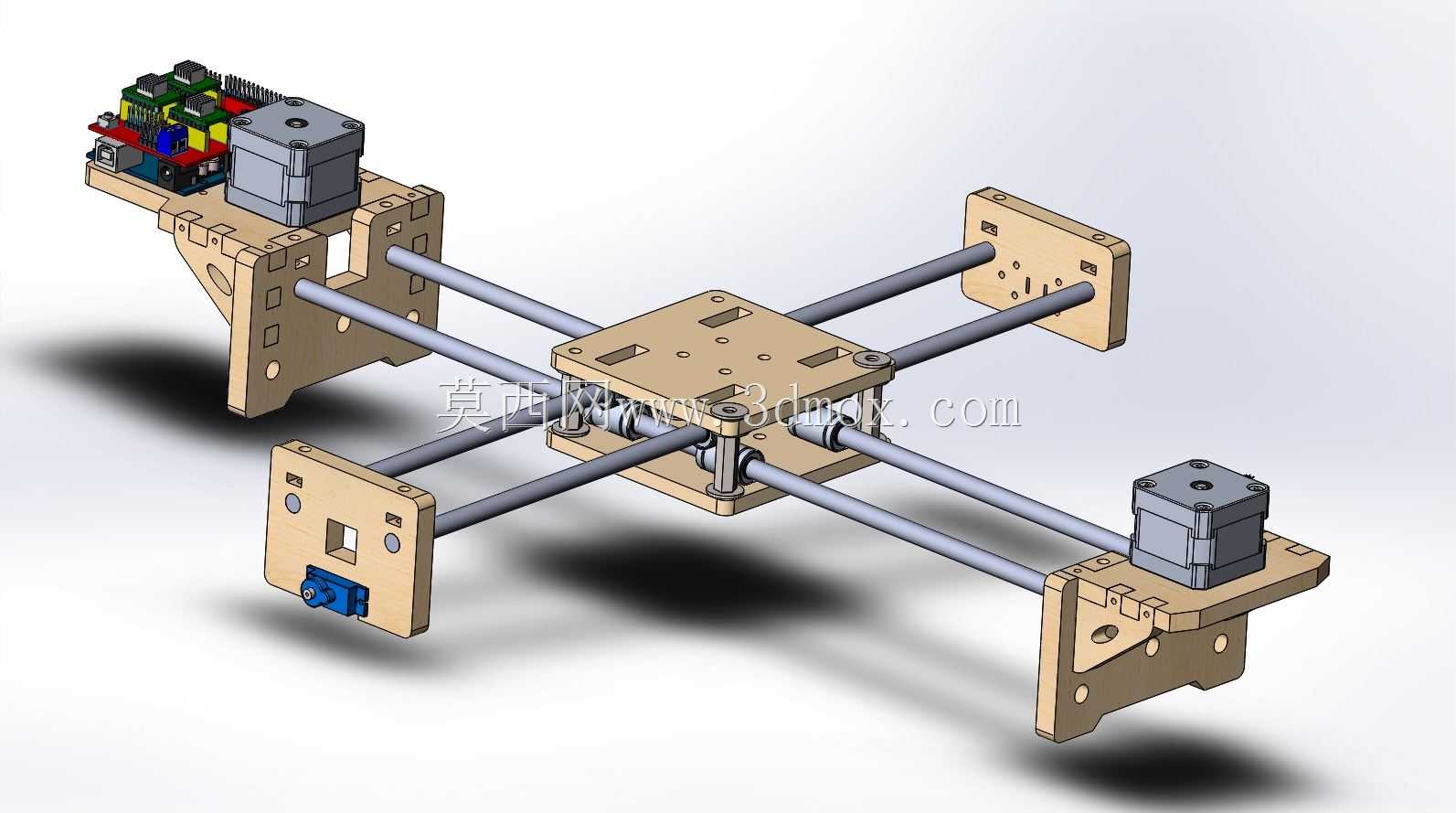

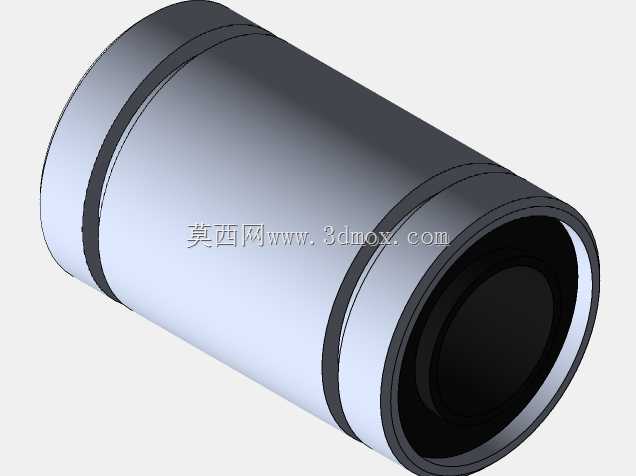

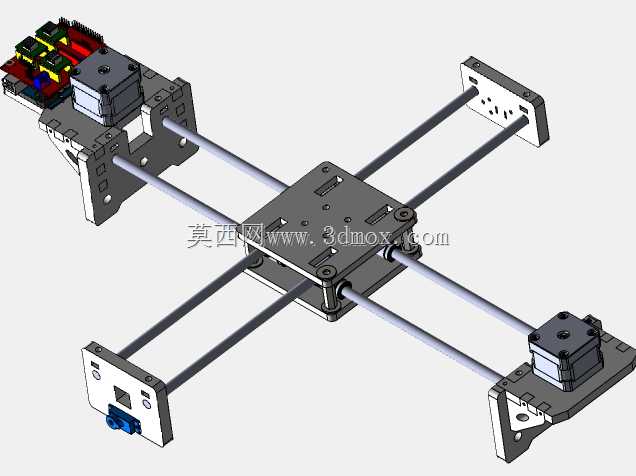

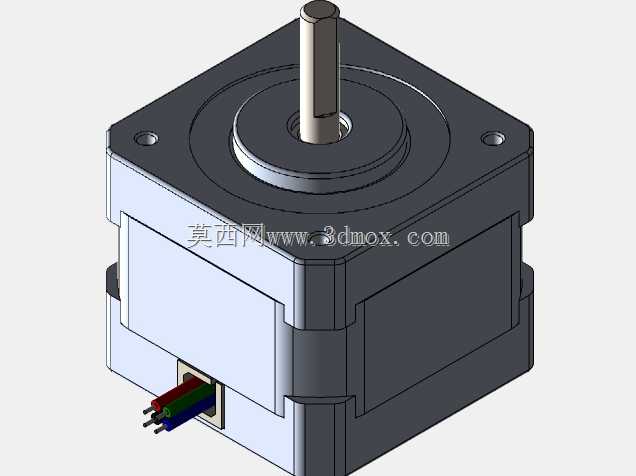

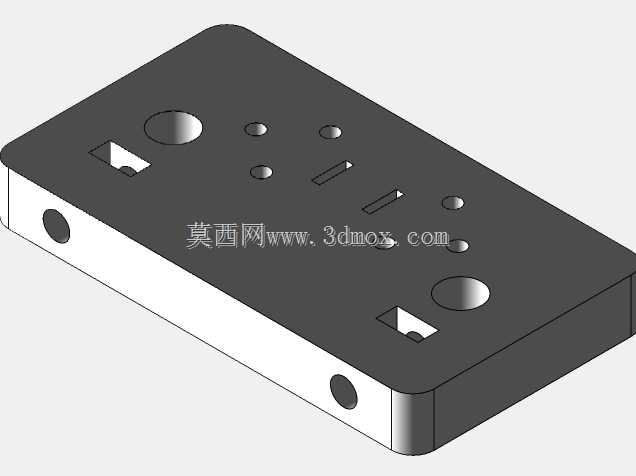

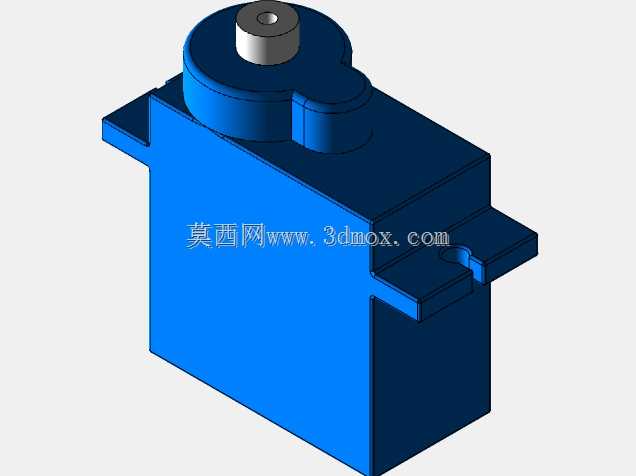

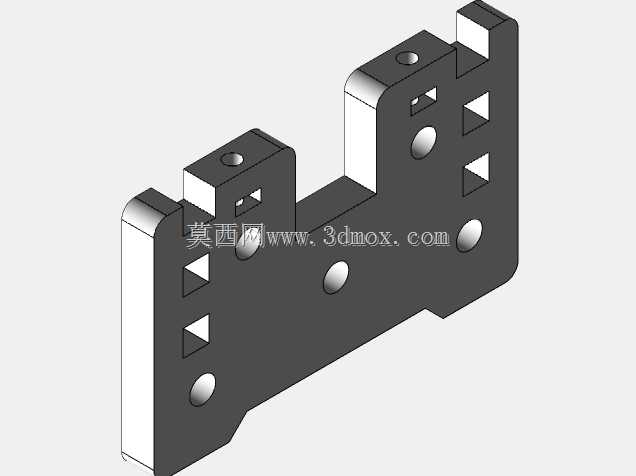

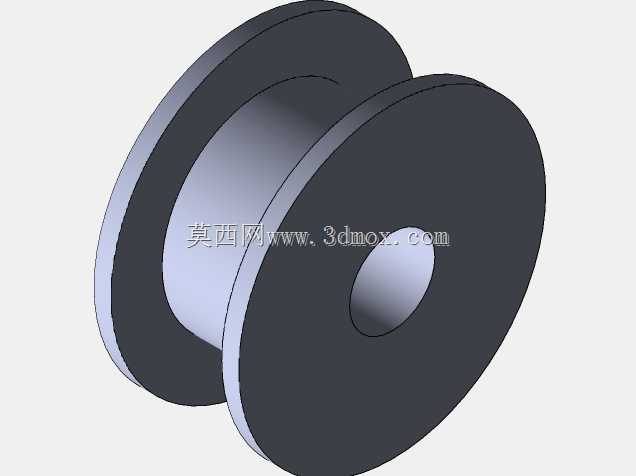

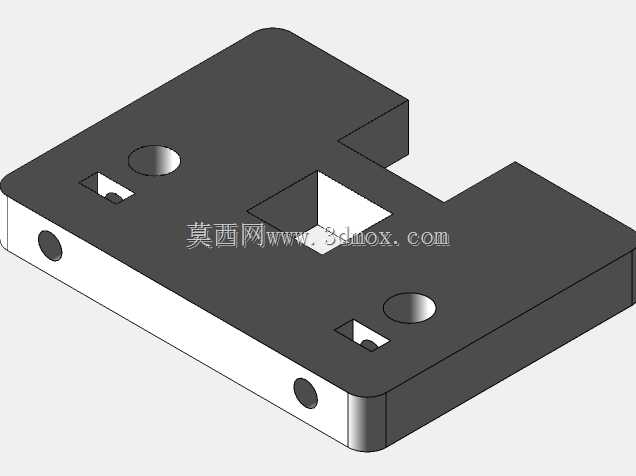

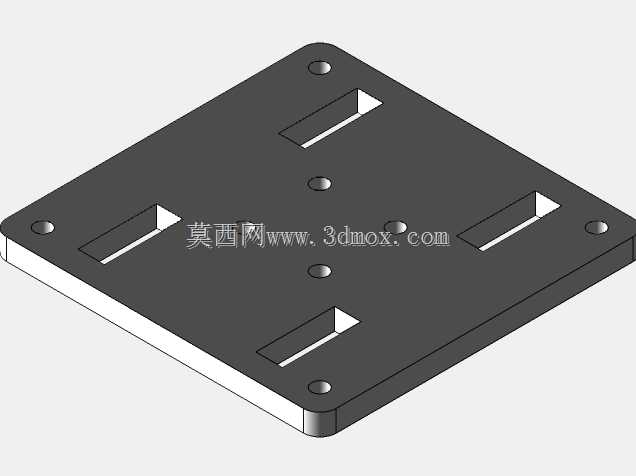

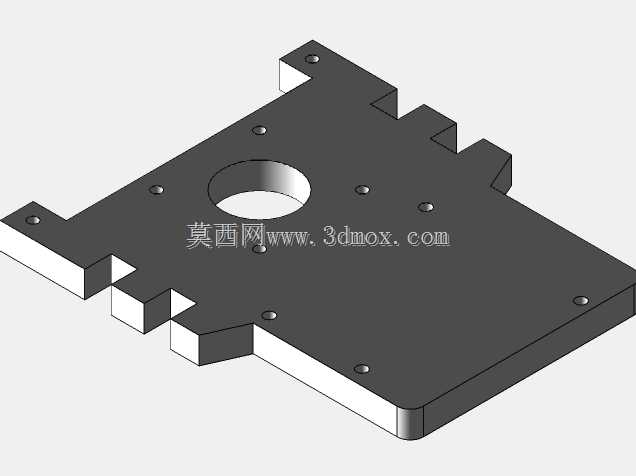

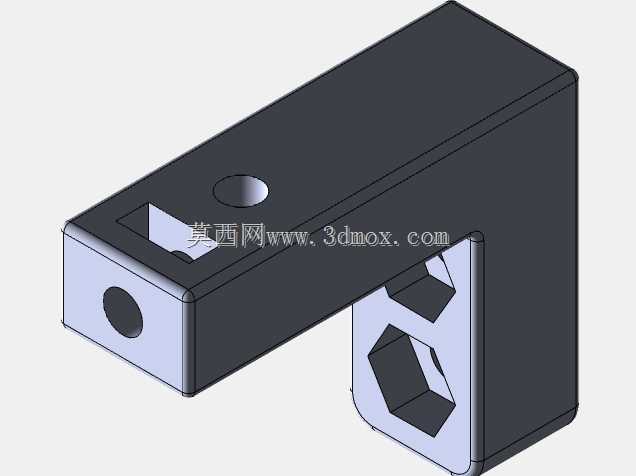

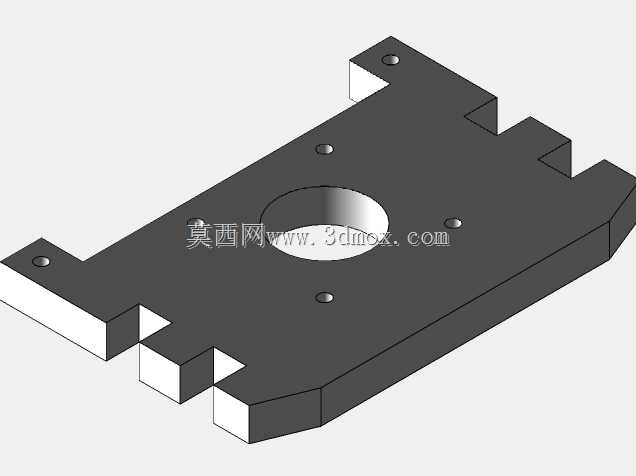

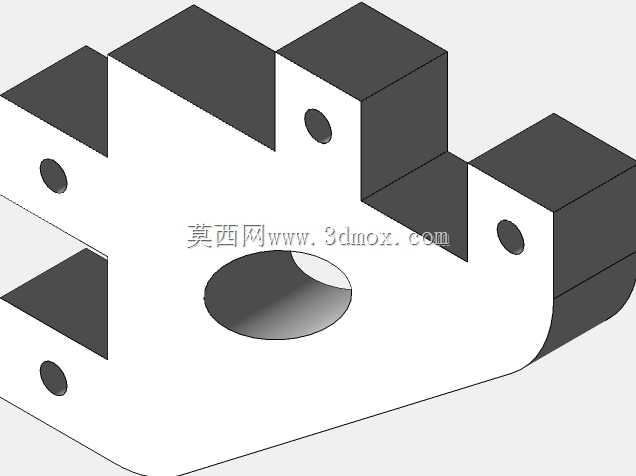

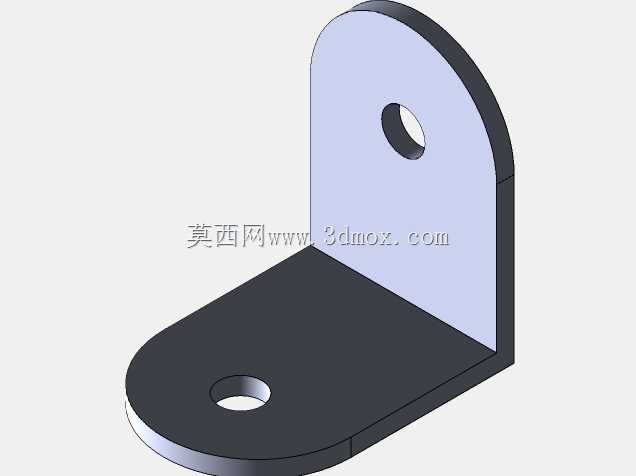

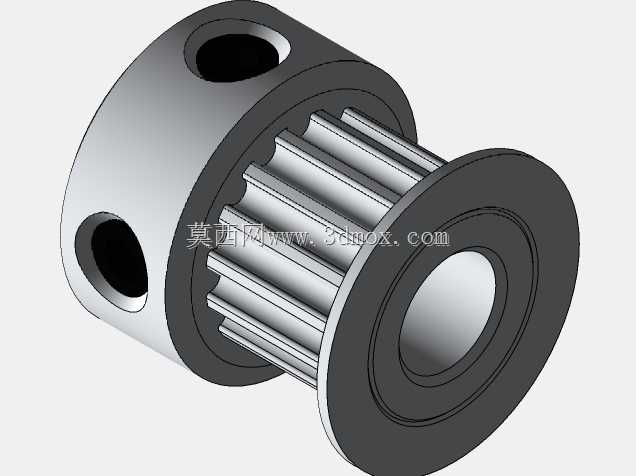

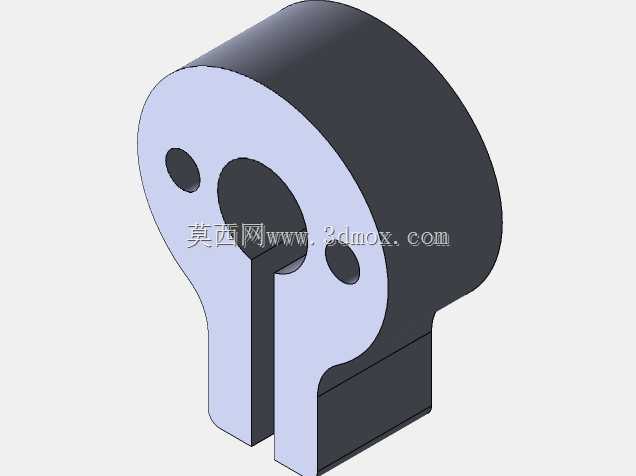

该轴心牵引机构主要面向需要精准直线往复牵引动作的自动化产线工位，常见应用场景包括小型物料的工位间推送转移、工装夹具的位置切换、检测工位的工件进给拖动，也可适配小型装配设备中需要双向等速牵引的动作环节，相比单端驱动的牵引结构，双端动力输入的形式能避免长行程下传动件的挠性变形带来的位置偏差，保证滑台在全行程内的牵引力均匀输出。从结构设计来看，整体采用四根平行光轴作为导向支撑，光轴两端通过立式安装座固定在设备安装基准面上，安装座上预留了多组沉头安装孔，可直接通过螺栓固定在铝型材机架或者钢板安装平台上，安装座与光轴的配合孔采用紧配公差，装配时可通过顶丝完成光轴的轴向锁止，避免运行过程中光轴出现窜动。中间的滑动承载台通过直线轴承与四根光轴配合，相比双光轴导向结构，四光轴的布局能承受更大的偏载力矩，即使牵引点不在滑台中心位置，也不会出现卡滞、爬行的问题，滑台台面预留了标准的螺纹安装孔阵列，可直接固定牵引挂钩、工装夹具或者待拖动的负载组件，不需要额外加工转接板。两端的动力单元采用卧式安装方式固定在端部安装座上，动力输出端通过传动组件与中间滑台连接，可根据实际负载需求选择同步带传动或者丝杆传动形式，图中预留的安装位可兼容不同规格的动力元件，不需要改动主体安装结构即可完成动力配置调整。设计过程中充分考虑了安装边界的适配性，端部安装座的外侧端面为统一的安装基准面，安装时可直接靠齐机架的定位面完成快速定位，光轴的伸出长度可根据实际行程需求进行裁切调整，不需要重新定制端部安装座，整体结构的零件多采用板材加工件，加工难度低，装配工序简单，不需要专用工装即可完成整机组装。在实际运行过程中，该机构的牵引动作平稳，导向间隙可通过直线轴承的预紧调整螺钉进行微调，能适配不同精度要求的牵引工况，两端的安装座上还预留了限位元件的安装位，可直接加装光电开关或者机械限位块，实现滑台行程的硬限位与原点位置检测，避免超程运行带来的结构损坏。
