八角星型户外光伏遮阳供电亭结构设计

　　这款八角星造型的光伏顶棚设施，主要面向城市公共区域、园区步道、景区休憩点、公交等候区等户外场景布设，核心是将光伏发电功能与户外遮阳避雨的公共服务属性结合，替代传统无供电能力的普通景观遮阳棚，解决户外零散用电设备取电难、公共休憩区无应急供电接口的实际问题。

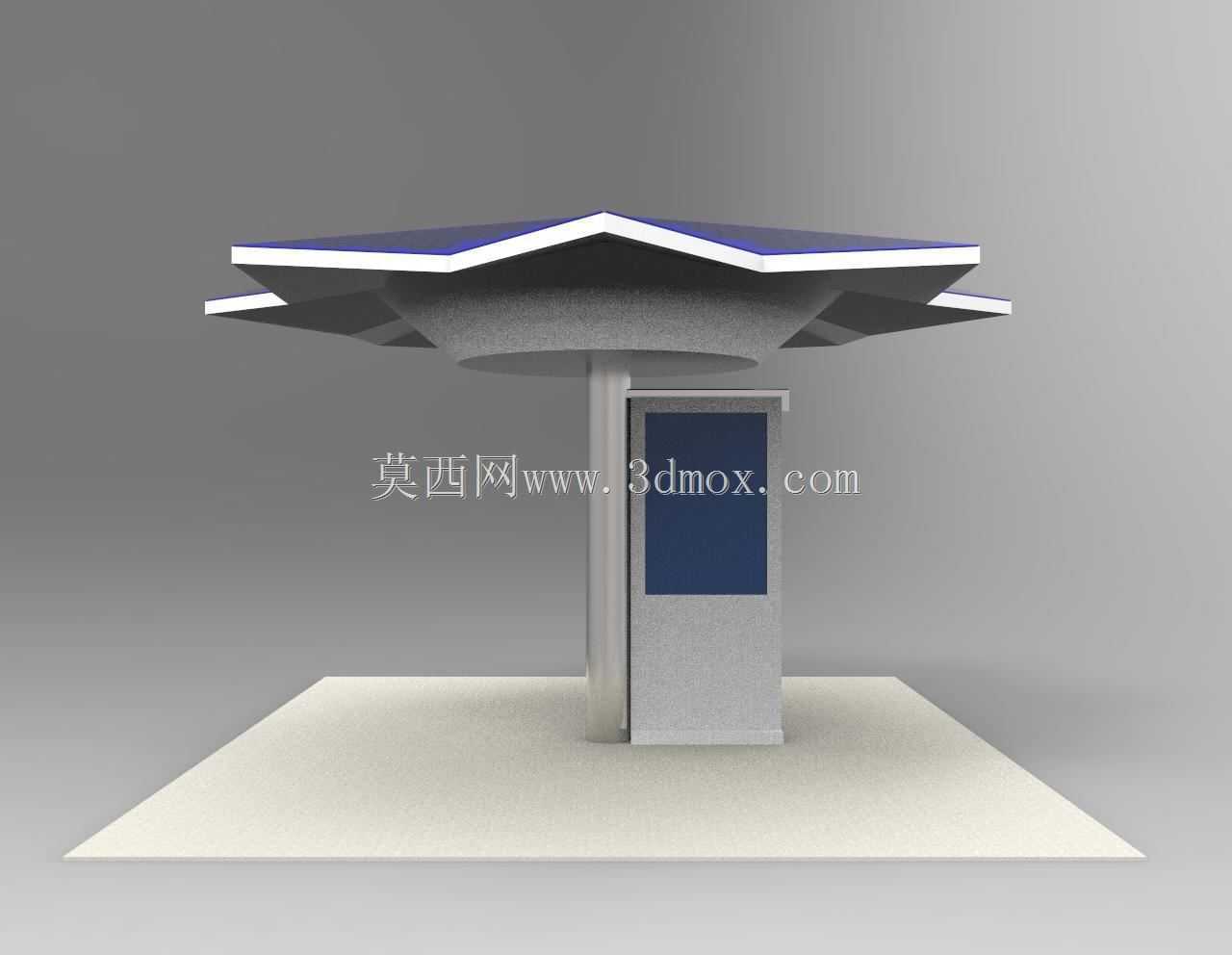

　　从结构设计逻辑来看，整体采用单柱支撑的悬挑式布局，底部为方形混凝土预埋基础，支撑柱采用矩形截面的钢构主体，内部预留光伏线缆穿线腔、储能模块安装位与配电接口仓，无需额外布设外露走线，避免户外环境下线缆老化、磕碰损坏的问题。顶棚采用八组对称外伸的星型瓣状结构，单瓣边缘做45度斜切收边，整体外轮廓直径可根据布设场地调整，常规适配4-6人同时休憩的版本，顶棚外沿距地高度控制在2.4米-2.6米区间，既满足成年人站立通行的净空要求，也避免过高导致遮阳投影范围偏移、光伏组件受风荷载过大的问题。支撑柱底部的方形安装基座边长控制在1.2米左右，基座顶面与铺装地面齐平，安装时仅需开挖对应尺寸的基坑做预埋固定，不需要大面积破坏现有场地铺装，适配已建成园区、广场的改造类项目需求。

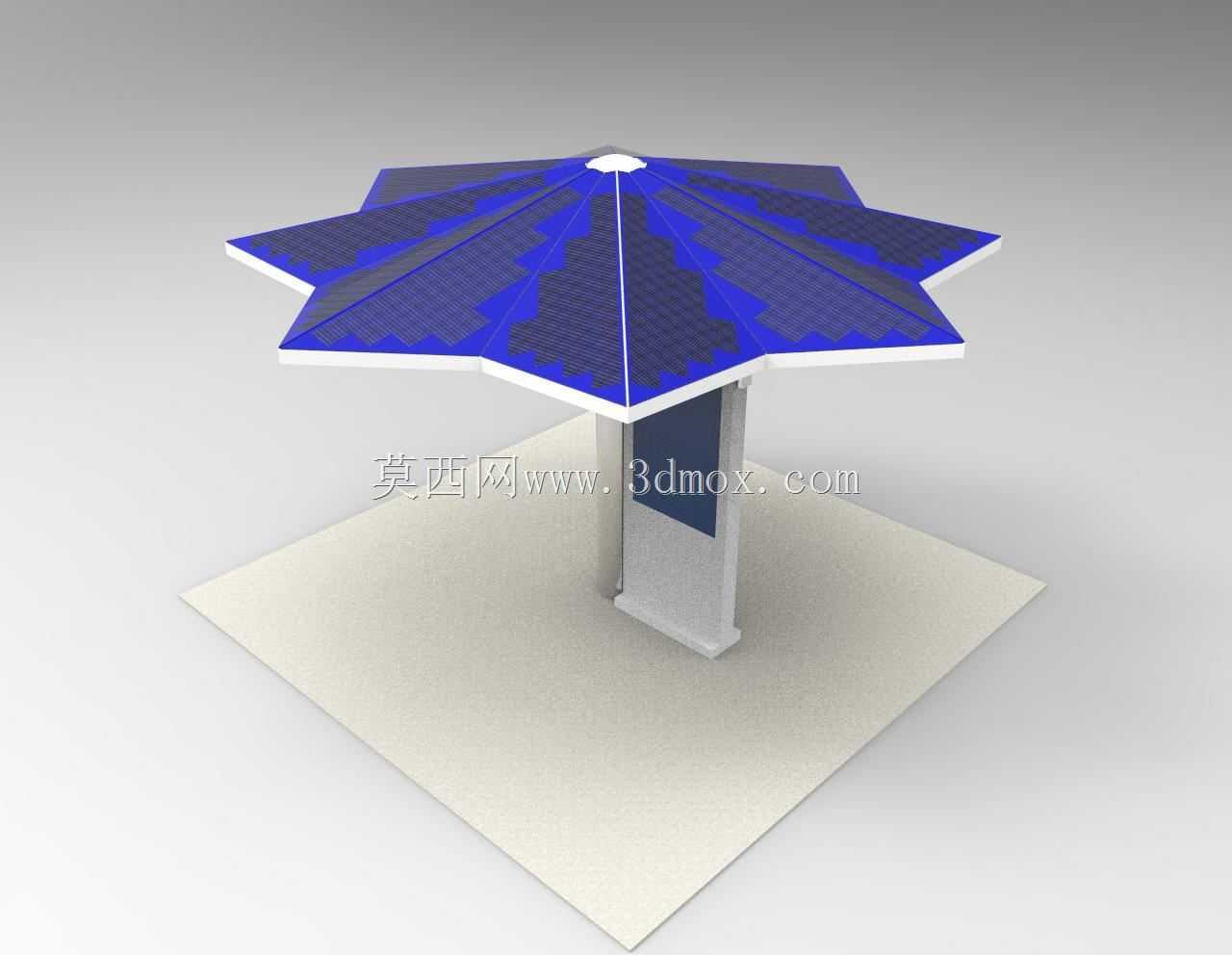

　　光伏组件的排布完全贴合顶棚的星型轮廓，每瓣顶棚的上表面满铺定制尺寸的晶硅光伏板，板件边缘与顶棚框架做平齐封装，边框采用阳极氧化铝型材，接缝处打耐候密封胶做防水处理，光伏板的上表面与顶棚框架保持1.2度的微小排水坡度，降雨时雨水可顺着瓣状结构的边缘导流排出，不会在顶棚表面积水渗漏。顶棚中心设置圆形的密封压顶件，既作为八组光伏组件的拼接固定点位，也集成了光线传感器与小型通风口，可根据光照强度调整后续配套的储能输出功率，同时平衡顶棚上下的气压差，避免强风天气下顶棚出现风掀变形的问题。

　　功能层面，支撑柱下部的仓体内可集成磷酸铁锂储能模组、直流配电模块与USB、Type-C供电接口，也可拓展加装公共照明、应急呼叫、小型信息显示屏等配套设备，光伏组件日间产生的电能优先供给配套负载使用，多余电量存入储能模块，满足夜间照明、阴雨天应急供电的需求。相比传统平顶或圆顶的光伏遮阳棚，星型的外伸结构在相同投影面积下，能获得更长的遮阳阴影边界，上午与下午太阳角度偏低时，瓣状外伸结构可遮挡更多斜射光线，提升休憩区域的遮阳效果；同时八组对称的悬挑结构受力更均匀，风阻系数比整面圆形顶棚低17%左右，沿海多风区域布设时可降低结构锚固的荷载要求。

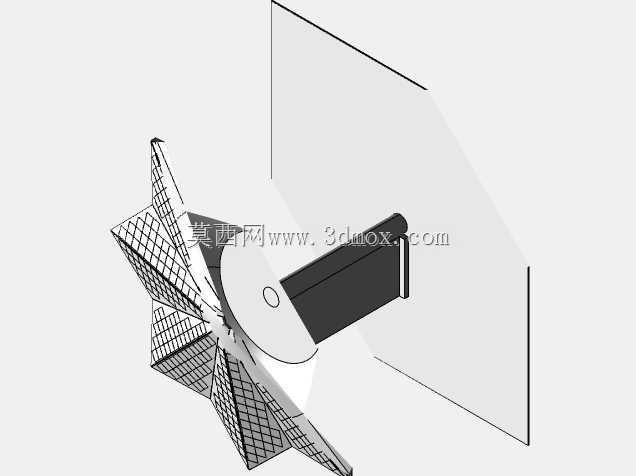

　　建模过程中对各部件的装配边界做了明确约束：光伏板与顶棚框架的连接采用隐藏式压块固定，支撑柱与顶棚的连接位做了加强筋过渡，避免长期受交变风载出现焊缝疲劳；基座与支撑柱采用法兰盘连接，法兰盘的螺栓孔位做了长圆孔设计，安装时可微调顶棚的朝向，保证光伏组件的正南朝向倾角适配项目所在地的纬度，最大化发电效率。整个结构没有冗余的装饰构件，所有外露部件均采用防紫外线、耐锈蚀的材质，适配户外长期使用的维护需求，日常仅需定期清理光伏板表面的浮尘即可，不需要复杂的运维操作。
