日产阿尔梅拉换挡旋钮适配支撑结构件

　　该结构件是针对日产阿尔梅拉车型换挡旋钮做的适配支撑构件，主要用于换挡旋钮总成与中控台安装基座之间的衔接定位，解决弹性材质换挡件装配后易松脱、定位偏差的实际问题，日常装车后会长期承受驾驶过程中换挡操作带来的往复侧向力与轴向按压力，需要在频繁受力工况下保持结构形位稳定，避免换挡行程出现虚位、卡滞问题。

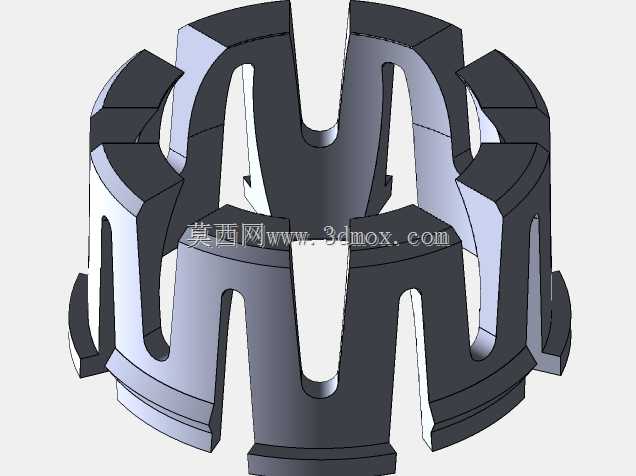

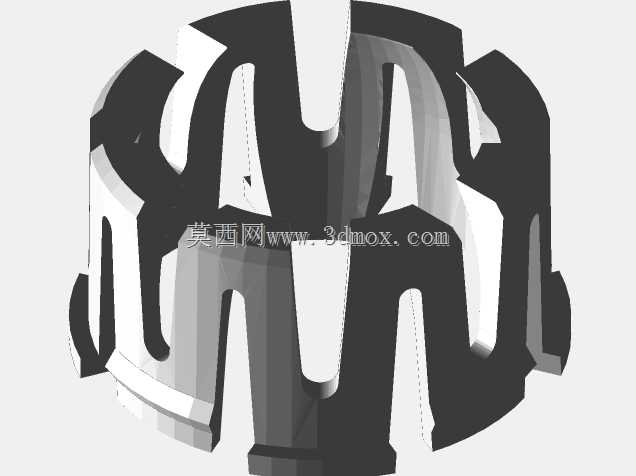

　　从结构设计逻辑来看，整体采用周向均匀分布的开槽式笼型结构，侧壁开设多组纵向通槽，槽体端部做圆弧过渡处理，避免应力集中导致的薄壁开裂；周向突出的卡接爪沿圆周等距排布，每个卡接爪的接触端面都做了贴合安装基座的弧度匹配，装配时依靠薄壁结构自身的弹性变形完成卡入，到位后卡爪回弹卡入基座对应卡槽，不需要额外紧固件就能完成轴向与周向的双向定位。设计过程中特意将底部支撑段的壁厚控制在2至5mm区间，这个壁厚区间既能保证卡接装配时的弹性变形量足够，不会因为刚度过大导致装配力过大损伤配合件，也能避免壁厚过薄导致长期受力后出现塑性变形、卡接失效的问题。

　　考虑到该零件常采用增材制造方式做样件验证，设计时特意优化了无支撑打印的结构可行性：顶部的镂空结构做了自支撑角度处理，打印过程中不需要额外添加支撑结构就能完成成型，避免后期去除支撑时破坏薄壁结构的表面精度与尺寸一致性；底部预留的打印连接边厚度控制在合理范围，打印完成后可以很方便地从成型平台上取下，不会因为粘接过牢导致零件拆卸时出现翘边、断裂。零件内部的定位部位不是常规的直孔结构，而是匹配换挡旋钮球体连接端的球面轮廓，能更好地包覆球形连接端，保证换挡过程中多方向转动时的配合间隙均匀，不会出现转动卡顿、松旷的问题。

　　从安装边界来看，该零件的外径尺寸完全适配日产阿尔梅拉原车中控台换挡机构的安装腔内径，周向卡爪的位置与原车基座卡槽一一对应，装配时不需要对原车基座做任何打孔、打磨修改，直接卡入即可完成固定；轴向高度与原车换挡旋钮的安装行程匹配，装配后换挡旋钮的高度与原车设计位置一致，不会出现换挡杆过长或过短导致的操作手感偏差。零件的所有棱边都做了小圆角处理，一方面是避免装配时锐边划伤操作人员或者损坏周边的塑料内饰件，另一方面也能减少应力集中点，提升零件长期受交变载荷下的疲劳寿命。

　　在实际装车应用场景中，该结构件可以替换原车老化失效的塑料支撑件，解决老款车型配件难找、替换成本高的问题；弹性卡接的结构也方便后期维修拆卸，不需要专用工具就能完成零件更换，大幅降低维修工时。针对弹性零件的尺寸修正问题，设计时已经预留了合理的装配公差，即使是弹性材质的换挡旋钮件，也能通过该支撑件的周向抱紧力保证配合紧密，不会因为长期使用出现旋钮晃动、换挡位置不准的问题。笼型的镂空结构也能给换挡机构的活动留出足够的避让空间，不会干涉换挡过程中连接部件的多向转动，同时镂空结构也能减轻零件自身重量，减少不必要的材料消耗，不管是小批量样件制作还是批量生产都能控制成本。
