军用苍鹭固定翼侦察无人机结构设计

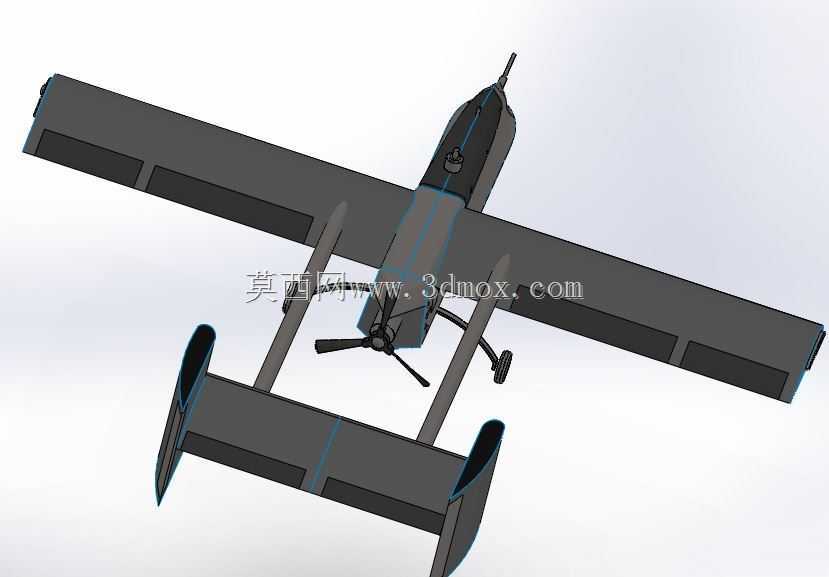

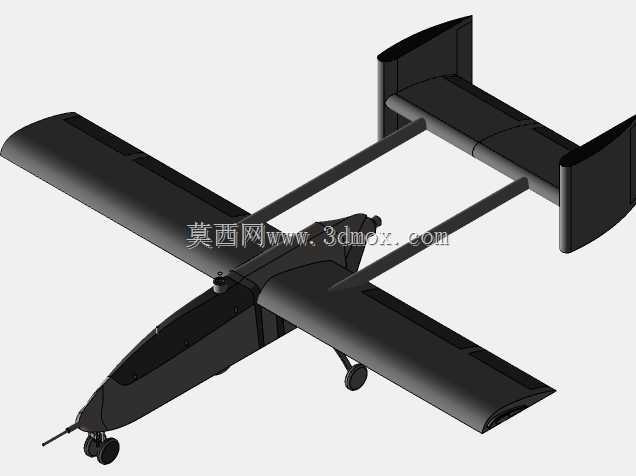

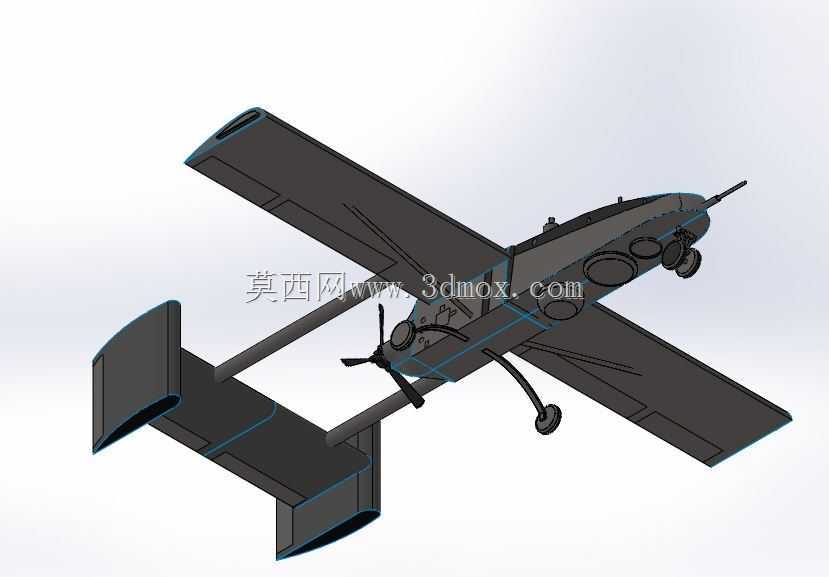

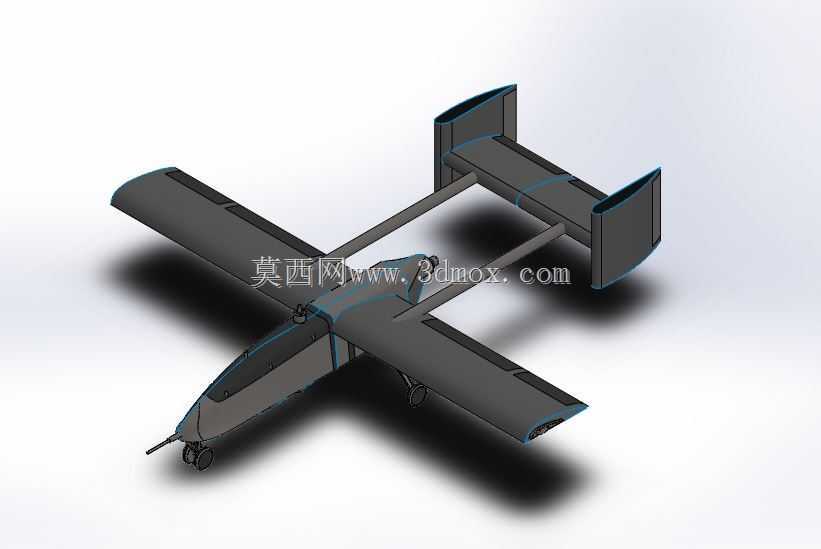

　　该固定翼无人机的整体气动布局采用常规上单翼搭配H型尾翼的设计方案，这类布局在中小型军用侦察无人机领域应用广泛，核心优势在于机翼与机身的连接结构可避开任务舱段，为机身中部的光电侦察设备、信号传输模块预留充足的安装空间，同时上单翼布局能降低起降过程中地面杂物对机翼下表面的剐蹭风险，适配前线简易跑道、野外临时起降点的非铺装路面使用场景。从结构设计逻辑来看，机身主体采用半硬壳式承力结构，纵向布置的主承力梁贯穿机头至尾翼连接段，机头段预留螺旋桨驱动电机、航电设备的安装位，机身中部的圆形开口为光电吊舱的观测窗口，可根据任务需求更换可见光、红外、多光谱等不同类型的侦察载荷，载荷安装接口采用标准化快拆设计，地勤人员无需专用工具即可完成载荷更换，

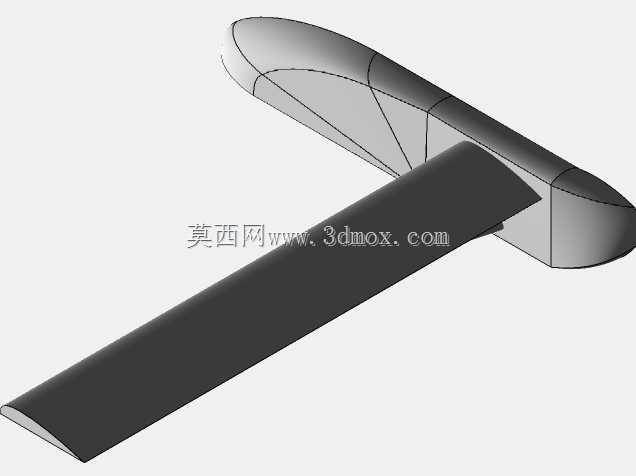

　　适配前线快速转场的任务需求。机翼部分采用平直翼型设计，翼展与机身长度的比例控制在1.8:1左右，这类翼型在低空低速飞行状态下具备优异的升阻比，巡航阶段的动力消耗更低，可有效提升续航时长，机翼后缘预留副翼舵面的安装槽位，舵面与机翼主体通过铰链连接，舵机安装位隐藏在机翼内部的承力隔框中，既可以降低飞行过程中的气动阻力，也能避免野外环境下的沙尘、雨水对舵机传动结构造成侵蚀。尾翼部分采用双垂尾加平尾的H型布局，两个垂尾分别通过两根平行的尾撑杆与机翼后段的承力结构连接，这种设计相比单垂尾布局具备更好的航向稳定性，在侧风环境下飞行时的姿态控制精度更高，同时尾撑杆的结构形式可以缩短尾翼与主机翼之间的气动干扰距离，提升舵面的操控响应效率。

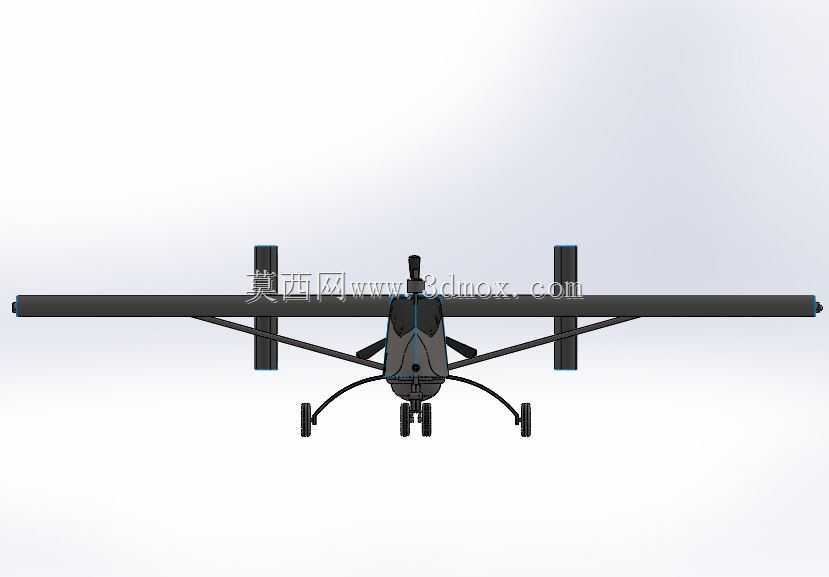

　　起落架采用后三点式固定起落架设计，两个主起落架安装在机身下部靠近重心的位置，采用弯臂式弹性结构替代传统的油压减震器，在降低整体结构重量的同时，可吸收简易跑道起降过程中的冲击载荷，尾起落架安装在尾撑杆下部的连接座上，采用万向轮结构，地面滑行阶段的转向操控更加灵活，整个起落架系统无复杂的收放机构，结构可靠性更高，日常维护仅需检查连接部位的紧固件松紧度即可，降低了野外部署的维护难度。动力系统采用机头前置拉进式螺旋桨布局，螺旋桨选用两叶定距桨，驱动电机安装在机头的防火承力座上，电机的散热通道直接连通机头下方的进气口，长时间低空飞行时可保证电机工作在合理温度区间，电池舱布置在机身重心位置附近，更换电池时不会影响整机的重心配平，

　　进一步提升前线部署的快速响应能力。从安装边界来看，整机所有外露的传感器、天线均采用半埋式安装设计，突出机身表面的高度不超过5毫米，可有效降低飞行过程中的气动阻力，机身表面的蒙皮接缝处设计有密封胶条安装槽，可在小雨、沙尘环境下正常执行任务，机翼与尾撑杆的连接采用快拆销结构，拆解后整个无人机可装入标准的单兵携行箱，满足小分队前线渗透侦察的便携性需求。在实际任务场景中，这类无人机主要承担战线前沿10至30公里范围内的战术侦察、目标定位、炮兵校射等任务，飞行速度控制在每小时80至120公里区间时，可实现2小时以上的续航时长，机身结构的抗风等级可达6级，可在多数复杂气象条件下正常起飞执行任务，结构设计过程中所有承力部件均采用等强度设计原则，在保证结构强度满足1.5倍过载使用要求的前提下，尽可能降低非承力部位的材料厚度，控制整机的起飞重量，提升有效载荷的携带能力。
