手动式刀具磨削作业工装装置

　　这套手动磨削工装主要面向小型加工点位、维修班组、户外作业场景下的刀具刃磨需求，区别于大型电动磨床的固定工位限制，整套装置无需外接动力源，依靠手动操作即可完成刀具的角度精准刃磨，适配各类木工刻刀、小型车刀、篆刻刀、家用厨刀等多种刃具的修磨作业，在没有电力供应的野外抢修、小型作坊零散修磨场景下，能够替代传统手持磨刀的不稳定操作，保证刃磨角度的一致性。

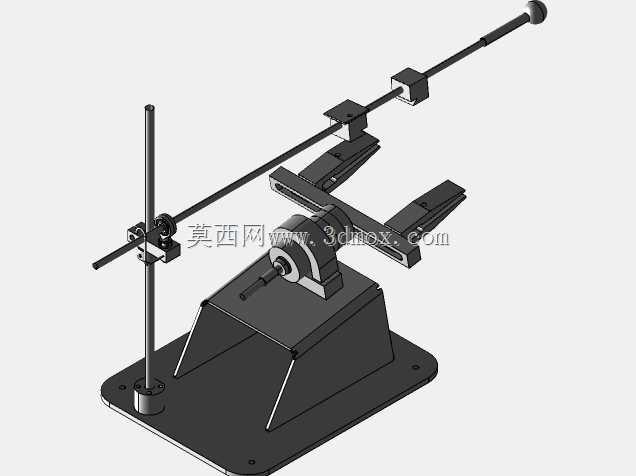

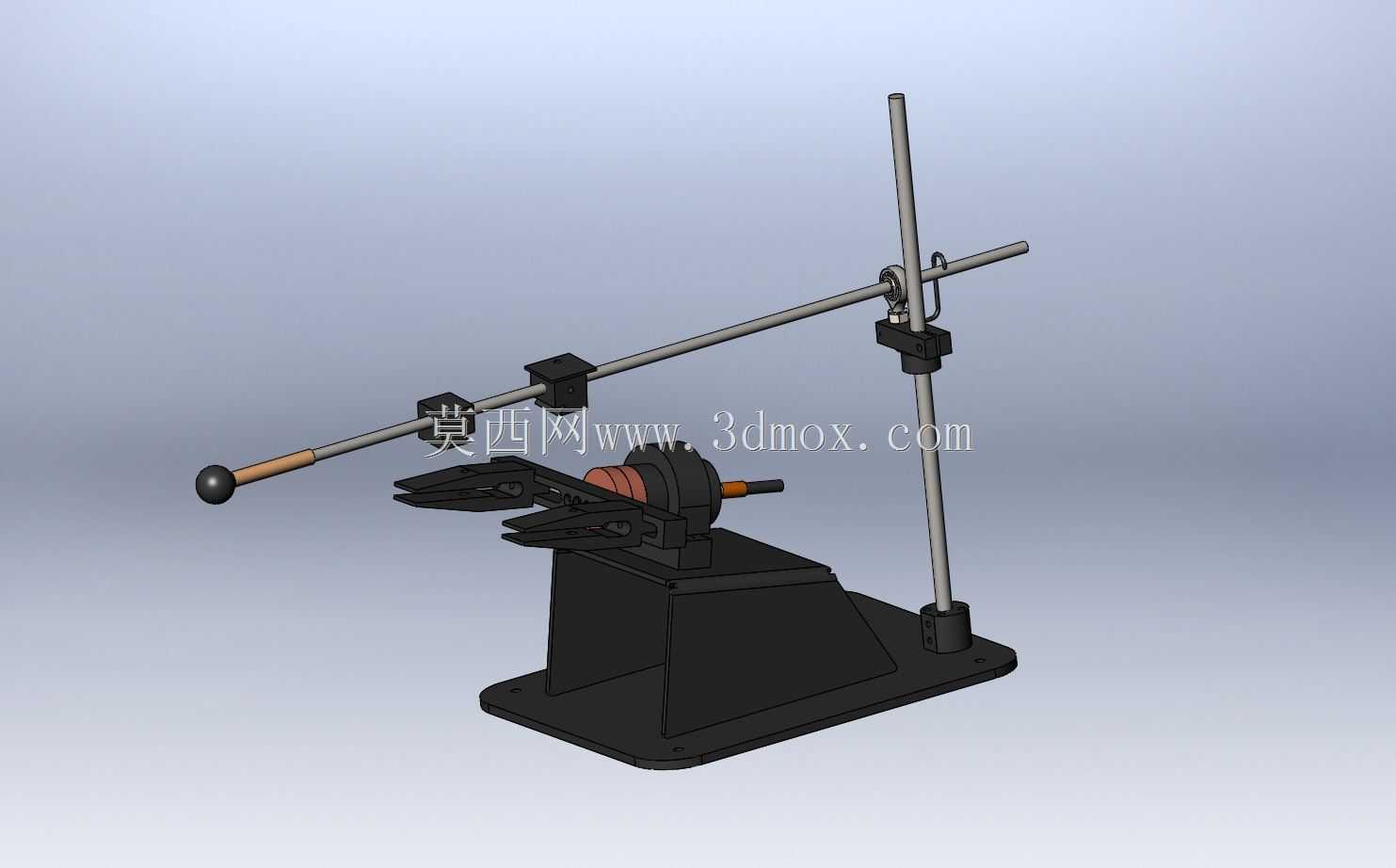

　　从结构设计逻辑来看，整套装置采用底座固定式布局，底部方形安装板预留了四个安装孔位，可通过螺栓固定在木质工作台、金属机架或者临时搭建的操作平台上，安装边界不超过400mm见方的操作区域，整体高度控制在350mm以内，不会占用过多操作空间，也方便在空间局促的维修车、流动作业点进行部署。底座上方的支撑座承担磨头的承载功能，磨头的转轴采用手摇驱动结构，长摇臂从支撑座侧向延伸，末端设置防滑握持球头，操作时单手转动摇臂即可带动磨轮匀速转动，摇臂的长度经过力矩匹配，转动时不需要施加过大的握持力，长时间操作也不会产生明显的肌肉疲劳。

　　刃具夹持部分采用双夹块可调结构，夹块的开合范围可覆盖1mm到15mm厚度的各类刀具，夹块与横向滑移导轨连接，可沿着导轨方向调整刃具与磨轮的接触位置，导轨旁设置的锁紧旋钮可在位置调整到位后快速锁止，避免刃磨过程中出现位移导致刃口角度偏差。侧向设置的立式导柱是角度调整的核心结构，导柱上的滑动锁紧座可沿着导柱上下移动，同时能够绕导柱轴线旋转调整角度，锁紧座与横向导轨的端部连接，可根据不同刀具的刃磨角度需求，调整导轨的倾斜角度，角度调整范围覆盖15度到45度的常用刃口角，能够满足绝大多数直刃刀具的刃磨角度要求，调整时只需要松开锁紧座的紧固旋钮，将导轨摆至对应角度后重新锁止即可，不需要复杂的校准操作，普通作业人员经过简单熟悉即可快速上手。

　　整套装置的运动部件都做了间隙适配设计，摇臂转轴处设置了润滑脂储槽，长期使用不需要频繁加注润滑油也能保持转动顺畅，夹持部件的夹块内侧做了防滑网纹处理，夹紧刃具时不会出现打滑窜动的问题，磨轮的安装位置预留了快拆结构，当磨轮磨损到极限尺寸后，只需要松开转轴端部的锁紧螺母即可快速更换磨轮，不需要拆解整个支撑座结构，日常维护的操作门槛极低。

　　从实际使用的流程来看，作业时先将装置固定在稳定的操作平面上，根据待磨刀具的刃口角度调整好横向导轨的倾斜角度并锁止，将刀具装入夹块调整好伸出长度后夹紧，转动摇臂带动磨轮匀速转动，缓慢推动横向导轨上的夹块座向磨轮靠近，直到刃口与磨轮均匀接触，保持匀速进给即可完成刃口的磨削，整个过程中刃具的角度始终保持固定，不会出现手持磨刀时角度忽大忽小导致刃口磨偏、刃角不一致的问题，修磨后的刃口直线度、角度一致性都远高于传统手持磨刀的效果。

　　考虑到手动操作的受力特性，整套装置的结构件都采用等强度设计，底座的支撑筋板采用三角形布局，在承受磨削压力时不会出现结构变形，立式导柱与底座的连接位置做了加强衬套，频繁调整角度也不会出现导柱松动歪斜的问题，摇臂与转轴的连接位置采用方榫配合，传递扭矩时不会出现打滑空转的情况，所有受力部件的安全系数都按照手动操作最大施力的3倍做冗余设计，正常使用过程中不会出现结构损坏的问题。
