户外立柱式带显示屏太阳能供电装置

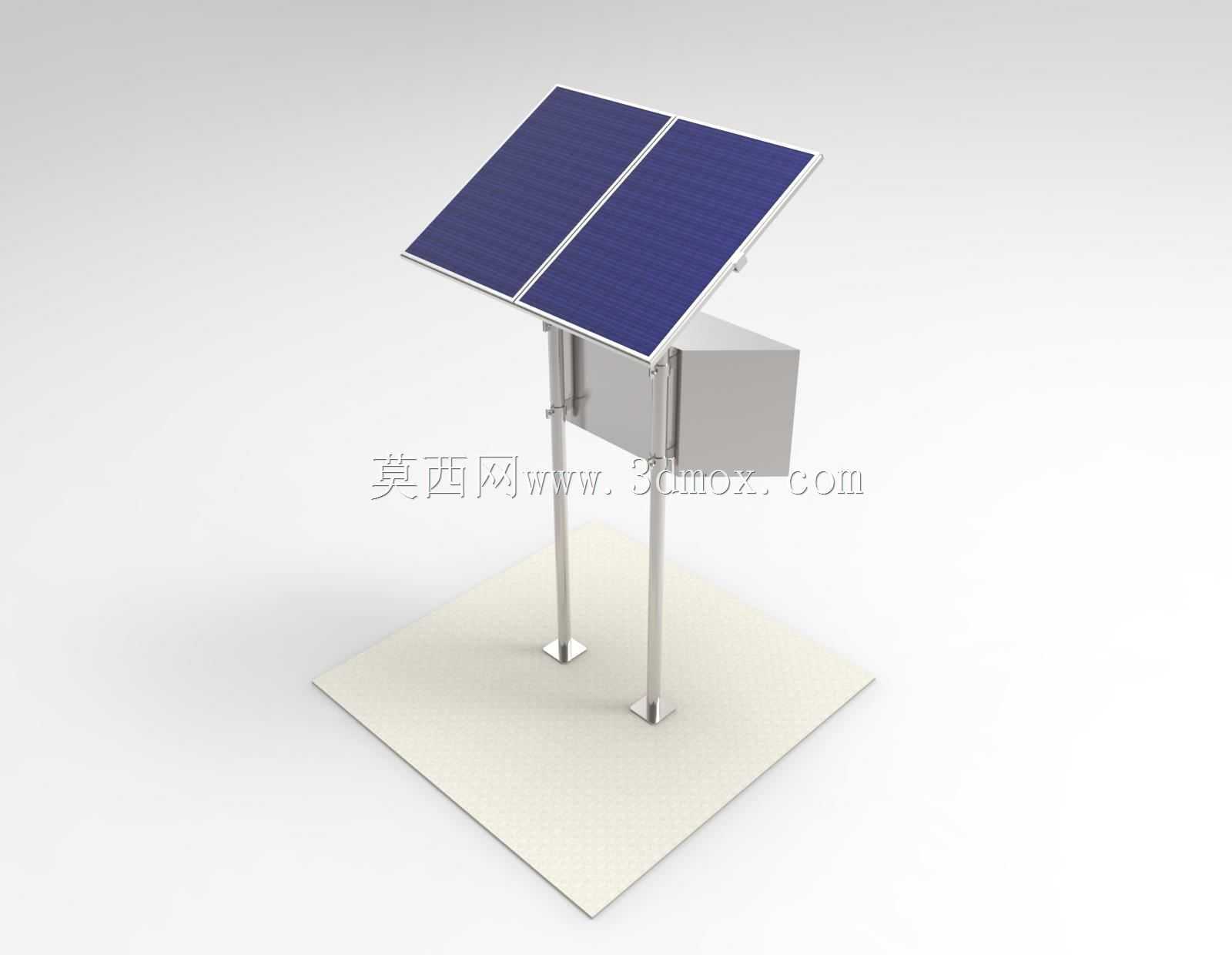

　　这款立柱式太阳能供电显示装置，主要面向户外公共区域的信息展示与小型设备供电场景设计，常见于园区步道、景区导览点、社区公告区、郊野公园路径旁这类不便铺设市电线路的点位，替代传统需要破路布线的公告栏与信息提示设备，省去市电接入的管线施工成本与后期用电运维开销。从结构设计逻辑来看，整体采用双立柱支撑形式，底部搭配方形安装底板，底板预留地脚螺栓固定孔位，安装时可直接通过膨胀螺栓固定在硬化混凝土基座上，也可搭配预制混凝土配重块实现无硬化地面的快速部署，安装边界要求地面平整度误差不超过5mm/m，避免立柱倾斜导致光伏板受光角度偏移影响发电效率。光伏板组件采用双板拼接倾斜布置，倾斜角度参考国内大部分地区纬度设置在35度到40度区间，

　　能够最大化接收日间太阳辐射，光伏板支架采用可调式连接结构，现场安装时可根据部署地实际纬度微调倾角，适配不同区域的日照条件，支架与立柱之间采用螺栓紧固连接，预留足够的抗风冗余，可抵御12级以下的瞬时风压，满足大部分户外区域的抗风等级要求。立柱中部集成的密封箱体，内部预留了蓄电池安装腔、控制模块安装位与显示驱动模块空间，箱体采用IP65防护等级设计，接缝处设置三元乙丙密封胶条，可阻挡雨水、扬尘进入内部，适配户外多雨、多尘的使用环境，箱体侧面预留检修门，日常维护时无需拆解整体结构即可完成电池更换、线路检修与模块调试操作。显示模块集成在立柱朝向人行通道的一侧，屏幕采用高亮防眩光设计，即使在阳光直射的日间也能清晰显示展示内容，

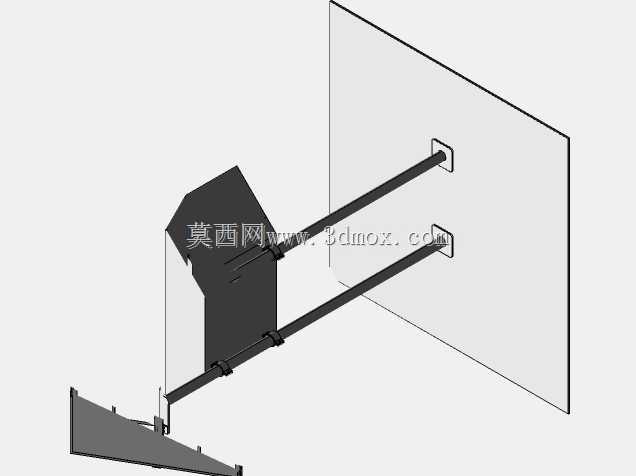

　　可用于播放园区导览信息、安全提示、环境监测数据、公告通知类内容，屏幕供电完全由顶部光伏组件提供，配套的储能模块可储存日间发电量，满足连续3到5个阴雨天的设备供电需求，无需额外接入市电。从建模细节来看，整体结构做了装配层级的拆分，光伏板、支架、立柱、底部安装板、电控箱体、显示模块均为独立可编辑零件，各零件之间的连接位置预留了标准件安装孔位，可直接导出工程图用于生产加工参考，立柱的截面尺寸、光伏板的边框厚度、箱体的板材厚度均按照实际户外设备的常用参数设置，没有过度简化的结构细节，方便结构设计从业者在此基础上做适配性修改，比如调整光伏板数量、更换屏幕尺寸、增加额外的功能模块挂载位。在实际选型应用中，

　　这类装置可根据使用场景的负载需求调整光伏板功率与蓄电池容量，若需要额外挂载监控摄像头、环境传感器、无线AP等设备，只需扩展箱体内部的安装空间与供电模块容量即可，基础款结构的立柱高度设置在2.5米左右，屏幕中心距离地面高度约1.6米，符合行人站立时的平视视线范围，无需抬头或低头即可清晰查看屏幕内容，底部安装底板的尺寸为800mm800mm，固定孔位间距为600mm600mm，适配常规的户外设备安装基座尺寸，现场施工时无需额外定制特殊规格的基座，降低施工难度与成本。
