带太阳能板屋顶玻璃外壳户外信息亭

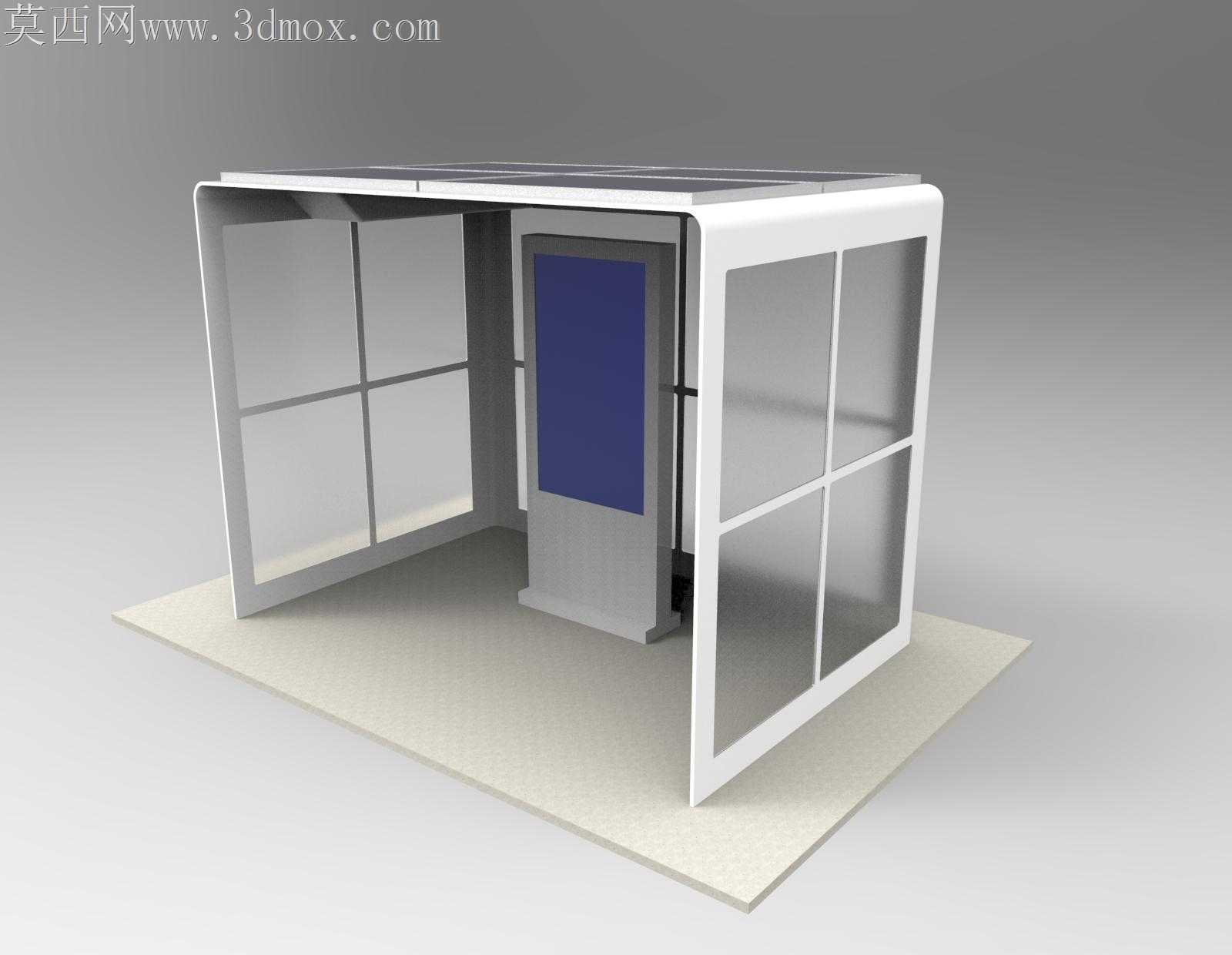

上次做户外公共设施样机试装时，玻璃边框的切割毛刺没处理干净，现场安装刮破了安装师傅的劳保手套，这次做这套信息亭结构时，特意把边框的R角过渡、折边压合的公差留到了0.2mm以内，避免锐边外露的问题。最初构思这个方案是看到商圈里的旧信息亭一到夏天就闷得发烫，顶部的太阳能板之前见过不少项目直接粘在顶棚上，风吹日晒两三年就脱胶翘边，这次把太阳能板直接嵌进顶棚的铝型材框架里，边框压条做了隐藏式排水槽，雨水顺着框架导槽流到立柱侧边排走，不会渗到板缝里泡坏接线端。

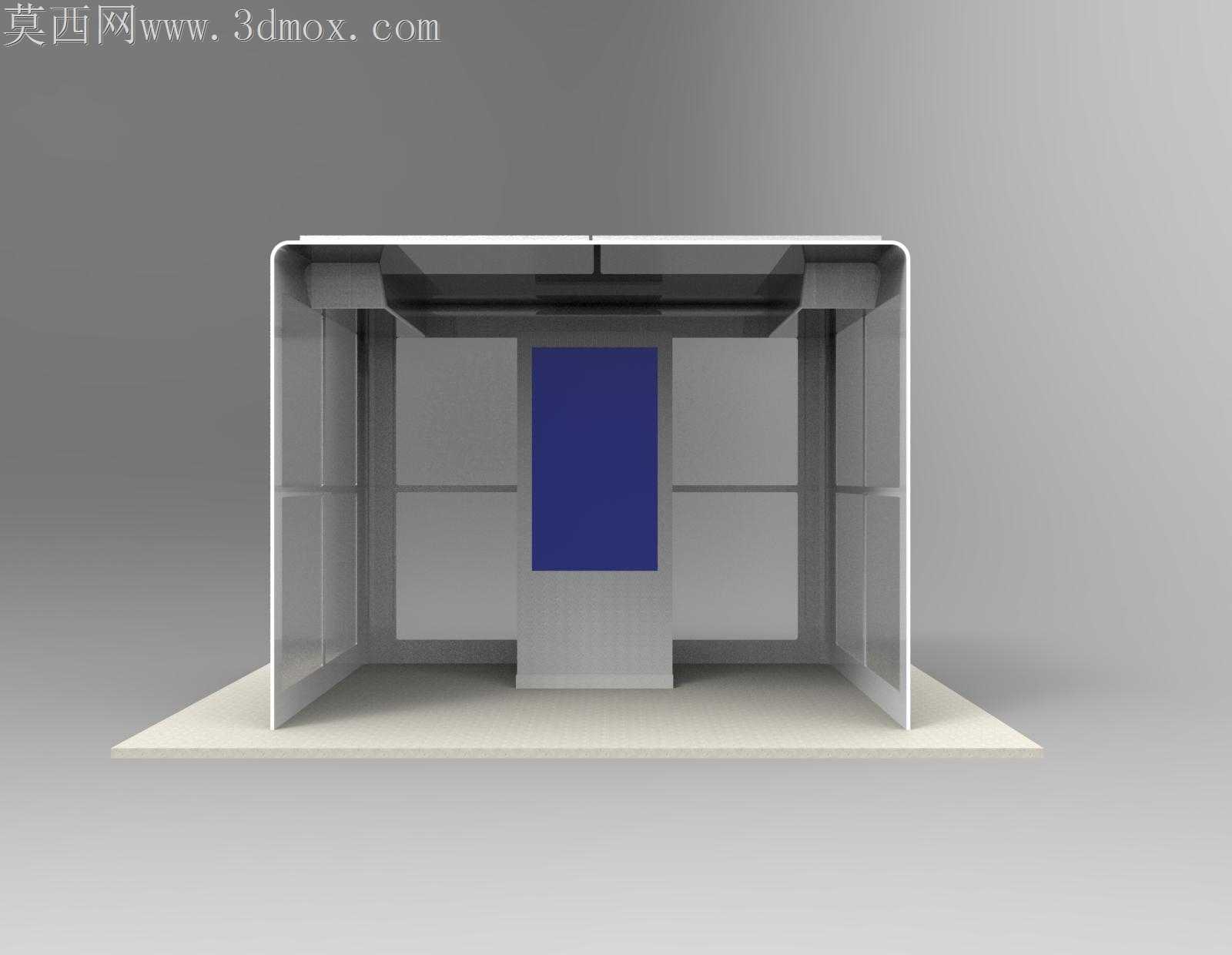

玻璃外壳的分格我改了三版，一开始做整面大玻璃，算下来运输途中的破损率太高，而且户外风压大的话整板玻璃的挠度超标，后来拆成2×2的分格，每块玻璃的尺寸刚好适配常规钢化玻璃的量产规格，不用额外开模裁切，省了不少定制成本。中间的信息屏安装位我留了上下10mm的调节间隙，之前做类似项目时屏体的安装公差卡太死，现场塞不进去只能撬边框，这次的安装支架做了腰型孔，哪怕屏体来料有尺寸偏差也能顺利对位。

跨软件转档的时候一开始把玻璃材质的透明度参数带错了，导进渲染环境里玻璃变成半透磨砂的效果，反复调了三次曲面的法线方向，才把玻璃的通透感、边框的金属反光调对，连太阳能板表面的栅格纹理都做了凹凸映射，不会看起来像一块平的黑塑料板。底部的安装底座我特意做了外伸的法兰边，之前见过不少信息亭直接用膨胀螺丝打在地面，时间长了周边地砖开裂底座晃荡，外伸法兰能把受力分散到更大的地面接触面积上，哪怕是人流大的商圈广场也不容易出现沉降歪斜的问题。

考虑到户外长期使用的工况，所有拼接缝隙都留了打胶槽，不会让密封胶露在外面积灰变黑，立柱内部留了穿线腔，太阳能板的接线、信息屏的电源线都能从腔体里走，不用在外边走明线影响美观，也避免线路被日晒老化。之前试做的小比例模型里，顶棚和立柱的连接位用的是直角拼接，组装的时候对位很麻烦，这次改成了插销式定位，安装时先把插销卡进立柱的定位孔，再打紧固螺丝，一个工人就能完成顶棚组装，不用两个人抬着对位半天。
