带太阳能板屋顶的户外服务亭结构设计

　　这款户外服务亭的结构设计，核心围绕户外公共场景的长期使用需求展开，首先要解决的就是露天环境下的设备防护与能源自给问题。从应用场景来看，这类设施多布置在城市步行街区、园区出入口、景区游线节点、公交场站旁等无外接供电条件或布线成本较高的公共区域，既可以作为自助查询终端的承载载体，也可搭配门禁、售卖、信息发布等功能模块使用，适配不同场景的公共服务需求。

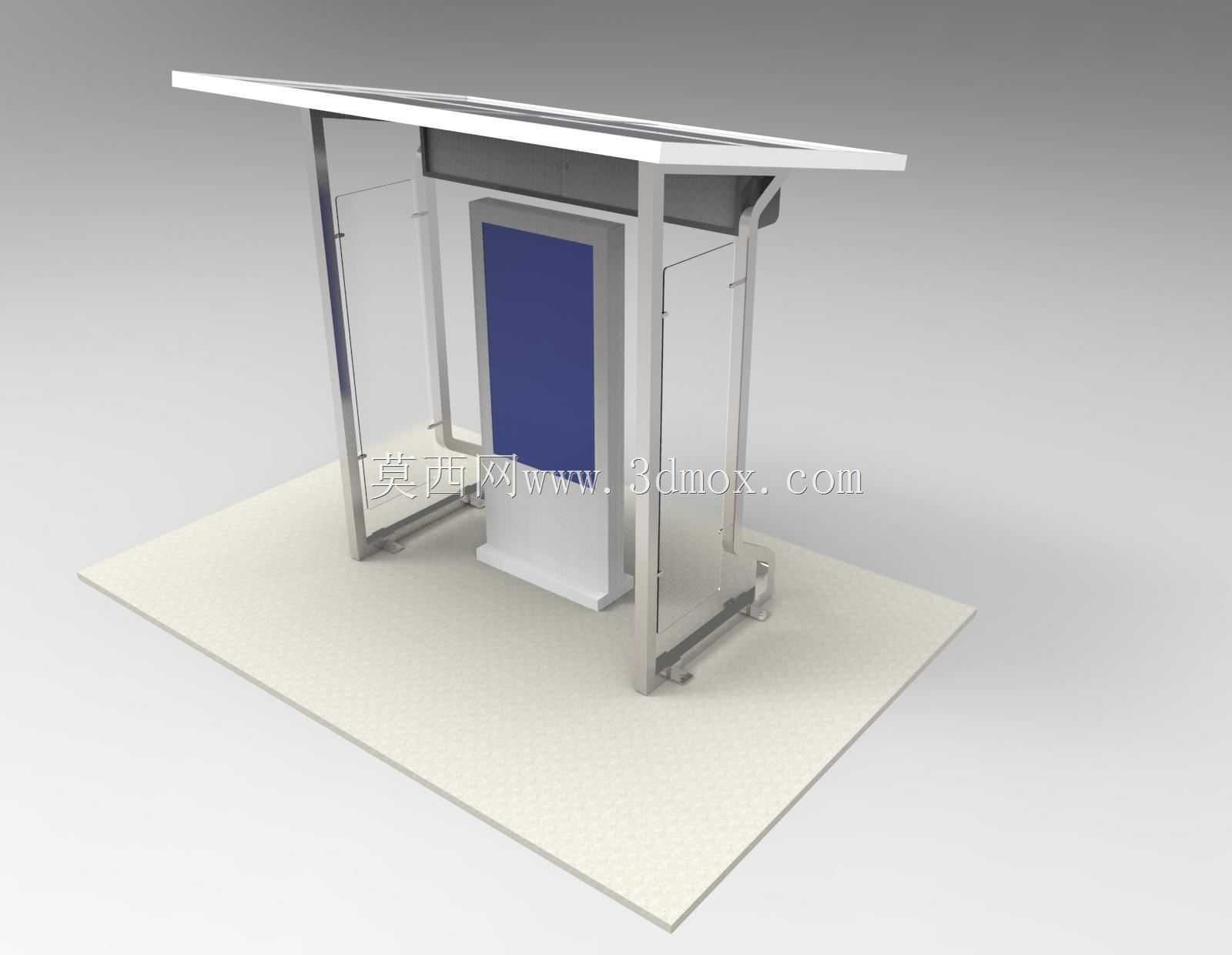

　　从功能特性上看，顶部集成的太阳能电池板屋顶是核心设计点，倾斜角度经过适配国内大部分区域的日照倾角计算，既能保证光伏组件的日均受光时长，同时自身的悬挑结构可形成足够的遮阳避雨覆盖范围，覆盖区域不仅包含亭身内置的设备区域，也能给亭前停留的使用者提供遮蔽空间。屋顶框架采用型材拼接结构，边框预留光伏组件的安装卡槽与走线槽，光伏线缆顺着立柱内部的空腔引至亭身下部的设备仓，避免线缆外露带来的老化、破损风险，同时兼顾外观整洁度。

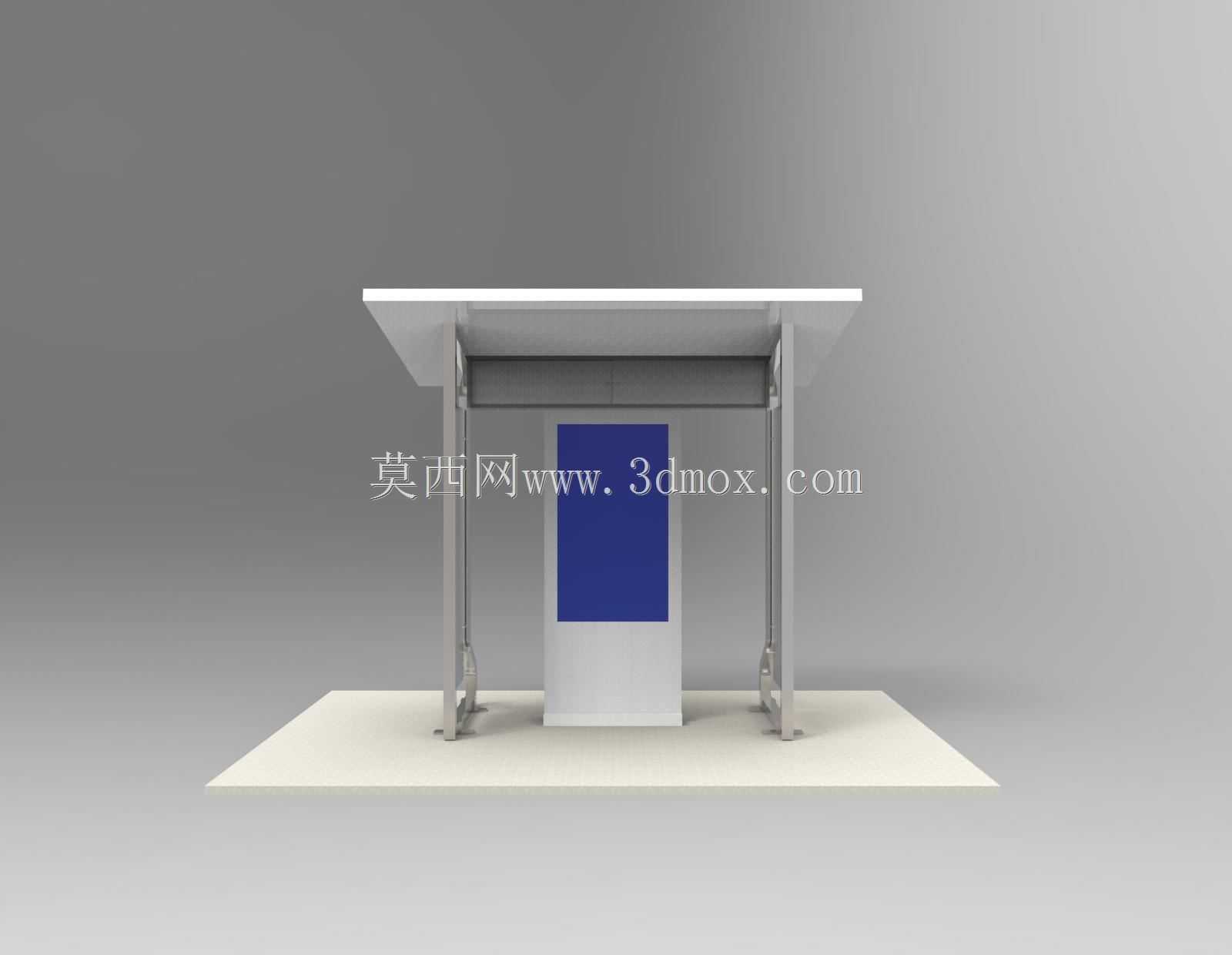

　　亭身主体采用框架式承载结构，主支撑立柱选用矩形截面型材，底部通过膨胀螺栓与硬化地面固定，安装时需保证基础地面的水平度误差控制在合理范围内，避免框架受力不均导致的门体开合不畅、玻璃面板应力破损问题。亭身正面预留大尺寸显示屏安装位，安装位周边设计有防水胶条嵌槽，屏幕嵌入后可达到户外使用的防水等级要求，屏幕后方的设备仓预留了足够的散热空间与设备安装点位，可放置工控主机、储能电池、充放电控制器等配套部件，仓门采用带锁的防水门结构，方便后期运维人员开启检修。

　　两侧的围护结构采用透明钢化玻璃搭配金属边框的设计，既不会遮挡周边视线，也能对亭内设备形成侧面防护，避免行人磕碰或异物撞击损坏内部部件。玻璃与金属框架的连接部位采用减震胶垫过渡，可缓冲户外大风、温差形变带来的应力，降低玻璃自爆的概率。整体安装边界方面，亭身主体占地尺寸适配常规人行道的剩余空间，不会占用盲道与主要通行路径，顶部悬挑的外沿超出亭身主体一定距离，保证雨天时雨水不会顺着亭身边缘滴落至亭内设备区，屋顶的排水坡度引导雨水从两侧立柱旁的排水槽导出，避免滴水影响亭前停留的人员。

　　设计过程中优先考虑了户外长期使用的耐候性，所有外露金属部件都做了对应的表面防腐处理，不同金属材料接触的部位都设置了绝缘垫片，避免户外潮湿环境下的电化学腐蚀问题。结构受力计算时，除了常规的自重载荷，还额外考虑了户外的风载荷、屋顶积雪载荷，保证在常规气象条件下的结构稳定性，连接节点都采用标准紧固件拼接，方便现场组装与后期部件更换，不需要复杂的现场焊接作业，降低现场安装的施工难度与周期。光伏系统的配置可根据搭载设备的功耗灵活调整，低功耗的信息查询类场景可选用小功率组件搭配小容量储能电池，若搭载售卖、充电类高功耗模块，可扩展光伏板面积与储能容量，适配不同的功能需求。
