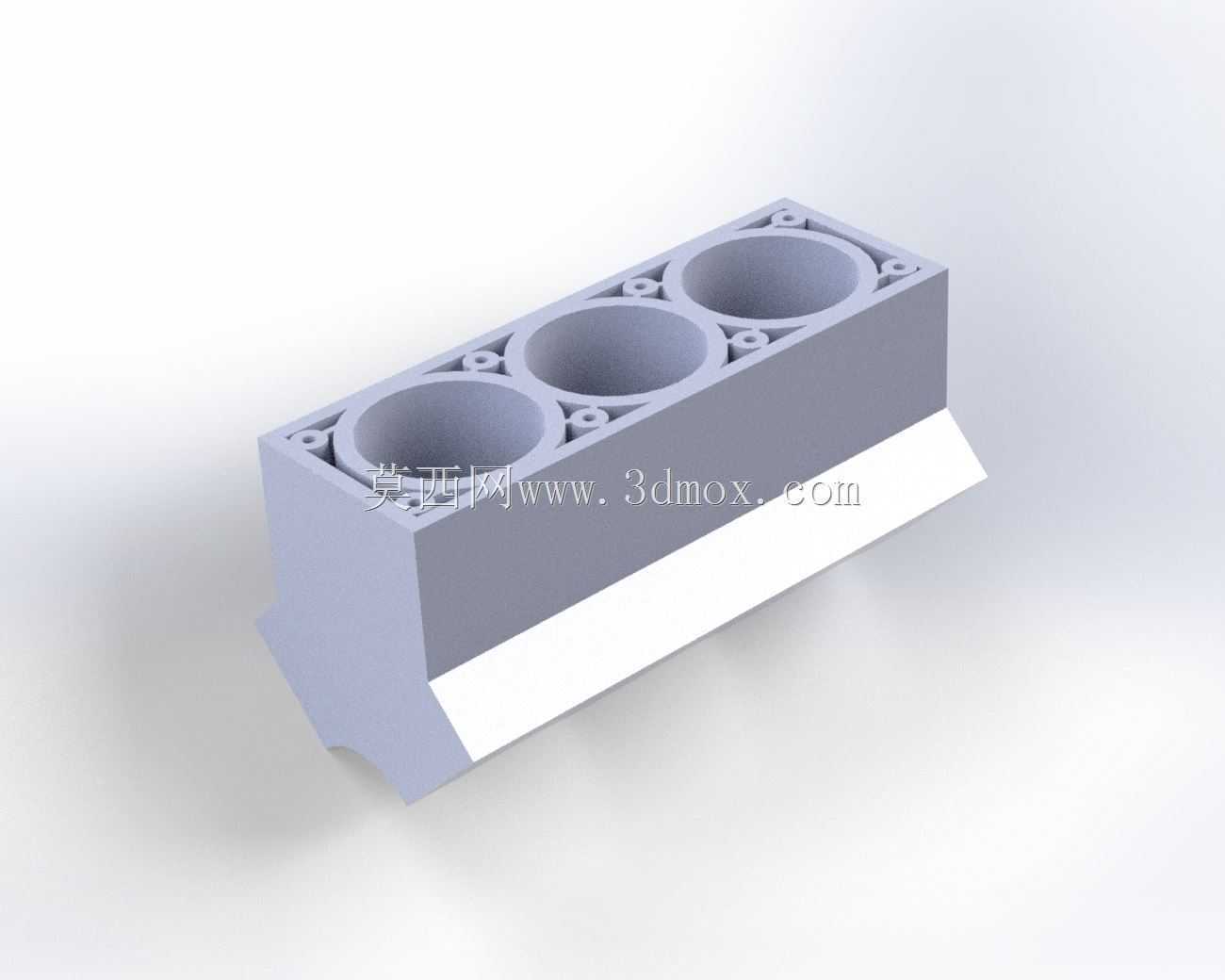

直列三缸缸体发动机结构三维数模

　　这款直列三缸缸体结构，是小排量内燃动力单元的核心承载基体，日常在紧凑型乘用车、小型通用发电机组、园林作业机械、轻型摩托艇动力配套场景中应用广泛，作为动力总成的骨架部件，它需要同时承载曲柄连杆机构的往复冲击、配气机构的安装定位、冷却润滑回路的密封隔离，还要兼顾整机与整车或配套设备的安装对接精度。从结构设计逻辑来看，该缸体采用整体式铸铁/铸铝成型思路，三个气缸腔沿直列方向等距排布，缸孔中心距的设定严格匹配对应排量的曲柄半径与连杆长度比值，既保证活塞往复运动时不出现缸壁偏磨，也尽可能压缩整机轴向尺寸，适配小空间动力舱的布置需求。每个缸孔周边设计有均匀分布的螺栓孔位，用于后续缸盖的压紧安装，孔位的位置度公差控制在0.05mm以内，

　　确保缸垫压紧时受力均匀，避免高温高压燃气冲蚀密封垫。缸体下部预留的曲轴安装腔，与主轴承盖的结合面经过精加工处理，同轴度公差满足曲轴高速旋转时的跳动要求，避免出现轴瓦偏磨、运转异响的问题。从安装边界来看，该缸体的侧向预留了机油滤清器、水泵、起动机的安装凸台，凸台的螺纹孔深度与位置经过匹配校验，不需要额外加装转接支架即可完成外围附件的装配；缸体侧面的水套开孔与冷却回路连通，冷却水可以顺着缸体水套包裹每个缸孔外壁，在发动机运转时带走燃烧室传递的多余热量，避免缸壁温度过高导致的爆震、润滑失效问题。油道设计集成在缸体壁厚内部，通过铸造预留的通道将机油泵输送的压力机油引导至各个主轴承、凸轮轴轴承位置，减少外接机油管路的数量，降低机油泄漏的风险。

　　缸体前端的正时机构安装腔，预留了正时链条/皮带的张紧器安装位，能够保证配气相位的精准传动，避免正时偏差导致的进排气时序错乱、动力输出下降问题。后端的飞轮壳连接法兰，端面平面度公差控制在0.1mm以内，确保飞轮与曲轴输出端的同轴度，减少动力输出时的转动振动。在建模过程中，所有安装孔位的拔模斜度、铸造圆角都按照实际铸造工艺要求设定，壁厚过渡均匀，避免出现壁厚突变导致的铸造缩孔、应力集中问题；缸孔内壁的加工余量预留0.3mm，满足后续珩磨工艺的加工要求，保证缸壁表面粗糙度达到适配活塞环密封的精度等级。这类三缸缸体的结构设计，核心是在小体积、轻量化的前提下，保证足够的结构刚度，平衡三缸机本身的一阶往复惯性力矩问题，

　　缸体下部的加强筋布局沿着曲轴受力方向延伸，既提升缸体整体抗扭刚度，也不会过多增加整机重量，适配小排量动力单元的轻量化设计趋势。实际选型匹配时，需要注意缸体的缸径参数与预设的活塞、连杆组件匹配，安装支脚的位置要与配套设备的动力舱安装点对齐，避免出现装配干涉；水套的流量参数要与冷却系统的水泵流量匹配，保证高负荷运转时各个缸的冷却均匀性，不会出现局部过热的问题。油道的通径设计要满足各个润滑点的机油压力需求，避免高转速时机油供应不足导致的部件干磨。
