轴承拉拔器桥接承载架结构设计

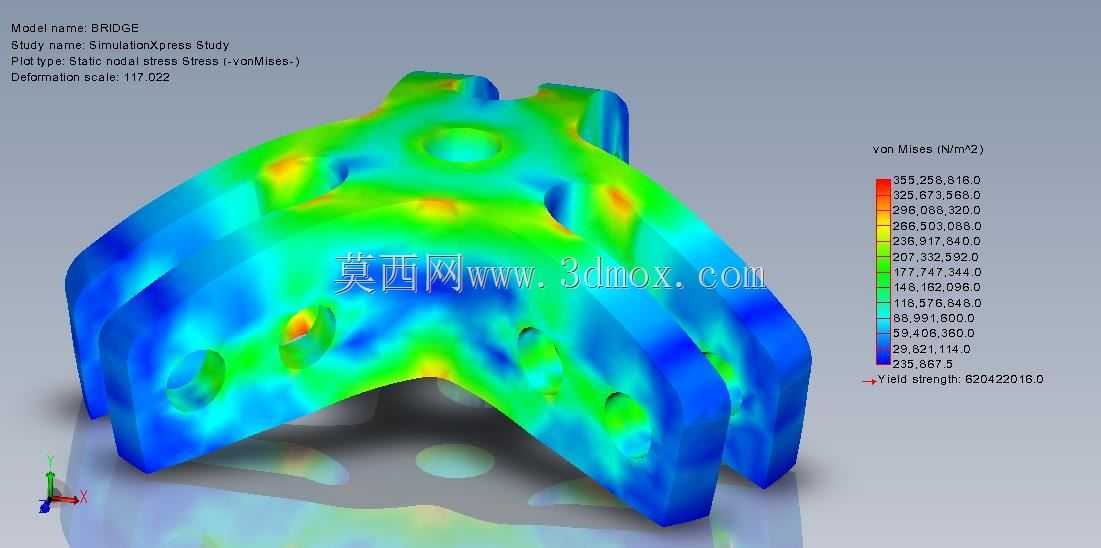

　　在设备运维的轴承拆卸作业场景中，拉拔器的桥接构件是整套工装的核心受力传递部件，直接决定了拆卸作业的稳定性与操作安全性。不同于普通的连接构件，该桥接架需要同时承受拉拔螺杆的轴向拉力、拉爪传递的偏载力矩，以及作业过程中可能出现的冲击载荷，因此结构设计阶段的受力校核是核心环节，从有限元应力云图可以看到，整体应力分布沿桥接弧面呈梯度变化，高应力区域集中在螺杆安装孔周边与拉爪连接的卡槽位置，设计时针对这些区域做了局部加厚与圆弧过渡处理，避免应力集中导致的构件变形或断裂。

　　从实际使用场景来看，这类桥接架主要适配过盈配合轴承的无损伤拆卸作业，常见于电机检修、传动辊道维护、减速机拆解等工况，作业时桥接架跨接在被拆轴承的外侧端面，中心孔穿入顶持螺杆，两端的卡槽连接对应规格的拉爪，旋转螺杆时顶持轴端，拉力通过桥接架均匀传递到两侧拉爪，将轴承平稳从轴颈上拉出，避免敲击、撬别带来的轴颈损伤或轴承碎裂问题。

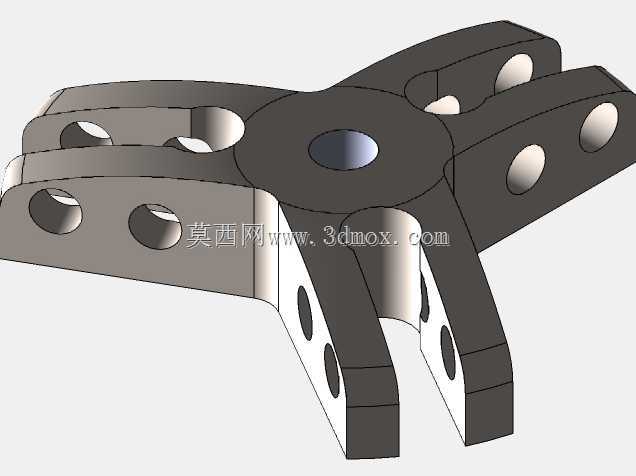

　　结构设计上采用了弧形桥身的构型，相比直板型桥接架，弧形结构能够在同等重量下获得更高的抗弯截面模量，同时弧形的内凹空间可以避让轴承端盖、密封件等周边突出结构，不需要额外拆除周边附件就能完成拉拔定位，大幅缩减检修作业的准备时间。两端的拉爪连接槽采用了等宽开口设计，可适配同载荷等级下不同长度的拉爪，通过更换拉爪就能覆盖一定尺寸范围内的轴承拆卸需求，提升工装的通用性。中心螺杆孔做了沉台处理，螺杆端面与沉台平面贴合，保证螺杆轴向与桥接架受力中心重合，避免偏载导致的螺杆弯曲或桥接架变形。

　　安装边界方面，桥接架的内弧半径决定了可适配的最大轴承外径，两端卡槽的间距决定了拉爪的最大张开距离，设计时需要匹配对应规格拉拔器的载荷参数，桥身的厚度根据额定拉拔力下的材料屈服强度做冗余设计，从应力分析结果来看，最大应力值远低于材料的屈服强度阈值，保证在额定载荷下的长期使用不会出现塑性变形。构件的所有棱边都做了倒钝处理，避免作业过程中划伤操作人员，表面的应力分布优化也让构件在承受冲击载荷时不会出现应力突变，适配检修现场复杂的作业条件，即使在非完全对中的拉拔工况下，也能通过自身的结构刚度分散偏载力矩，保证拉拔过程平稳，不会出现拉爪滑脱、构件崩飞的安全隐患。

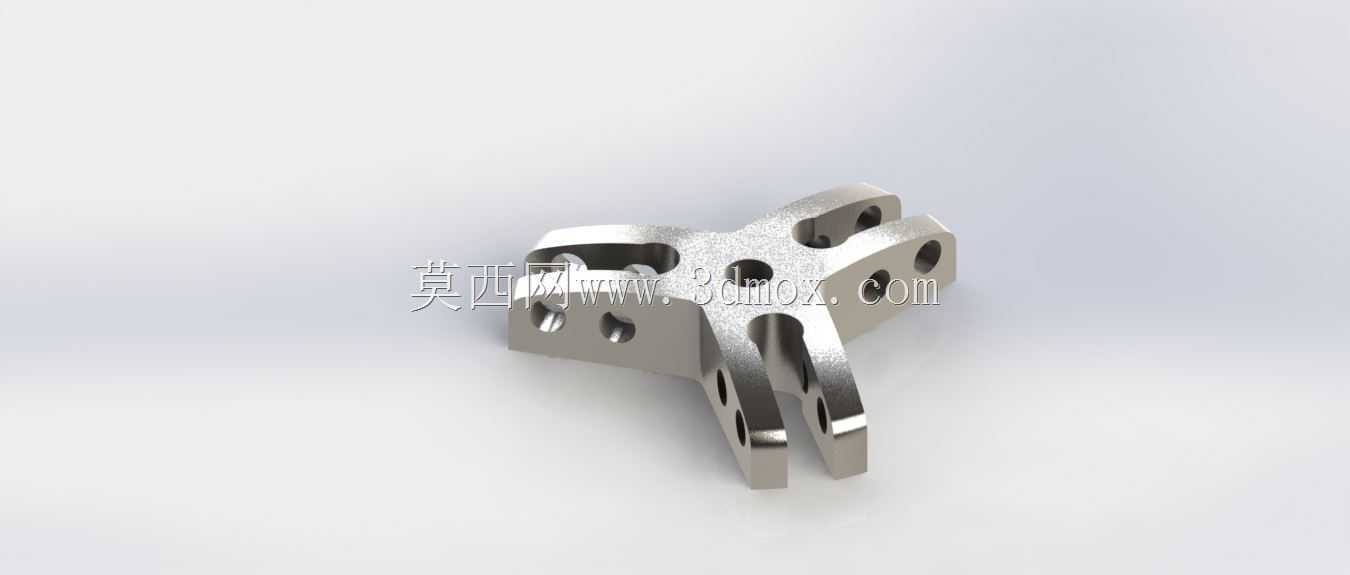

　　不同于一体式铸造的拉拔器桥身，该结构的尺寸设计兼顾了便携性与结构强度，整体重量控制在单人可手持操作的范围内，同时桥身的受力路径经过多次优化，拉力从中心螺杆孔向两端卡槽传递的过程中，应力沿弧形桥身均匀扩散，不会出现局部应力过高的问题。在实际建模过程中，针对连接槽的位置做了多轮尺寸迭代，保证拉爪装入后间隙适中，既不会因为间隙过大出现拉拔晃动，也不会因为间隙过小导致拉爪拆装困难。中心孔的同轴度公差控制在合理范围内，保证螺杆转动顺畅，不会出现卡滞问题。这类桥接构件作为轴承拉拔工装的核心承载部件，其结构合理性直接影响检修作业的效率与安全性，设计过程中需要结合实际检修场景的常见工况，兼顾通用性、强度与操作便利性，才能满足一线设备运维的实际使用需求。
