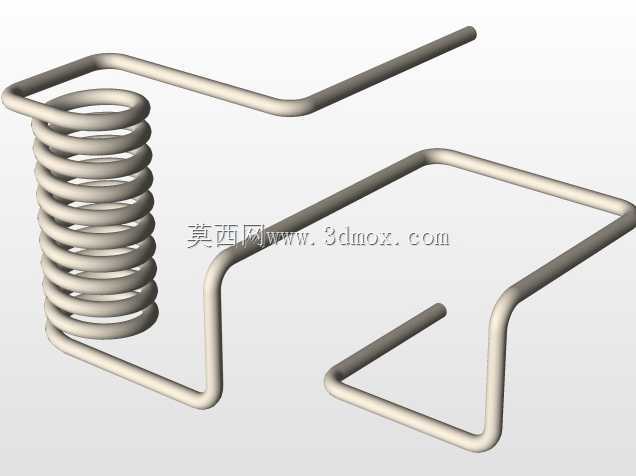

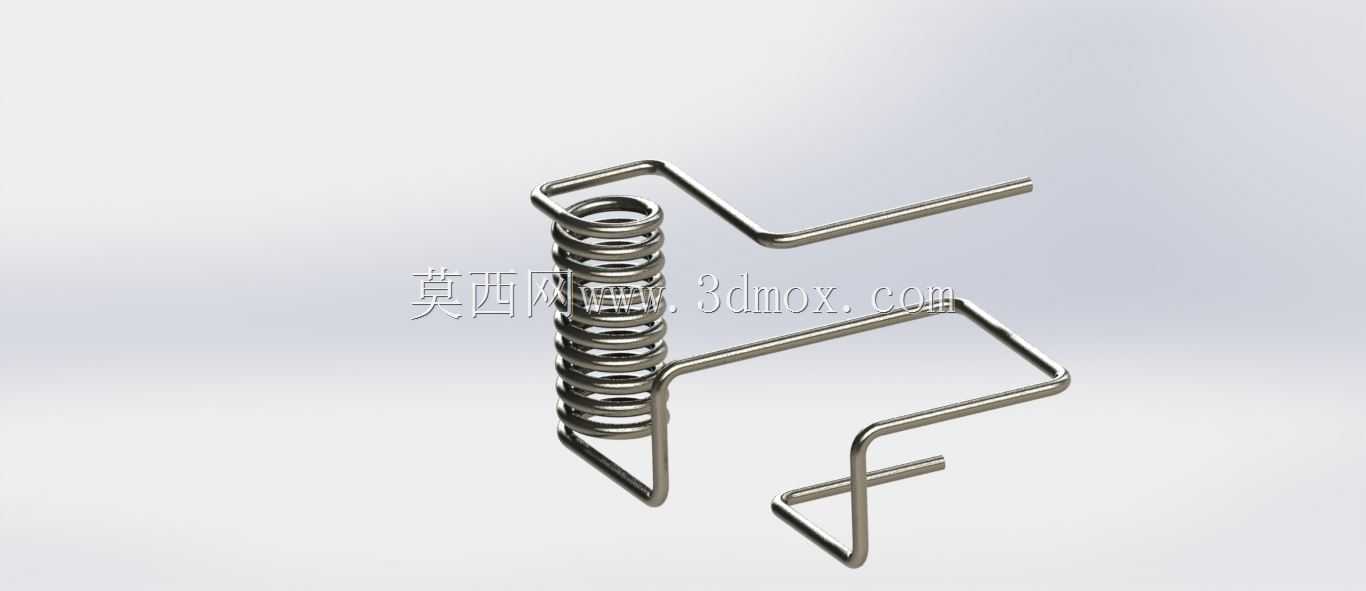

带弯折引脚的圆柱螺旋扭转弹簧结构

　　这类带双侧异形弯折引脚的圆柱螺旋扭转弹簧，常应用在需要提供周向复位扭矩、同时兼顾多方向安装限位的机电组件中，比如通讯设备的按键复位结构、小型翻盖机构的阻尼回弹组件、低压电器的触点分合驱动结构里，都能见到同结构弹性元件的身影。和普通直脚扭转弹簧不同，这个零件的引脚采用了多段三维弯折成型，不是单一平面内的折弯结构，这就要求建模阶段不能只用平面草图做扫描路径，必须通过三维草图定义每一段引脚的空间走向，匹配安装空间内的避让需求，避免弹簧在工作扭转过程中引脚和周边结构件发生运动干涉。从结构特性来看，中间的螺旋段是扭矩输出的核心部分，螺旋圈数根据所需的额定扭矩做匹配，每一圈的螺距保持均匀，保证扭转时各圈的应力分布一致，

　　不会出现局部应力集中导致的早期疲劳断裂。两端的弯折引脚没有采用常规的直臂或者扭臂结构，而是根据实际安装位的卡扣、卡槽位置做了多段直角弯折，其中一侧引脚延伸出较长的平直段，用来卡入固定基座的限位槽内，另一侧引脚做了双层弯折，既可以抵接在运动件的驱动面上，又能在弹簧压缩扭转时预留足够的变形空间，不会因为引脚刚性不足出现侧向翘曲。设计这类弹簧的时候，首先要确认的是安装边界的空间尺寸：螺旋段的外径要适配安装腔的内径，预留0.2-0.5mm的径向间隙，避免弹簧扭转时外圈和腔壁摩擦；两端引脚的弯折拐点位置要严格对应安装位的卡槽坐标，每一段弯折的长度公差控制在±0.1mm范围内，保证装配时引脚能顺利卡入对应位置，不需要额外做现场修配。建模过程中，

　　复合曲线的搭建是核心难点，螺旋段的路径可以通过螺旋线命令生成，但是两端引脚的路径必须和螺旋线的端点做G1连续相切，不然扫描生成的弹簧丝在螺旋段和引脚的衔接位置会出现折痕，实际生产时这个位置就会成为应力集中点，反复扭转后很容易从衔接处断裂。还要注意弹簧丝的直径选择，要匹配引脚弯折处的圆角半径，弯折处的内圆角不能小于丝径的1倍，不然冷弯成型的时候会出现丝径外侧开裂的问题。实际应用中，这类弹簧的工作扭转角度一般不会超过360度，装配时会有一个预扭角度，保证引脚始终和抵接面保持贴合，不会出现松脱异响。和平面内成型的扭转弹簧相比，这种三维空间弯折引脚的弹簧，能在有限的安装空间内实现多方向的力传递，不需要额外增加转接零件来改变力的传导方向，

　　能有效减少组件的零件数量，缩小整体机构的体积，在小型化的通讯终端、便携电子设备、微型低压开关里应用优势非常明显。建模时还要考虑弹簧工作时的变形让位，引脚的弯折角度不能设计成完全贴合安装位的死点位置，要预留1-2度的活动余量，避免弹簧扭转到极限角度时引脚被刚性结构卡死，失去弹性复位能力。另外，螺旋段的两端并紧圈要做磨平处理，保证弹簧装配后端面和安装基座的贴合度，不会出现倾斜偏载，导致扭转时扭矩输出不稳定。
