嵌入式通讯终端壳体结构概念设计方案

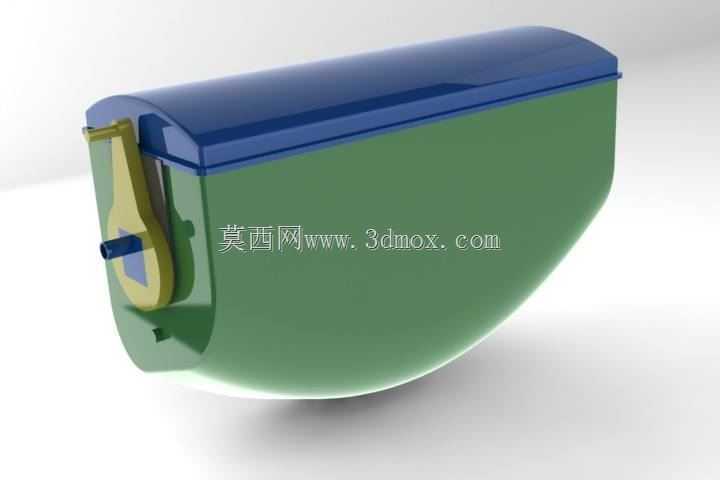

　　这款嵌入式概念结构件，主要面向小型通讯终端的嵌入式安装场景设计，适配工业控制柜、户外通讯节点、便携检测设备等需要将通讯模块内嵌安装的使用环境，解决传统外露式通讯模块易磕碰、防护等级不足、安装后与设备本体贴合度差的实际工程问题。从结构功能来看，主体采用弧面收边的盒型主体设计，上盖与下壳通过侧边的旋扣结构实现快装连接，无需额外螺丝紧固件，既减少了装配工序的零件数量，也避免了螺丝孔位带来的密封薄弱点，侧边的旋扣带有定位止口，装配到位后会有明确的触感反馈，能保证上盖与下壳的配合间隙均匀控制在0.2mm以内，满足基础的防尘防泼溅要求。壳体内部预留了规整的安装空间，可容纳常规尺寸的通讯主板、天线模块与接线端子，侧壁预留的穿线孔位带有密封槽，

　　可搭配橡胶密封圈实现线缆引出部位的防护，避免粉尘、水汽从接线位置进入壳体内部侵蚀电路元件。设计过程中优先考虑了嵌入式安装的边界适配性，壳体背部为平直安装面，可直接贴合设备内壁或者安装基板固定，前端的弧面过渡设计，能在嵌入安装后与设备外表面形成顺滑的衔接，不会出现突兀的棱角，既提升了整体外观的一致性，也能避免安装后突出的边角勾挂线缆或者对操作人员造成剐蹭。侧边的旋扣结构除了实现上下壳的连接，同时兼具安装固定的功能，在嵌入式安装场景下，旋扣旋转90度后可卡入安装面板的预留卡槽内，无需额外在壳体上打安装孔，就能实现整个模块的快速固定，后期维护拆卸时只需反向旋转旋扣即可将整个模块取出，大幅降低现场维护的操作难度。从尺寸边界来看，

　　壳体整体长度控制在120mm区间内，宽度为70mm，嵌入安装后突出安装面板的高度不超过15mm，不会占用过多的设备外部空间，适配大部分小型工业设备、便携检测仪器的面板安装预留尺寸，内部腔体的有效安装空间可达85mm50mm30mm，足够容纳主流的低功耗通讯模块、定位模块以及配套的电源管理电路，腔体内部预设了两个M2的螺丝柱，可直接固定PCB板，不需要额外增加安装支架，减少整体装配的零件数量。壳体的壁厚设计采用均匀2mm的壁厚方案，既保证了结构强度，在常规1米跌落工况下不会出现壳体开裂的情况，也能控制整体的材料用量，降低批量生产的成本，上盖采用半透明的深蓝色材质，可在不打开壳体的情况下观察内部模块的指示灯状态，

　　无需额外在壳体上开孔设置指示灯导光柱，进一步减少了壳体的开孔数量，提升整体防护性能。在实际应用场景中，这类嵌入式通讯模块壳体可适配工业现场的设备数据采集终端、户外环境监测节点的通讯模块、便携检测设备的无线传输单元等多种使用场景，相比传统的方形螺丝固定壳体，这款概念设计的快装结构能将现场装配与维护的时间缩短60%以上，弧面的外观设计也能更好的适配消费类、工业类设备的外观设计风格，不会出现传统工业壳体过于生硬的视觉感受。结构设计阶段还考虑了不同安装场景的适配性，除了面板嵌入式安装外，壳体背部的平直平面也可通过背胶或者扎带固定在设备内部的安装梁上，作为内置通讯模块的防护壳体使用，侧边的旋扣在这种安装场景下可作为线缆固定的挂点，用来绑扎整理内部的连接线缆，避免线缆晃动拉扯到模块的接线端子。整个结构没有复杂的倒扣与异形结构，采用常规的注塑工艺即可实现批量生产，上下壳的分型面设置在侧边的旋扣位置，不会在外观面留下明显的分型线痕迹，能保证外观面的整洁度，模具结构简单，不需要复杂的抽芯结构，能有效控制模具开发的成本与周期，适合小批量试产以及大规模量产的不同需求。
