微缩复刻比萨斜塔立体结构造型设计

　　做建筑微缩结构设计时，最先要明确的是应用场景边界，这类斜塔造型的三维结构，常被用于文创展陈摆件制作、文旅场景沙盘配景、3D打印个性化定制、建筑科普教学演示等多个方向，不同场景下对结构细节的取舍逻辑完全不同。如果是面向展陈摆件的量产需求，就要优先考虑壁厚均匀性，避免打印或注塑时出现局部缩痕，每层回廊的镂空结构不能做的过细，否则批量生产时容易出现断柱、缺边的问题，外倾斜的角度要严格控制在视觉还原和结构稳定的平衡点上，不能为了追求视觉上的倾斜感过度放大倾角，导致整体重心偏移，摆放时容易倾倒。如果是用于沙盘配景，就要适当简化底层基座的细节纹理，把整体外轮廓的识别度放在第一位，毕竟沙盘场景中建筑是配属元素，不需要过度刻画局部的券柱细节，只要远观能快速识别出比萨斜塔的标志性倾斜轮廓和层叠回廊结构即可。

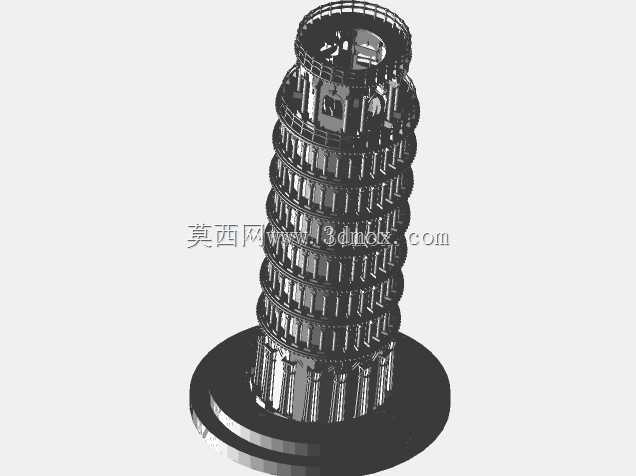

　　从结构设计思路来看，整个造型采用分层堆叠的逻辑还原原建筑的层级感，从底部圆形基座开始，向上逐层收窄直径，每一层的回廊立柱都做了等距排布，还原罗马式建筑的券柱特征，同时每一层的外沿都做了微小的凸缘结构，既还原原建筑的层间腰线，也能在3D打印时给上层结构提供足够的支撑接触面，不需要额外添加过多支撑结构就能完成打印，降低后处理的工作量。塔身的倾斜角度是整个设计的核心参数，设计时要把整体重心的投影控制在底部基座的承载面范围内，哪怕是做1:1000的微缩比例，也要反复校核重心位置，避免打印完成后出现摆放不稳、侧翻的问题。

　　考虑到不同加工工艺的适配性，整个造型的所有镂空位置都做了最小壁厚限制，比如回廊的立柱直径不小于1.2mm，层间的镂空缝隙不小于0.8mm，既保证FDM打印时不会出现堵料断丝，也能适配光固化打印的细节精度要求，同时如果用于注塑开模，这些尺寸也能满足模具脱模的斜度要求，不需要做大幅度的结构修改就能直接转量产。塔身表面的纹理做了适度简化，没有完全复刻原建筑的砖石凹凸细节，而是用规整的层叠线条模拟砖石砌筑的肌理，既保留了建筑的质感，也不会因为表面细节过多导致文件过大，或者加工时出现表面毛刺过多的问题。

　　安装边界方面，底部基座设计为平整的圆形平面，不需要额外的固定结构就能直接平稳放置在平面台面上，如果是需要固定在沙盘底板上，也可以在基座底部预留1-2mm深的定位孔，方便后期加装定位销实现快速安装固定，基座的直径设计为塔身最大直径的1.3倍，进一步提升放置的稳定性，哪怕是受到轻微的外力触碰也不会轻易倾倒。内部结构做了中空处理，在保证外壁强度的前提下尽可能降低整体重量，同时中空的结构也能节省打印材料，降低制作成本，中空部分的壁厚统一设置为1.5mm，既能保证结构强度，不会因为轻微挤压出现变形，也不会因为壁厚过厚导致打印时出现内部应力开裂的问题。

　　在细节处理上，塔顶的穹顶结构做了简化处理，保留了原塔顶的环形围栏和中心穹顶的轮廓，没有过度刻画顶部的小型构件，避免因为顶部结构过重拉高整体重心，同时塔顶的尺寸做了适度收窄，和下层塔身形成自然的比例过渡，不会出现头重脚轻的视觉感受。每一层的券洞都做了贯通处理，光线可以从塔身一侧穿过券洞从另一侧透出，提升造型的通透感，用作桌面摆件时也能有更好的光影效果。整个造型没有设计可拆卸的分体结构，采用一体化成型的设计思路，减少装配环节的工作量，不管是3D打印还是小批量复模，都可以一次成型，不需要后续粘接组装，提升成品的结构整体性。
