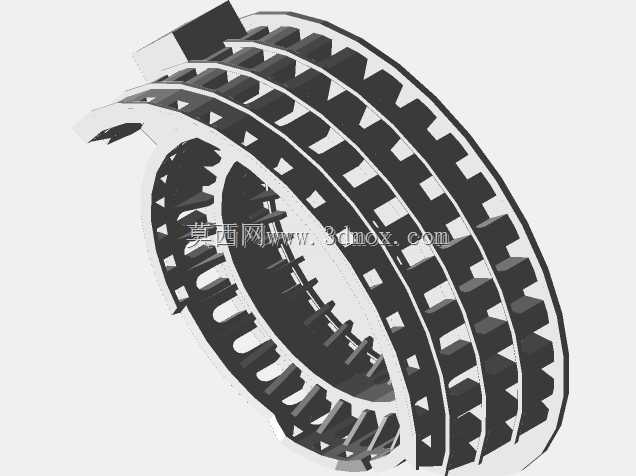

环形带齿柔性传动履带结构三维设计

　　在小型履带行走机构、精密环形输送线、特种巡检机器人行走端的设计场景中，这类环形带齿柔性传动结构是核心的动力传递与行走承载构件，区别于常规开式同步带，该结构采用闭合环形一体式成型设计，外侧排布等距矩形啮合齿，内侧设置连续导向限位槽，整体可直接套装在对应节距的驱动轮、导向轮与承重轮组上，无需额外的接驳接头，避免了接头位置带来的传动跳齿、运行异响与疲劳断裂风险。从实际使用场景来看，这类结构常应用在狭小安装空间内的环形传动工位，比如小型分拣设备的环形输送段、室内巡检机器人的行走履带、桌面级自动化设备的环形进给单元，这类场景对传动件的运行平顺性、安装空间占用率有较高要求，常规的链条传动、平带传动要么需要额外张紧结构占用空间，

　　要么啮合精度不足无法满足精准进给的需求。该结构的设计思路围绕啮合可靠性与柔性弯折需求展开，外侧的矩形齿采用等节距排布，齿形参数与驱动轮的齿槽完全匹配，啮合过程中齿面与轮槽的接触面积充足，可传递的扭矩范围覆盖小型设备0.5N·m到5N·m的常规需求，不会出现小负载下的打滑问题；内侧的导向槽沿环形整周连续设置，槽宽与导向轮的导向凸缘尺寸匹配，运行过程中可限制结构的横向窜动，避免高速运行时出现脱轮风险。结构的基体部分采用柔性可弯折设计，弯折半径适配常规小直径导向轮的曲率要求，反复弯折过程中齿根位置的应力集中区域做了圆弧过渡处理，避免长期运行出现齿根开裂的疲劳失效问题。从安装边界来看，

　　该环形结构的内周周长对应套装轮组的中心距设计公差控制在±0.2mm范围内，安装时无需额外设计大幅可调的张紧机构，仅需在其中一个轮组位置设置5mm以内的张紧调节余量即可完成装配，整体占用的安装空间比同负载能力的链条传动结构缩小30%左右。结构的齿高、齿厚参数经过匹配校核，啮合过程中齿顶与轮槽底部预留0.1mm的间隙，避免加工误差带来的卡滞问题，齿侧间隙控制在0.05mm范围内，既保证传动过程中的反向空程量满足精密进给的要求，又不会因为间隙过小出现装配卡滞、运行阻力过大的问题。在实际选型适配过程中，这类结构的宽度尺寸可根据负载需求调整，对应不同的承重要求，宽度越大可承受的径向负载与传递扭矩越高，同时运行过程中的结构稳定性越强，

　　不会因为负载偏载出现侧翻、脱齿问题。结构的外侧齿面除了啮合传动功能外，在行走场景下可直接作为接触面，齿间的间隙可提升与接触面的抓附能力，在光滑地面、小幅倾斜面上行走时不会出现打滑，适配小型机器人在不同室内地面的行走需求。设计过程中针对弯折疲劳的问题，对齿根与基体连接位置做了等强度过渡，不同位置的壁厚根据弯折时的应力分布做了差异化设计，弯折时受拉应力的外侧区域壁厚适当增加，受压应力的内侧区域保持合理的柔性，既保证整体的结构强度，又不会因为刚度过大导致弯折阻力过高、驱动负载增大。这类环形带齿结构相比分体拼接的履带结构，没有拼接位置的强度薄弱点，运行过程中不会出现拼接位置的冲击异响，整体运行噪音可控制在40dB以内，适合对运行噪音有要求的室内办公场景下的自动化设备使用。在装配适配时，需要注意驱动轮、导向轮的共面度误差控制在0.1mm以内，避免轮组偏斜导致结构侧边出现异常磨损，缩短使用寿命；同时张紧力的调整需要控制在合理范围，张紧力过大会增大弯折阻力与轴承负载，张紧力过小则容易出现跳齿、脱轮问题，实际装配时以结构按压可产生5%左右的形变量为适宜张紧状态。
