汽车冲压线用亚克力管材夹持固定夹结构

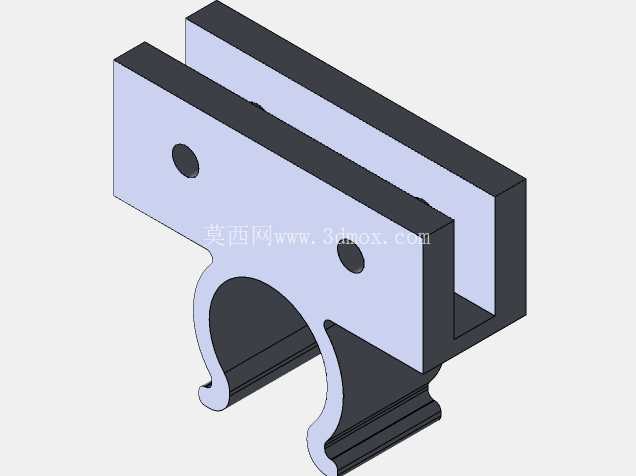

这款夹持件主要面向汽车冲压生产环节的管材辅助定位场景，在冲压工位的上下料衔接、半成品管件周转过程中，承担亚克力材质管材的侧向夹持与位置固定作用，避免薄壁亚克力管材在工位传递时出现表面划伤、位置偏移问题，适配汽车内饰配套亚克力管材的冲压工序辅助装夹需求。从结构设计逻辑来看，整体采用双侧立板加底部承托的组合构型，两块平行设置的立板作为夹持主体，预留的两个圆形安装孔可直接通过标准紧固件与冲压工位的侧装支架连接，安装孔的孔位公差按照IT7级精度控制，保证安装后双侧立板的平行度误差不超过0.02mm，避免夹持时出现单侧受力挤压管材的问题。立板下部延伸出的弧形卡口是核心的夹持工作面，卡口的弧度根据常用亚克力管材的外径做适配设计，卡口边缘做了R1.5的圆角倒钝处理，不会在亚克力管材表面留下压痕，同时卡口下端的小尺寸弯钩结构可以在管材卡入后形成防脱限位，即便工位传递过程中出现小幅振动，管材也不会从夹口处滑脱。底部的承托边与立板采用一体化折弯构型，不需要额外焊接拼接，既减少了加工工序，也避免了焊接变形带来的夹口位置偏差，承托边的宽度设置为12mm，刚好可以托住管材的下侧母线，配合弧形卡口形成三点定位的夹持状态，装夹时不需要额外调整位置，管材顺着卡口推入即可自动找正中心。在安装边界方面，这款管夹的整体厚度控制在28mm，双侧立板的外侧间距为36mm，安装时只需要在配套支架上预留40mm的侧向安装空间即可，不会占用过多冲压工位的操作空间，两个安装孔的中心距设置为22mm，适配行业内通用的侧装支架孔位标准，不需要对现有工位支架做二次打孔改造即可直接替换安装。夹持工作面的表面没有做硬质氧化处理，而是采用了细磨砂的表面处理工艺，表面粗糙度控制在Ra1.6，既保证足够的摩擦力避免管材转动，也不会因为硬度过高刮花亚克力管材的透明表面。考虑到冲压车间的日常使用场景，这款夹件的板材选用冷轧钢板冲压成型，整体做了镀锌防锈处理，可以适应车间内少量切削液飞溅、空气湿度偏高的工作环境，长期使用不会出现锈蚀脱落污染管材表面的问题。在实际使用过程中，这款管夹除了应用在汽车冲压线的亚克力管材定位外，也可以适配小尺寸薄壁金属管材、塑料型材的临时装夹，弧形卡口的开口尺寸预留了0.5mm的弹性变形余量，对于外径偏差在±0.3mm范围内的管材都可以稳定夹持，不需要更换夹件。设计时特意规避了复杂的活动结构，整体没有弹簧、转轴等易损部件，日常使用不需要定期维护，即便出现磨损也可以直接整体更换，维护成本极低。夹件的整体重量控制在85g左右，安装后不会给侧装支架带来额外的负重负担，支架的受力载荷远低于材料的许用应力值，长期使用不会出现支架变形问题。在冲压工序的上下料环节，操作人员只需要将管材对准卡口轻轻推入即可完成装夹，取件时直接向上抬起管材就能脱出，单手即可完成操作，不会额外增加操作人员的动作负担，能够有效提升工位的上下料效率。夹件的立板上部做了15度的导向斜角，管材推入时可以顺着斜角自动滑入卡口位置，即便操作人员对位存在小幅偏差也能顺利装夹，降低了操作的对位精度要求。
