Nema23步进电机直角安装固定支座

　　这套L型支座主要面向Nema23规格步进电机的侧向竖立安装需求，在数控滑台、小型雕刻机、送料机构、3D打印运动轴以及各类自动化单机改造中十分常见。现场布局时，电机往往不能直接贴在设备立板上，或者需要把轴端朝向水平方向输出，借助这种直角过渡件就能把电机法兰面与设备基准面建立起稳定的垂直关系，省去临时拼焊垫块、反复找正的麻烦。

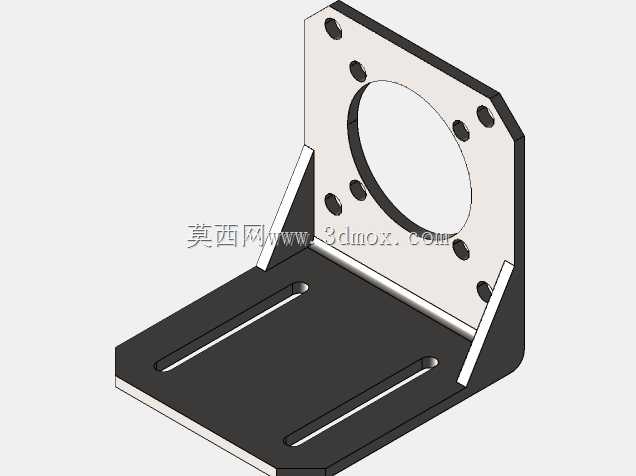

　　从结构上看，支座由水平底板和竖直法兰板两部分垂直相交构成，转角内侧增设了两块三角形加强筋。步进电机在加减速、换向时会产生不小的倾覆力矩，单薄的折弯板长期受载容易在焊缝或折弯根部出现疲劳变形，加强筋恰好把法兰板承受的径向力直接传递到底板，使整个支撑形成封闭的力流路径，刚性明显优于无筋的简易弯板。

　　竖直法兰板中央开出大直径圆孔，电机输出轴及轴端联轴器、同步带轮可以从孔中穿过，避免与板面干涉。孔周按Nema23安装孔位均布多组安装孔，孔位围绕中心呈圆周排布，适配57系列步进电机前端盖的标准螺孔，电机从背面穿入螺钉即可固定。法兰板外缘做了切角处理，既减轻重量，也给扳手工位留出操作空间。

　　水平底板上开设两条平行的长圆腰形槽，这是整个支座在设备台面上调节位置的关键。腰形槽允许支座沿槽长方向整体滑移，装配时可以先松开固定螺钉，推动电机调整同步带张紧度或齿轮啮合间隙，待齿面接触、带张力达到要求后再锁紧，这种可调设计比圆孔固定更适应现场公差累积。底板保持足够厚度，锁紧后接触面压强分布均匀，不易在振动中松动。

　　建模时需要重点控制几个边界：法兰面与底面的垂直度直接决定电机轴与导轨方向的平行度，孔位中心到底板安装面的高度决定带轮或丝杠的中心高，腰形槽的宽度与间距要匹配常用内六角螺栓及台面T型槽。设计中把电机外径、轴伸长度、螺钉头部沉孔空间一并纳入包络检查，确保电机装入后尾部不与周边管线、护罩干涉。整体采用钣金折弯或机加工板材均可实现，表面做发黑或阳极处理后即可用于常规工业环境。
