L型带门钣金电气控制箱壳体结构

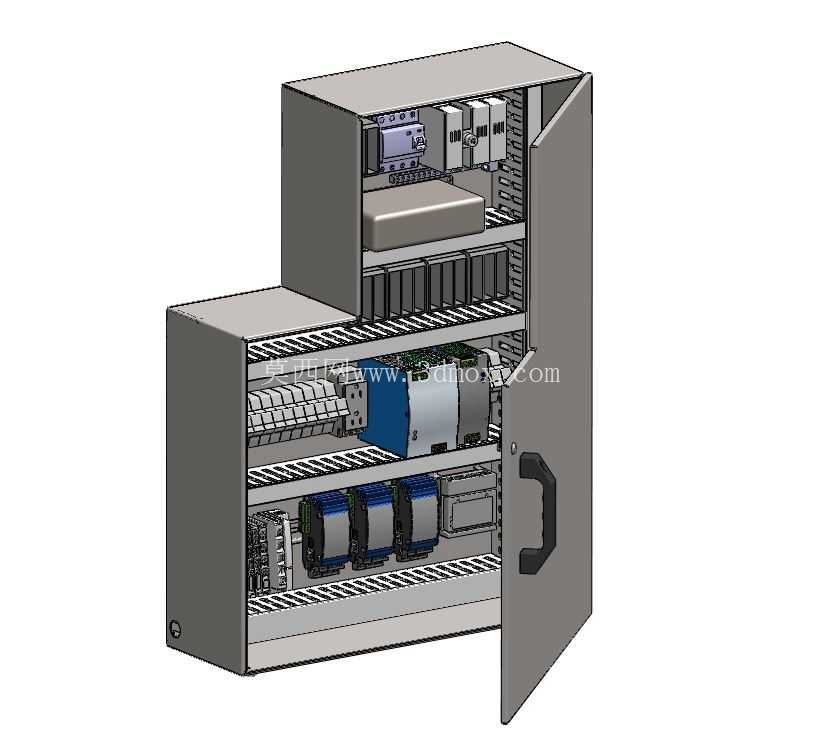

这款L型带门钣金电气外壳，是针对紧凑型工业电控场景开发的安装承载结构，日常多应用在车间小型设备旁挂装、自动化产线工位侧嵌装、小型动力设备就近配电的场景中，用来承载低压控制回路的核心元器件，替代传统方正型电控箱在狭窄安装空间里的适配短板。从实际使用场景来看，很多车间的设备安装位会存在立柱遮挡、管线排布挤占空间、操作面需要预留检修开门空间的问题，常规方正电控箱要么开门时会碰到周边管线，要么突出安装面过多影响人员通行，这款L型的壳体结构就是针对这类空间痛点做的结构优化，阶梯式的外形可以让箱体一部分嵌入安装面的预留凹位，另一部分突出的区域刚好布置操作频次高的开关、接线端口，既压缩了整体外凸的安装尺寸，又不会影响箱门的正常开合角度。

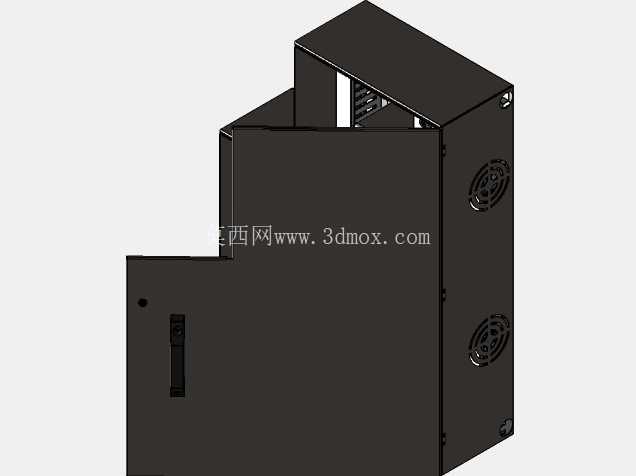

从功能特性上看，壳体采用整体折弯焊接的钣金成型工艺，侧边预留了两组通风散热的格栅开孔，对应内部安装发热型元器件比如电机驱动器、开关电源时的自然散热需求，不需要额外加装强排风组件就能满足常规工况下的温升控制要求。箱门采用内嵌式的门锁结构，关闭后和箱体表面齐平，不会额外突出占用空间，门锁的安装位做了局部加强折弯，避免长期开关门出现钣金变形的问题。箱体内部的安装面预留了标准化的安装孔位矩阵，可以兼容导轨式接线端子、熔断器座、电源模块、小型电机驱动器等常规低压电控元件的安装，不需要二次打孔就能完成元器件排布，减少现场安装的加工工作量。

设计思路上，这款壳体优先考虑了安装边界的适配性，L型的阶梯结构做了等比例的折弯圆角处理，避免锐边在安装检修时划伤操作人员，箱体的拼接焊缝全部做在内侧，外表面保持平整，方便做喷塑、喷漆的表面处理，适配不同车间的防腐、外观要求。箱门和箱体的连接采用隐藏式合页，从外部看不到连接结构，既提升了整体外观的整洁度，也避免合页积灰卡滞的问题，合页的转动间隙做了公差优化，开关门时不会出现晃动、蹭边的情况。箱体的进线孔位预留了可敲落的压片结构，现场布线时可以根据线缆的数量、直径选择敲开对应位置的孔位，不需要现场切割开孔，提升布线施工的效率。

从安装边界来看，这款壳体的L型结构让安装固定孔位分布在两个不同的平面上，挂装时可以通过两个平面的固定点分散承重，相比单平面固定的方正箱体，承重能力提升30%以上，即使内部装满元器件也不会出现安装位变形、箱体下坠的问题。突出的阶梯部分刚好作为箱门的安装基准面，箱门打开后可以完全露出内部的元器件安装区，检修时不需要探身到箱体深处就能完成接线、元件更换的操作，降低日常维护的操作难度。壳体的板材厚度根据不同部位的受力情况做了差异化选择，安装元器件的主背板采用更厚的钣金板材，避免元器件安装后出现背板变形，外覆盖的门板、侧盖板采用稍薄的板材，在保证结构强度的前提下控制整体重量，方便单人完成搬运、安装作业。

在实际工程应用中，这类L型电控壳体特别适合安装在空间局促的设备侧面，比如小型输送线的驱动端旁、机床的操作侧立柱上、小型包装设备的电控区，既可以就近布置控制元件缩短动力线缆、控制线缆的走线长度，减少线缆压降和信号干扰，又不会因为箱体体积过大影响设备的正常操作和人员通行。壳体的表面处理可以根据使用环境选择不同的涂层，普通车间环境采用常规喷塑处理就能满足防锈防腐蚀的要求，在有油污、轻微腐蚀介质的车间环境，可以选择耐油污的特种涂层，延长壳体的使用寿命。内部的安装空间做了分区设计，L型的高位区域可以布置发热量大的驱动器、电源模块，利用热空气上升的原理提升自然散热的效率，低位区域可以布置接线端子、保险座等发热小的元器件，优化内部的温度分布，避免局部温度过高影响元器件的使用寿命。
