Nema17带行星减速步进电机结构

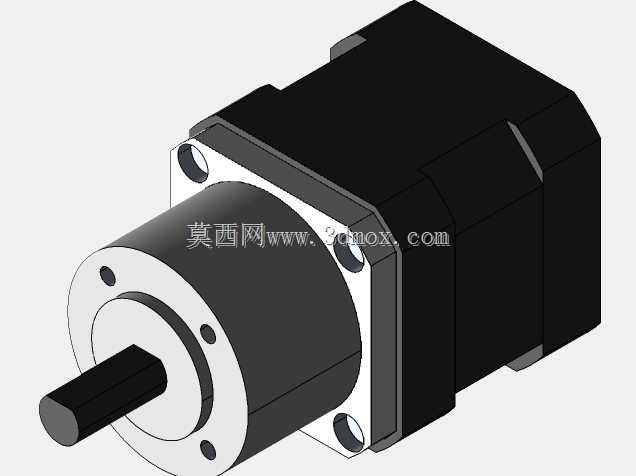

　　该模型呈现的是一款集成行星减速箱的Nema17规格步进电机，这类动力部件在桌面级自动化设备、小型数控进给机构、天文望远镜赤道仪、3D打印挤出与送料轴、实验室微量输送平台以及教学类机电一体化装置中使用频率很高。整机将步进电机的开环角位移控制能力与行星齿轮减速机构的扭矩放大作用结合在一起，能够在低转速工况下提供更稳定的输出力矩，同时降低负载侧惯量不匹配造成的失步风险。

　　从结构划分来看，后部为步进电机主体，采用Nema17系列常见的方形安装法兰轮廓，前端布置四个安装孔，便于直接固定在设备立板、滑座或支架上。电机轴并不直接外露作为最终输出，而是进入前端减速箱内部，通过太阳轮、行星轮、内齿圈和行星架构成的减速级传递运动。输出端保留中心轴形式，轴径与伸出长度按照小型负载连接需求设计，可配合联轴器、同步带轮、小齿轮或丝杠连接件使用。

　　建模时需要重点处理电机本体与减速箱之间的装配边界。方形电机外壳、前端法兰、减速箱壳体和输出轴套之间存在多层同轴关系，任何轴向或径向偏移都会在工程图和干涉检查中暴露出来。行星齿轮部分虽然外观上被壳体包裹，但在完整结构表达中应保证齿圈、行星轮均布位置、太阳轮输入以及行星架输出之间的逻辑一致；齿轮啮合间隙、壳体壁厚、轴承容纳空间和端盖止口都需要留出合理位置，不能只按外观堆叠实体。

　　安装边界方面，Nema17电机的法兰孔位是选型时最常被校核的尺寸，设备面板开孔要避让电机本体与减速箱外径；由于增加了减速箱，整机轴向长度明显长于普通步进电机，布局时不能仅按电机后段尺寸预留空间。输出轴中心线与法兰安装面的垂直度、轴伸长度与联轴器锁紧位置、线缆侧出线空间，也都会影响后续机架设计。

　　在实际用途上，该组件适合需要精确定位但输出扭矩不足的低速轴系。相比直接用电机驱动负载，减速箱提高了分辨率和低速稳定性，也使传动链更紧凑；但设计人员仍需根据减速比核算等效转动惯量、回程间隙、允许径向载荷和连续工作温升。三维模型可用于机构干涉检查、安装板孔位确认、电机选型比对以及传动方案演示，能够帮助设计者在加工实物前明确外形包络、连接方式和维护拆装空间。
