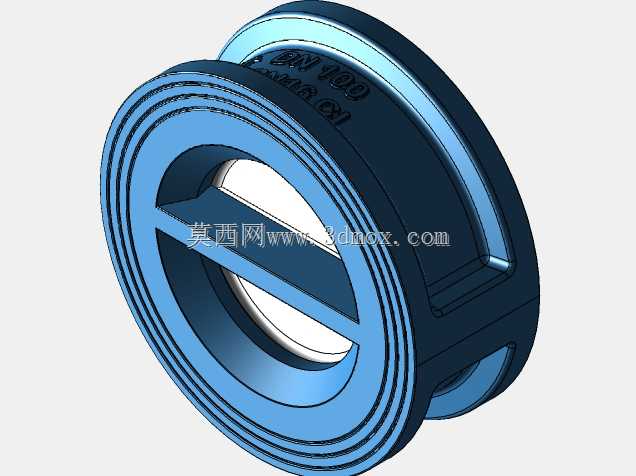

对夹式蝶形止回阀4寸PN16结构设计

　　这款对夹式蝶形止回阀的结构设计，核心围绕PN16公称压力等级的中低压管路工况展开，适配4英寸公称通径的管路系统，在民用建筑给排水、工业循环水、暖通空调、低压工艺流体输送等场景中应用广泛，核心作用是控制管路内流体单向流动，避免介质倒流引发的泵组反转、管路水锤、介质回流污染等工程问题。从结构选型逻辑来看，采用对夹式安装形式，相比法兰连接的同规格止回阀，轴向安装尺寸大幅压缩，不需要在阀体两端额外加工法兰凸缘，直接夹持在两片管路法兰之间即可完成安装，尤其适合安装空间局促、管路排布紧凑的管段，能有效降低管路系统的整体占用空间，减少安装阶段的法兰紧固件用量，降低现场施工的装配工作量。蝶形阀瓣的结构设计是这款产品的核心特点，

　　阀瓣采用绕阀体内置销轴摆动的启闭形式，相比升降式止回阀，其流道阻力更小，介质正向流通时的压损更低，适合大流量、低流速的管路工况；阀瓣的密封面贴合角度经过反复校核，在介质正向流动时，阀瓣在介质推力作用下自动绕销轴开启，开启角度随介质流速动态调整，当管路内介质流速降低到临界值或者出现倒流趋势时，阀瓣在自身重力、倒流介质推力的共同作用下快速复位，与阀体密封面紧密贴合，实现截断倒流的功能。从安装边界来看，这款止回阀的外轮廓为圆形碟状结构，外径尺寸匹配PN16压力等级下4寸管路对应的法兰密封面外径，安装时不需要额外调整管路同轴度，只要保证两侧法兰的密封面与阀体端面平行，穿入配套的法兰螺栓均匀对角紧固即可，

　　安装过程中不需要对阀体进行额外的焊接或者螺纹加工，适配现有标准法兰的安装尺寸，替换同参数老旧止回阀时不需要改动原有管路结构。在结构细节设计上，阀体内腔没有突出的阻流结构，介质流通的通道顺滑过渡，能减少介质在阀腔内的涡流扰动，降低长期运行过程中介质对阀体内壁的冲蚀磨损；销轴的安装位置做了偏心优化，保证阀瓣在失去正向介质推力时，能依靠自身偏心重力产生的复位力矩快速关闭，缩短关闭行程，减少倒流瞬间的水锤冲击幅值；密封面采用平面贴合结构，密封比压经过计算校核，在PN16的额定工作压力下，能保证密封面无渗漏，同时避免密封面比压过大导致的阀瓣卡涩、启闭不灵活问题。在实际工程选型应用中，这款止回阀适配的介质温度范围覆盖常规常温水、中性流体等工况，

　　安装时需要注意阀体上标注的介质流向箭头，必须与管路内介质的正向流动方向保持一致，不能反向安装；由于采用对夹式结构，安装时要保证两侧法兰的密封垫片内径大于阀体内腔通径，避免垫片伸入阀腔干涉阀瓣的正常摆动；阀瓣的摆动行程范围内不能有任何管路异物或者突出结构，防止阀瓣卡滞无法正常启闭。从三维建模的结构还原角度来看，建模过程中需要重点保证阀体密封面的平面度、销轴安装孔的同轴度、阀瓣密封面与阀体密封面的贴合度，这些形位公差直接影响阀门的密封性能和启闭可靠性；阀体的外圆倒角、端面粗糙度等细节也需要还原，保证安装时与法兰密封面的贴合紧密性，避免安装后出现端面渗漏问题。相比旋启式止回阀，这款蝶形对夹止回阀的结构更紧凑，重量更轻，适合水平安装或者垂直向上流动的管段安装，在垂直向下流动的管段不建议选用，避免阀瓣重力影响正常复位密封；在泵出口位置安装时，需要预留足够的直管段，避免泵出口的介质紊流直接冲击阀瓣，导致阀瓣长期抖动产生疲劳磨损，影响阀门的使用寿命。
