环形多工位凸轮联动移栽输送机械结构

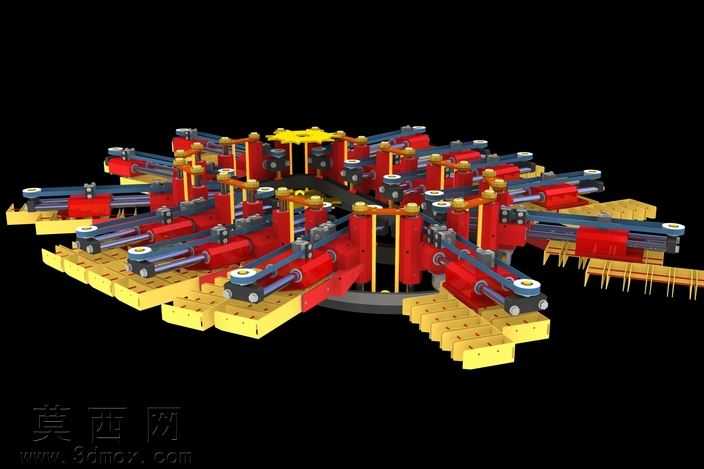

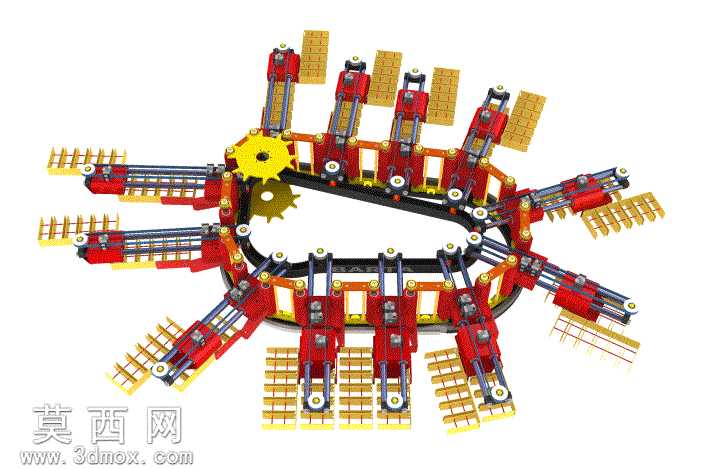

该三维模型采用参数化建模方式完成整体结构搭建，建模过程中对环形闭合轨道、多组周向排布的移栽执行单元、中心驱动齿轮组、随动轴承组件等核心部件进行了独立的零件建模与装配约束校验，确保各运动部件在环形轨迹上的运动无干涉。渲染阶段针对不同材质部件做了区分设置：金属结构件采用哑光金属材质，还原加工金属的磨砂质感；传动齿轮、轴承等运动部件做了金属光泽处理，突出精密传动件的加工精度；执行端的载具部件采用工程塑料材质表现，区分功能部件的材质属性；轨道部分做了深色耐磨材质处理，模拟实际工业设备中导轨的耐磨涂层效果。结构设计上采用中心齿轮驱动配合凸轮随动的方案，周向均匀排布十二组移栽执行单元，每组单元搭载独立的直线滑移组件与凸轮随动轴承，通过环形轨道内的凸轮轮廓曲线控制执行单元的升降与横移动作，实现工件在垂直输送机与六行工位之间的有序移栽，保证六行入料工位的工件能够在同一时间抵达指定位置，完成节拍化的物料转运。设计思路围绕紧凑化多工位转运需求展开，将驱动源集中在中心位置，通过齿轮传动将动力分配至各个执行单元，利用凸轮轨迹的精确轮廓约束替代复杂的电控联动，纯机械结构即可实现复杂的移栽动作逻辑，减少电控元件的使用，提升设备在复杂工业环境下的运行稳定性。建模过程中对每个随动轴承的安装位置、滑移轴的行程范围、凸轮轨迹的曲率变化都做了精确的尺寸约束，验证了十二组工位同步动作的时序匹配性，确保移栽过程中工件不会出现偏移、掉落问题，整体结构布局紧凑，在有限的环形空间内实现了多工位同时作业，大幅提升单位空间内的物料转运效率，可作为自动化生产线中环形移栽、多工位同步输送设备的设计参考结构。
