口腔修复用3D扫描牙颌基准结构

　　该牙颌扫描结构主要服务于口腔临床修复与义齿加工环节，在椅旁数字化修复流程中，这类扫描数据是连接口内扫描、义齿设计、数控加工的核心基准载体，区别于直接的口内扫描点云，该结构预留了标准化的装夹定位特征，可直接适配义齿加工中心的多轴铣削设备工装，无需二次设计装夹位，能大幅缩短单冠、连桥、种植导板的加工准备周期。

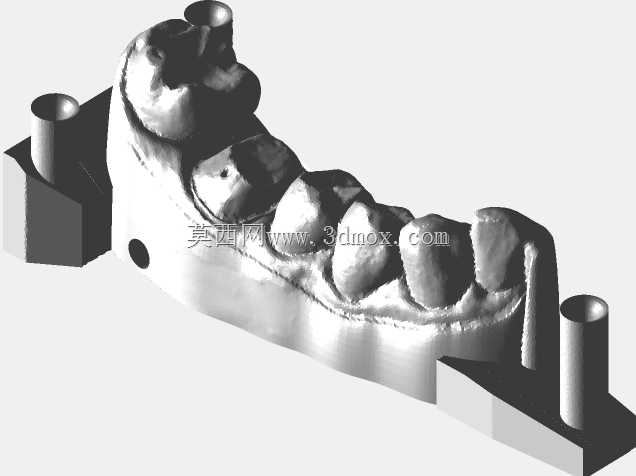

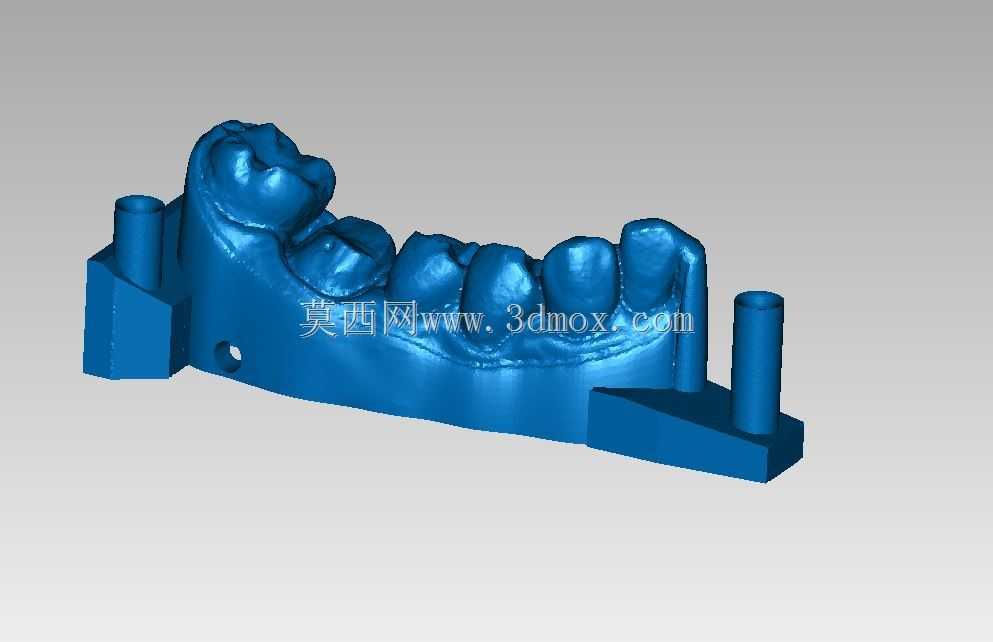

　　从结构设计逻辑来看，主体牙列部分完全复刻患者口内的牙颌解剖形态，牙冠表面的窝沟、邻接面、咬合面形态均保留扫描原始精度，没有做过度的光顺处理，避免后续义齿设计时丢失咬合接触的关键特征；两侧延伸出的柱状定位销与底部的楔形支撑座是核心的工艺特征，定位销的直径公差控制在0.02mm以内，与加工设备的标准夹头完全适配，底部楔形支撑座的平面度要求达到0.01mm，确保装夹后整个牙颌模型的坐标系与设备加工坐标系完全重合，减少多次装夹带来的定位误差。

　　在实际应用场景中，这类带定位基准的扫描牙模可覆盖三类核心加工需求：一是固定义齿加工，铣削氧化锆、PMMA材质的牙冠与连桥时，可直接将该模型装夹在五轴铣削设备的工作台，通过定位销快速找正，加工出的义齿就位道与患者口内基牙完全匹配，无需临床端大量调磨；二是种植导板制作，基于该扫描数据匹配CBCT数据后，可直接在模型上设计种植导板的定位孔与支撑结构，加工完成后可直接在该实体模型上试戴验证导板的就位精度，避免术中出现导板翘动的问题；三是正畸矫治器制作，热压膜成型时，该模型的底部支撑结构可直接固定在压膜机的工作台上，确保压膜过程中模型不发生位移，矫治器的边缘伸展与固位力更符合设计要求。

　　从安装边界来看，两侧定位销的中心距严格匹配主流义齿铣削设备的夹头间距，底部支撑座的宽度控制在80mm以内，可适配绝大多数桌面级义齿加工设备的工作台行程，不会出现超程无法加工的问题；牙列部分的高度与患者牙弓长度保持一致，没有额外增加冗余结构，既减少了扫描时的点云冗余数据，也降低了后续加工时的材料浪费。

　　设计过程中特意在支撑座侧面预留了一个直径3mm的定位孔，可插入定位销钉实现二次装夹的重复定位，当加工过程中出现刀具断刀需要重新装夹时，无需重新找正坐标系，通过该定位孔即可快速恢复原有加工位置，将重复定位误差控制在0.01mm以内，这一细节设计在批量义齿加工场景中能有效降低废品率。

　　不同于常规的牙颌石膏模型，该数字化扫描结构的所有工艺特征都是面向数控加工流程设计的，没有石膏模型的脱模倒角、气泡等缺陷，扫描数据的表面质量可直接用于后续的CAM编程，无需设计人员花费大量时间修补模型破面；同时两侧的定位柱与底部支撑采用一体化设计，和牙颌主体部分为连续的三角网格结构，不存在装配间隙，避免了装配带来的累积误差，在高精度种植修复场景中，这种一体化基准结构的精度优势尤为明显。

　　在咬合面的细节保留上，设计时没有对扫描得到的咬合接触点做简化处理，所有的功能尖、窝沟的点云密度都保持在0.01mm的点间距，确保后续咬合分析时能准确识别早接触点，为义齿的咬合调整提供精准的参考依据；邻接面的形态也完全保留原始扫描数据，避免义齿戴入后出现邻接过松或邻接过紧的问题，减少临床端的椅旁调整时间。
