牙科义齿加工用三维扫描牙颌基准工装

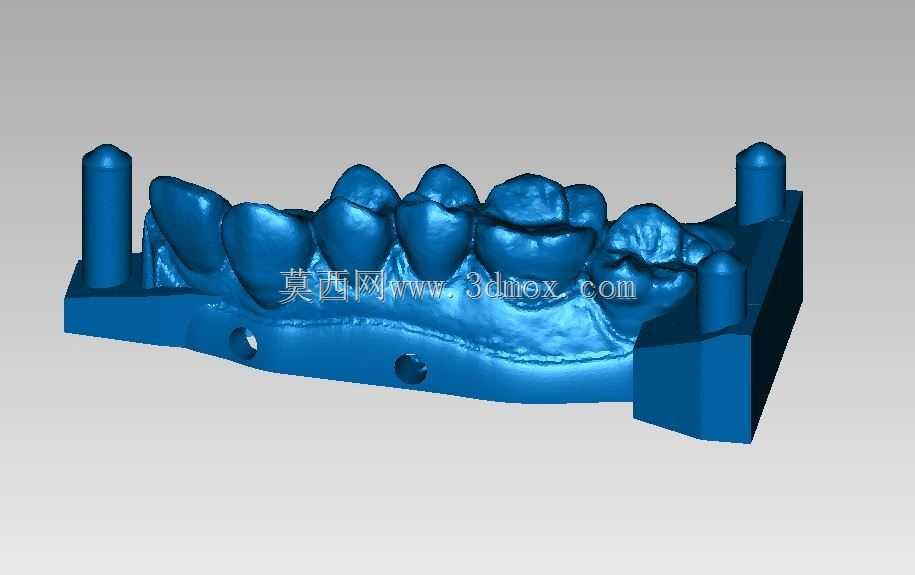

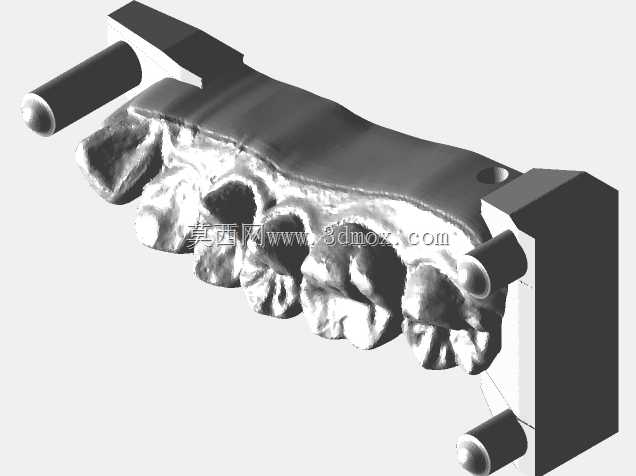

　　在口腔修复的数字化加工流程中，这类带定位基准的牙颌扫描实体是衔接口内数据采集与后续机加工环节的核心工装载体，日常主要用于义齿切削设备的工位校准、扫描路径验证以及修复体适配性预检测，区别于直接打印的牙颌模型，该结构自带的双侧柱状定位销与底座安装孔，是专门适配五轴牙科铣削设备的夹具接口设计，能保证每次装夹的重复定位精度控制在0.02mm以内，避免切削过程中出现基准偏移导致的义齿咬合面错位问题。从结构设计逻辑来看，底座两侧的定位柱采用等直径圆柱设计，柱高超出牙冠最高点12mm，既可以在扫描过程中作为点云拼接的公共基准，减少多视角扫描时的拼接误差，也能在装夹时插入设备夹具的对应定位孔，限制工件的X、Y向平移与Z轴转动自由度，

　　底座上开设的两个沉头孔则用于锁紧固定，锁紧后工件的Z向高度偏差不超过0.01mm，完全满足氧化锆义齿块的切削装夹要求。牙列部分完全复刻真实人体上颌牙列的解剖形态，每颗牙齿的邻接面、咬合窝沟、牙颈线弧度都按照临床扫描的真实数据还原，没有做简化处理，这部分结构主要用于验证扫描设备的点云采集精度，测试设备能否完整捕捉牙面0.1mm级的细微沟壑特征，同时也可以作为铣削加工的试切件，验证刀具路径在复杂曲面下的走刀流畅度，避免实际加工义齿时出现过切、欠切的问题。底座的边缘做了2mm的圆角过渡，避免操作人员拿取时被锐边划伤，整体底座的长宽尺寸控制在120mm*60mm范围内，

　　能够适配市面上绝大多数桌面级牙科扫描仪与小型义齿铣削设备的工作台安装边界，不需要额外加装转接板即可直接装夹使用。在实际临床加工场景中，这类基准牙颌工装会被固定在扫描工位，每次开机后先扫描该工装完成设备精度校准，确认扫描精度、装夹定位误差在允许范围内后，再放入患者的牙颌模型进行数据采集，能有效降低因设备漂移带来的义齿加工报废率；在铣削工序前，也会用该工装进行试切，验证刀具磨损情况与走刀路径合理性，试切完成后将加工出的牙列与该基准模型进行咬合比对，确认邻接关系、咬合高度符合要求后，再进行正式的义齿块加工。不同于普通的展示用牙颌模型，该结构的所有定位特征都做了耐磨强化设计，定位柱的表面粗糙度控制在Ra0.8以内，

　　长期反复装夹也不会出现明显的磨损变形，底座的平面度公差控制在0.005mm以内，保证装夹时与设备工作台面完全贴合，不会出现翘曲问题。牙列部分的材质适配常规的树脂3D打印与金属铣削加工工艺，既可以用光敏树脂打印制作扫描校准用的基准件，也可以用铝合金铣削制作长期反复使用的耐磨工装件，不同材质制作的工装都能保持一致的形位公差，满足不同工序的使用需求。在设计过程中特意将定位柱与底座设置为一体化结构，避免装配式结构带来的装配误差，牙列与底座的连接部分做了3mm的加厚过渡，避免长期使用过程中出现牙列根部断裂的问题，底座底部做了0.5mm的浅槽设计，能够容纳装夹时可能存在的细小碎屑，保证底座与工作台面的贴合度不受碎屑影响。
