塑料插扣母扣公扣织带连接扣件结构

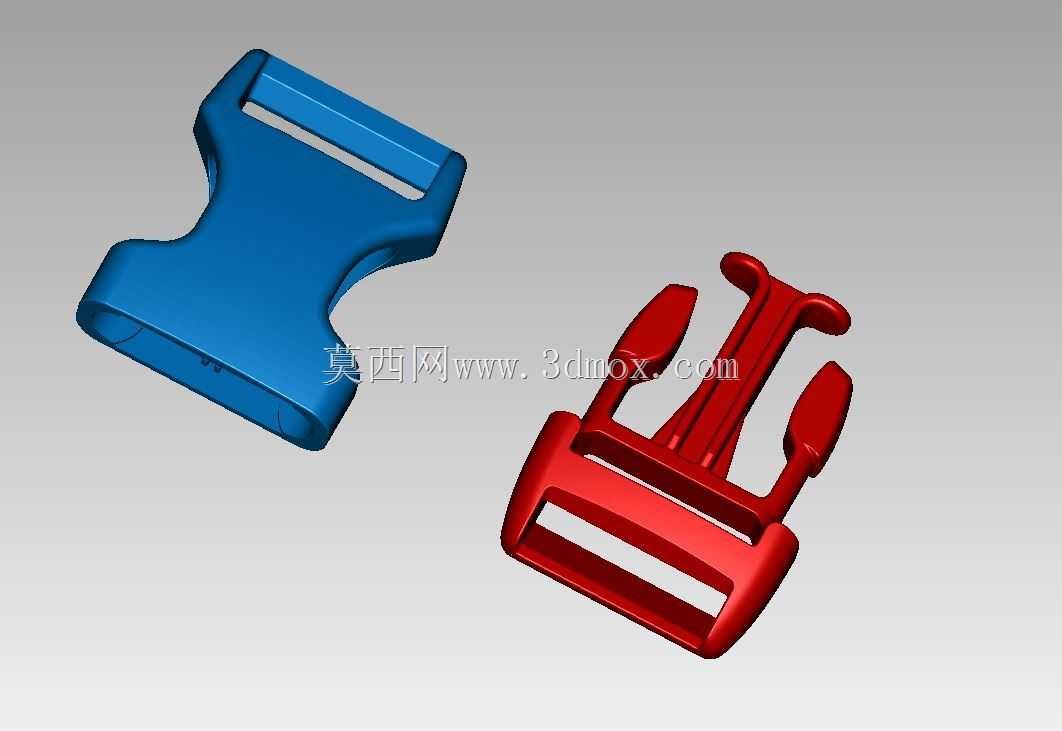

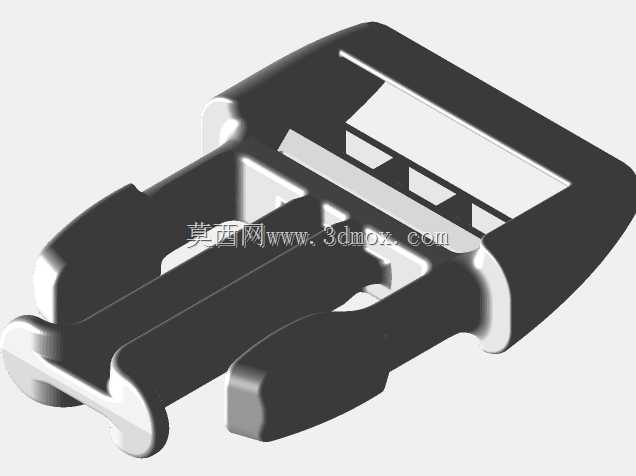

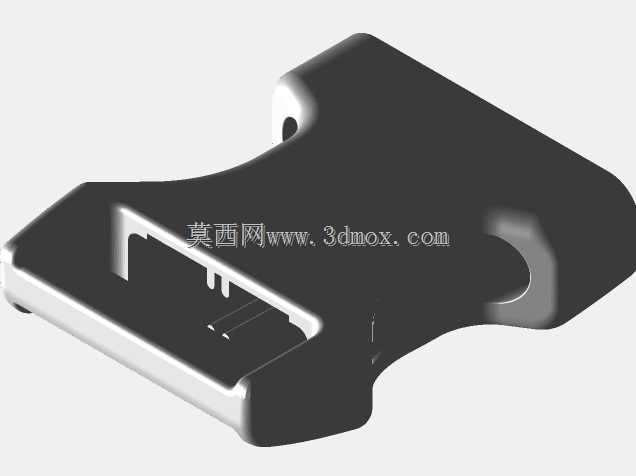

　　日常接触到的户外背包、战术装具、儿童安全座椅、宠物牵引带、工业设备绑带等场景里，这类子母插扣是织带连接系统里最常用的快拆连接件，不需要额外工具就能实现快速扣合与脱开，同时能承受织带额定拉力下的载荷，不会出现意外脱开的情况。从结构设计上看，这套扣件分为公扣与母扣两个独立部件，母扣为蓝色的框型结构，一端开设贯通的织带穿槽，槽内设置多道横向防滑筋，织带穿入后折返缝合，防滑筋可以嵌入织带纤维缝隙，避免织带在受拉时出现滑移脱出，母扣的内腔设置对称的卡扣卡槽，卡槽入口做了圆弧导向倒角，方便公扣插入时自动对位，不需要刻意对准就能顺利滑入锁定。公扣为红色的插舌结构，同样在一端设置织带穿槽与防滑筋，和母扣的织带固定结构保持一致，

　　公扣的插舌部分设置两个对称的弹性悬臂卡爪，卡爪外侧设置凸起的卡合凸台，当公扣插入母扣内腔时，弹性悬臂受母扣内壁挤压向内收拢，待凸台到达卡槽位置时，悬臂弹性回弹，凸台卡入卡槽完成锁定，此时沿织带轴向施加拉力，凸台与卡槽的垂直贴合面会承受全部拉力，不会出现松脱，需要脱开时，只需要按压公扣两侧外露的按压翼，就能带动弹性悬臂向内收拢，让凸台脱离卡槽，顺势拔出公扣即可完成解锁，整个解锁动作单手握持就能完成，戴薄手套操作也不会出现卡滞。设计这类扣件的时候，首先要匹配对应宽度的织带规格，穿槽的内部净宽要比织带标称宽度大0.2-0.3mm，避免织带穿入后出现卡滞无法调整位置的情况，穿槽的壁厚要根据额定载荷做对应调整，常规25mm宽度织带配套的插扣，

　　穿槽侧壁厚度不小于2.5mm，保证受拉时不会出现侧壁开裂失效。公扣的弹性悬臂是整个结构的核心受力部件，悬臂的长度、厚度、根部圆角需要反复校核，既要保证按压时的手感力度适中，不会出现按不动或者按下去太松垮的情况，又要保证在额定拉力下悬臂不会出现塑性变形或者断裂，悬臂根部必须做R0.8以上的圆角过渡，避免应力集中导致反复弯折后出现断裂。母扣的卡槽深度要控制在1.2-1.5mm，太浅会导致受拉时凸台容易滑出，太深则会导致解锁时需要按动的行程过大，操作手感变差。外形上整个扣件做了全周的圆角处理，没有尖锐的棱角，避免使用过程中刮擦织物或者划伤使用者皮肤，扣件的外轮廓做了收腰设计，既减轻了整体重量，又能让握持按压的时候更贴合手指轮廓，

　　提升操作手感。安装边界方面，这类扣件安装后不需要额外的固定件，只需要将对应宽度的织带穿入两端的穿槽，按照工艺要求折返缝合固定即可，缝合的针距要符合织带强度要求，避免缝合处先于扣件失效。扣合状态下两个部件的贴合面没有明显缝隙，晃动时不会出现异响，解锁时的按压力控制在15-25N之间，既不会因为轻微触碰就意外解锁，又不会因为按压力过大导致操作困难。在不同的应用场景里，这类扣件的性能要求也有区别，户外背包用的插扣需要耐低温，在零下二十度的环境下不会出现脆裂，儿童安全座椅用的插扣需要更高的抗拉强度，同时解锁力要符合安全标准，避免儿童自行解锁，工业绑带用的插扣则需要耐油污、耐老化，长期在户外暴晒下不会出现材质变脆失效。建模的时候要重点关注弹性悬臂的形变空间，公扣插入母扣的过程中，卡爪的收拢行程不能和母扣内壁发生干涉，要预留足够的形变余量，同时两个部件的分模线要设置在非接触、非外观的面上，避免合模线影响卡扣的滑动顺畅度，也不会出现划手的毛边。织带穿槽内的防滑筋高度设置在0.3-0.5mm，太高会导致织带穿入困难，太低则起不到防滑的作用，防滑筋的边缘也要做小圆角处理，避免割伤织带纤维，影响织带的使用寿命。
