多款头型M8规格常用紧固螺栓集合

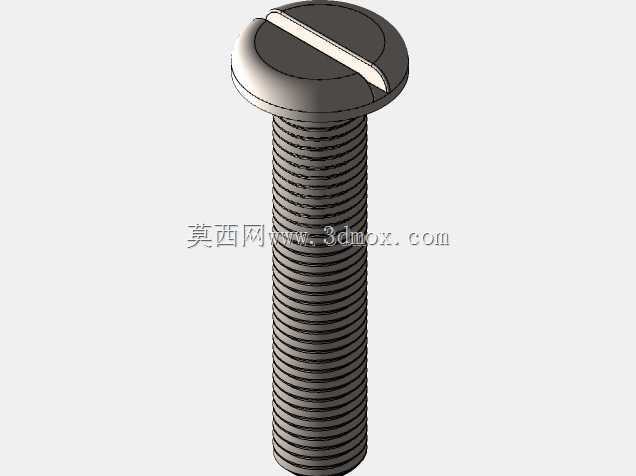

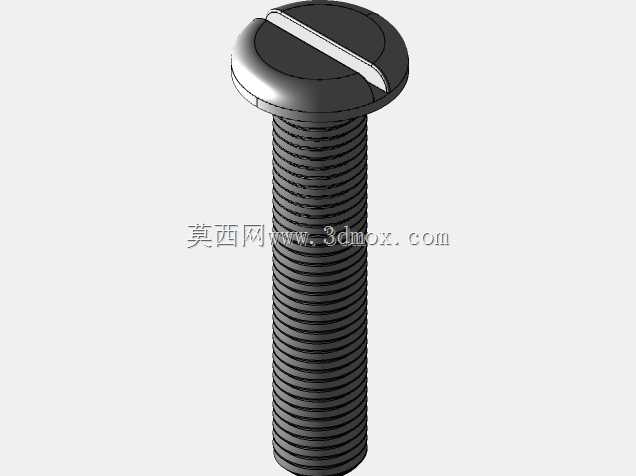

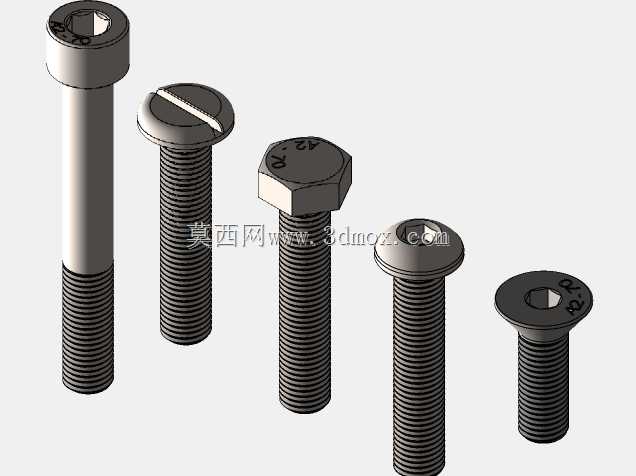

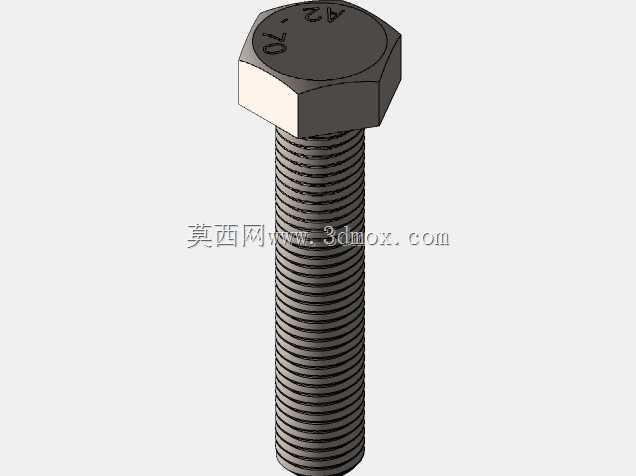

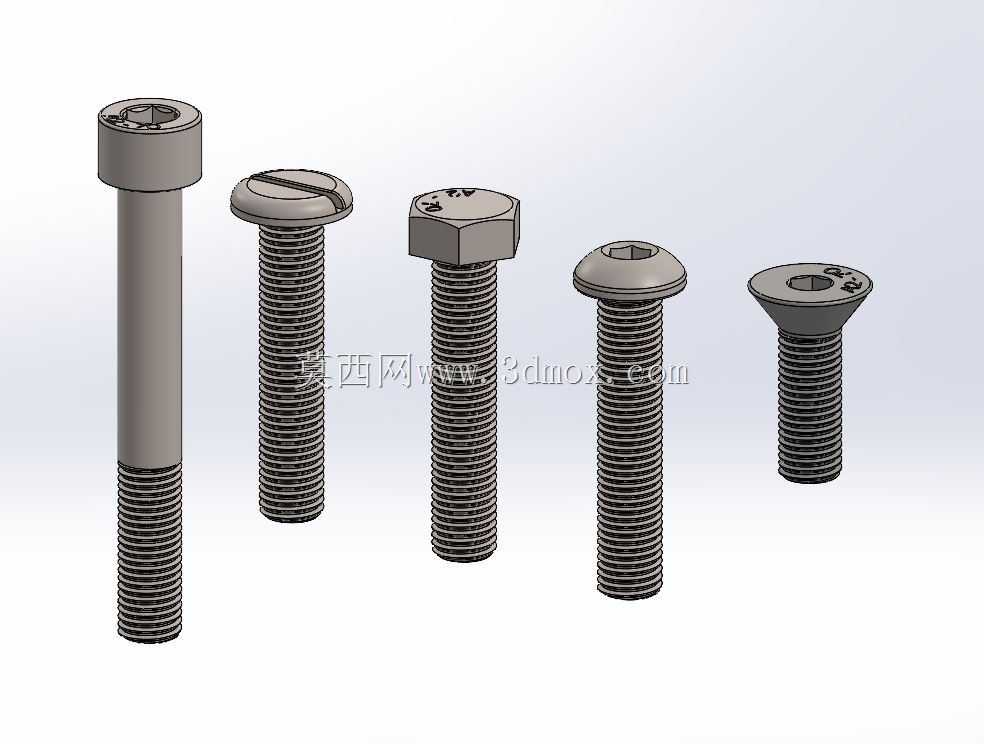

　　这套M8规格螺栓集合覆盖了日常设备装配中最常用的五类头型，全部基于库存实物螺栓逆向测绘完成，没有照搬标准件手册的理论参数，所有尺寸均来自实际量产供货的成品件测量，更贴合一线装配的真实公差范围。从实际应用场景来看，不同头型的螺栓对应完全不同的安装工况：圆柱头内六角螺栓多用于设备内部框架的沉孔安装，安装后头部完全没入安装面，不会突出干涉周边运动部件，常见于自动化设备机架、钣金护板内侧的连接点位；盘头一字槽螺栓多用于外露的装饰性盖板连接，头部接触面积大，拧紧时不会压伤薄钣金表面，一字槽的设计也方便在没有内六角扳手的应急场景下用普通一字起完成拆装；外六角螺栓是通用场景下使用频率最高的类型，头部受力面大，可以用普通开口扳手、套筒、

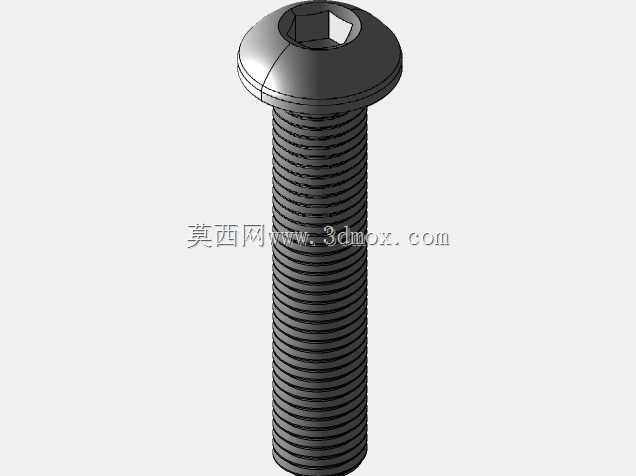

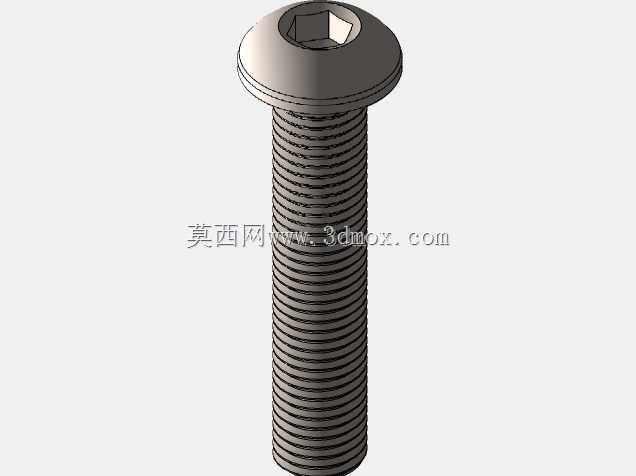

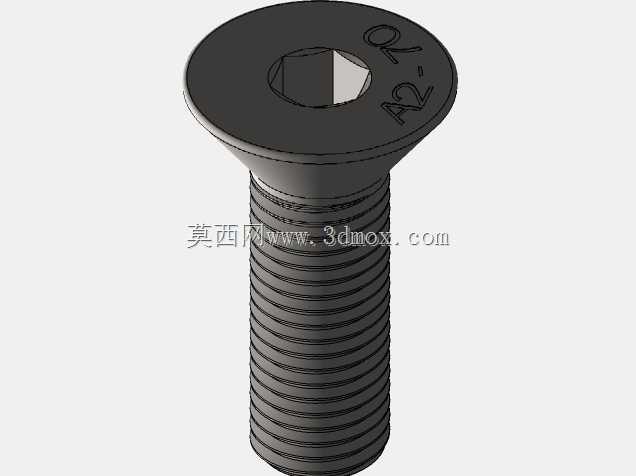

　　活动扳手等多种工具操作，多用于重型机架、设备底座、承重支架的连接点位，能承受更大的拧紧扭矩；盘头内六角螺栓兼顾了盘头的大接触面积和内六角的高锁紧力，多用于薄铝板、塑料件的连接，不会因为拧紧压力过大造成工件表面凹陷；沉头内六角螺栓安装后头部与安装面完全齐平，多用于设备外表面、滑动轨道旁的连接，不会残留突出的棱角剐蹭操作人员或者线缆、管线。设计过程中没有刻意遵循DIN或者ISO的标准件理论建模逻辑，而是完全还原实物的螺纹牙型、头部倒角、杆部公差，螺纹部分的牙距按照普通粗牙M8规格的1.25mm螺距绘制，牙型角还原量产冷镦工艺形成的微小圆角，不是理论上的尖锐60度牙型，更贴近真实零件的渲染效果。安装边界方面，

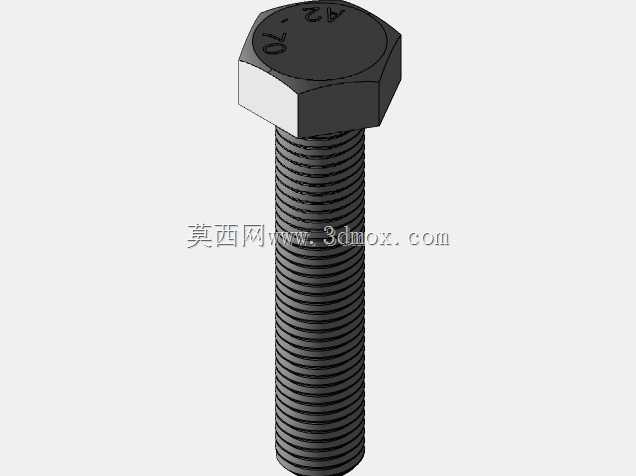

　　所有螺栓的杆部长度统一按照常用的50mm有效螺纹长度绘制，不同头型对应的安装沉孔尺寸也按照实物测量值预留：圆柱头内六角的头部直径13mm，头部高度8mm，对应的沉孔深度需要预留8.2mm以上，沉孔直径13.5mm即可保证头部完全没入；沉头螺栓的头部锥角为90度，对应的沉孔锥角需要匹配90度，沉孔最大直径14mm，安装后表面齐平度误差控制在0.1mm以内；外六角螺栓的对边尺寸为13mm，对应的扳手空间需要预留至少18mm的操作半径，避免套筒无法套入。这套模型集合可以直接用于设备装配的干涉检查、装配工艺模拟、BOM清单统计，不需要再针对常用头型单独建模，覆盖了80%以上的常规M8螺栓使用场景，不管是做设备方案评审的装配示意，

　　还是做产品渲染的细节填充，都能直接调用，不需要额外调整尺寸参数。不同头型的螺栓在受力特性上也有区别：外六角螺栓的头部抗扭强度最高，适合需要大预紧力的承重连接；内六角系列的螺栓头部占用空间更小，适合布局紧凑的安装点位；一字槽螺栓的拆装容错率最高，适合需要经常拆卸维护的外覆盖件位置。建模过程中还原了量产螺栓头部的冷镦压印痕迹、螺纹尾部的倒角收尾细节，不是理想化的光滑标准件模型，渲染出来的效果更接近真实工业零件的质感，用于方案展示时不会出现过于“卡通化”的标准件效果。
