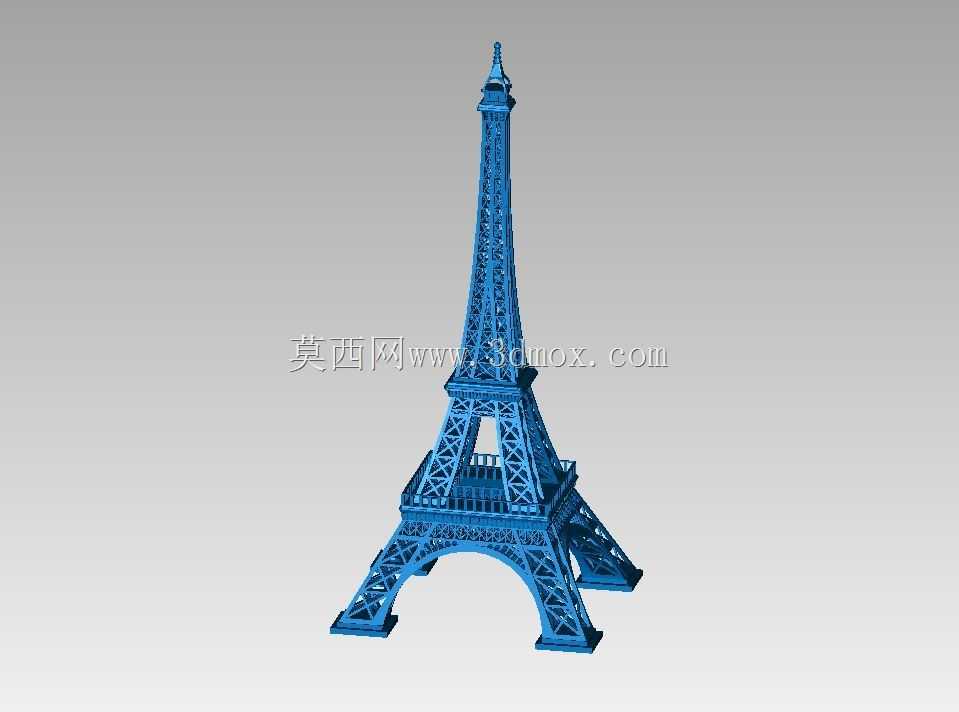

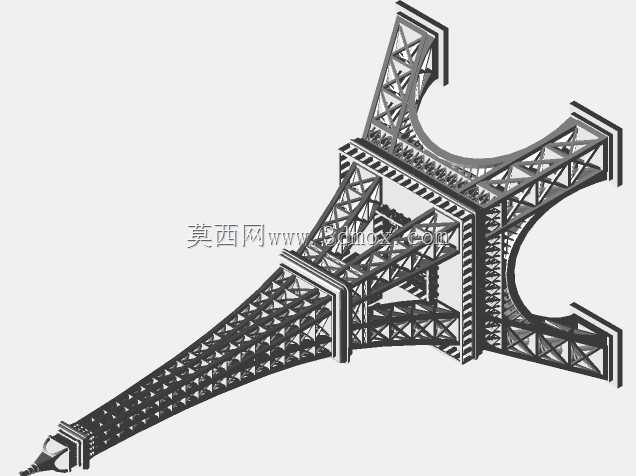

微缩仿真埃菲尔铁塔结构造型设计

　　做这个微缩铁塔结构的初衷，最早是帮做文创展陈的朋友搭展示用的比例样件，当时对方要的是能直接走3D打印做小批量手板、同时结构强度够支撑表面喷涂做旧处理的版本，不是那种只能看个外轮廓的简化摆件。整个建模过程最先卡的点是底部四个支脚的开档尺寸，一开始按印象拉的弧度过渡，打出来的样件支脚外撇角度不对，放在平面上总有一个脚悬空，后来反复对照真实铁塔的桁架受力走向，把四个支脚的落点定位在同一个正方形基准面上，每个支脚的外圆弧线都对应主桁架的受力传力路径，从底部最宽处向上收分的斜率全程做了参数化关联，调整任意一个高度段的截面尺寸，整段的斜撑杆件都会自动跟随更新，不用逐根重画。

　　结构上没有做实心壳体，完全复刻了原建筑的格构式桁架逻辑，所有外露的交叉斜撑、水平环梁都做了等比例的杆件厚度，不是贴在表面的假纹理，每一层平台的位置都留了对应的环形加强筋，既保证小尺寸打印的时候不会出现杆件断裂，也能让光线穿过桁架结构的时候投出和真实铁塔一致的格构阴影，这一点是做文创展示件的时候特别在意的——很多简化模型打出来之后光影是糊的，放在展柜里完全没有铁塔那种镂空通透的质感。支脚和地面接触的位置特意做了0.2mm的平面沉台，不用额外加支撑就能平稳放置，要是做更大尺寸的展示版本，这个沉台位置还能直接预留M2的螺丝孔位，锁在木质或者金属底座上，不会因为长期摆放出现支脚变形歪斜的问题。

　　实际应用场景除了桌面文创摆件，还能适配展会的微缩景观造景、建筑科普的教学演示样件，甚至有做婚庆道具的客户拿这个结构改造成灯光架的外装饰罩——因为整个桁架是中空的，中间从底部到塔顶预留了直径3mm的走线通道，穿细LED灯线完全不用额外开槽，灯珠藏在每层平台的环梁位置，亮灯的时候光线会顺着斜撑的缝隙漫出来，不会看到明线。建模的时候特意把所有容易积支撑的内凹角度都做了调整，斜撑和主立柱连接的位置全部做了R0.3的圆角过渡，不管是FDM打印还是光固化打印，都不用打大量的内部支撑，拆支撑的时候不会把细杆件掰断，后期打磨的工作量能减六成以上。

　　尺寸边界上做了三个常用比例的参数预设，最小的100mm高度版本适合做钥匙扣挂件，支脚开档控制在42mm，挂在背包上不会因为突出太多被磕碰；200mm高度的是桌面摆件常用尺寸，底座不用额外配重就能稳定放置，哪怕不小心碰到桌边也不会轻易翻倒；500mm高度的版本适合展陈使用，每段桁架的杆件厚度都做了对应加厚，最细的斜撑也有1.2mm厚度，搬运的时候不会因为轻微挤压出现变形。塔顶的尖顶部分做了分体式的装配定位，要是做金属铸造的版本，尖顶可以单独做铜质镀层，和主体的铁艺质感形成区分，装配的时候用0.1mm的定位止口卡进去，粘胶之后不会出现歪尖的问题。

　　之前做过一版错误的结构，把水平环梁的位置放得太密，打出来之后整个塔显得很笨重，完全没有原建筑那种轻盈的通透感，后来反复数了真实铁塔每一段的环梁数量，把非承重位置的装饰性细杆件做了等比例减薄，既不影响整体结构强度，又能保证镂空率和原建筑一致，拿在手里的重量也控制得刚好，200mm高的光固化件重量只有18g左右，放在亚克力展示盒里不会压坏盒底的衬层。还有个容易忽略的细节是四个支脚的弧度，不是规则的圆弧，是从底部垂直向上逐渐过渡到向内收的斜率，每一段的曲率都和主立柱的受力方向匹配，要是直接用单段圆弧扫掠，做出来的支脚会显得很生硬，没有原建筑那种从地面“生长”上去的张力，建模的时候是用多段控制点的样条曲线拟合的，每个控制点的坐标都对应真实铁塔的截面尺寸比例，保证从任意角度看过去的轮廓线都和实物一致。
