ArduinoUno开发板适配防护外壳结构设计

　　做嵌入式开发、开源硬件项目调试的工程师大多有过类似经历：桌面调试时裸露的Arduino Uno板容易被焊锡渣、导线头短接引脚，外出做现场数据采集时，开发板裸露在外容易被磕碰、进灰，甚至接线拉扯时把排针扯松。这款适配Arduino Uno的电气外壳，就是针对这类实际使用痛点做的结构设计，没有多余的装饰性结构，所有造型都围绕防护、安装、接线的实际需求展开。

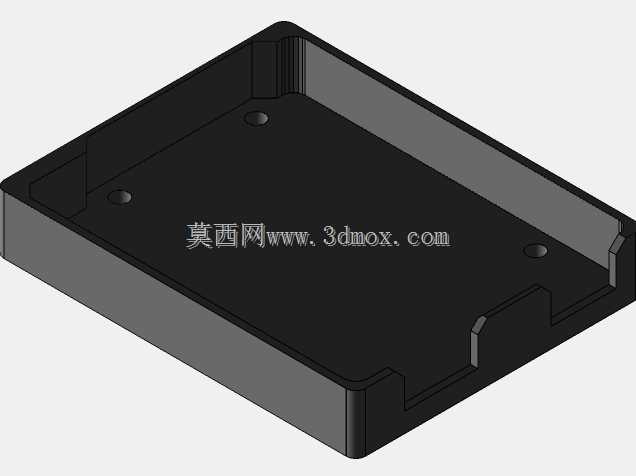

　　从安装边界来看，外壳内腔完全匹配标准Arduino Uno板的外形尺寸，预留的板卡安装柱位置刚好对应开发板四角的固定孔，不需要额外做转接件，把板卡对准柱位放进去就能卡稳，不会出现板卡在壳内晃动、偏移的情况。外壳上下盖的合缝位置做了止口结构，扣合后缝隙均匀，既可以阻挡日常环境里的灰尘、碎屑飘进壳内接触电路板，也能避免液体泼溅时直接顺着缝隙流到板卡上，日常桌面调试、小型设备内置使用的防护需求完全能覆盖。

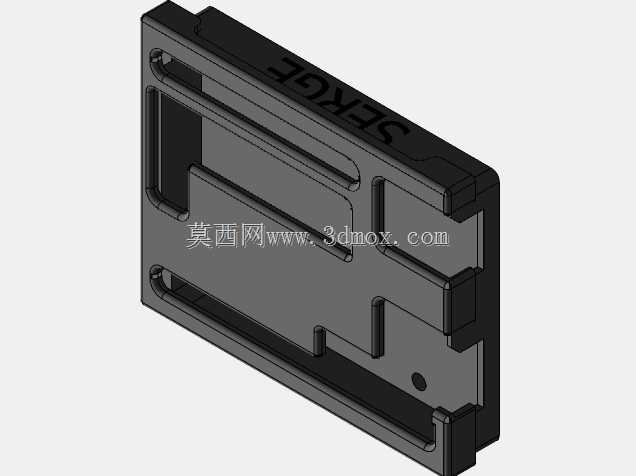

　　接线区域的开孔是这款外壳设计里最贴合实际使用的部分：电源接口、USB通讯接口的位置完全对齐开发板对应接口，开孔边缘做了小倒角，插接线材的时候不会被壳边卡到，不需要用力掰扯接口就能顺利插到底；数字IO、模拟IO的排针位置预留了足够的插线空间，哪怕是带杜邦头的连接线，也能在不拆外壳的情况下直接插拔，做项目调试的时候不用反复拆壳换线，能省不少麻烦。外壳侧面还预留了复位按键的对应开孔，手指可以直接按到板载复位键，不需要开盖操作。

　　实际应用场景里，这款外壳既可以用在桌面原型验证阶段，给裸露的开发板做基础防护，避免调试过程中误碰引脚造成短路；也可以直接内置到小型嵌入式设备里，作为开发板的固定防护结构，比如学生做课程设计的小型智能装置、创客做的环境监测节点、小型自动化设备的控制单元，都可以直接用这款外壳把核心控制板封装起来，既方便整体设备的组装固定，也能避免后期使用过程中外界因素影响控制板的稳定性。

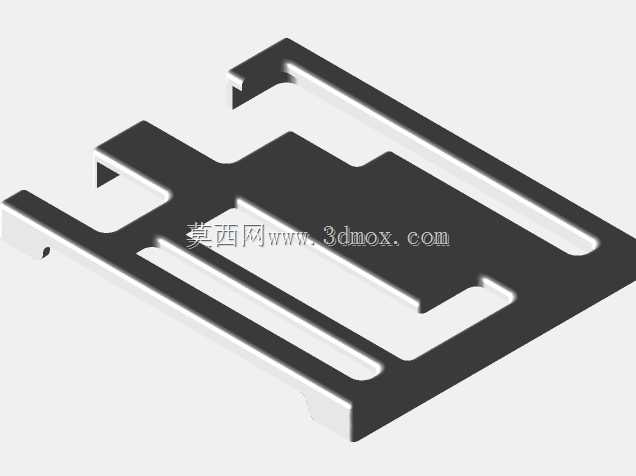

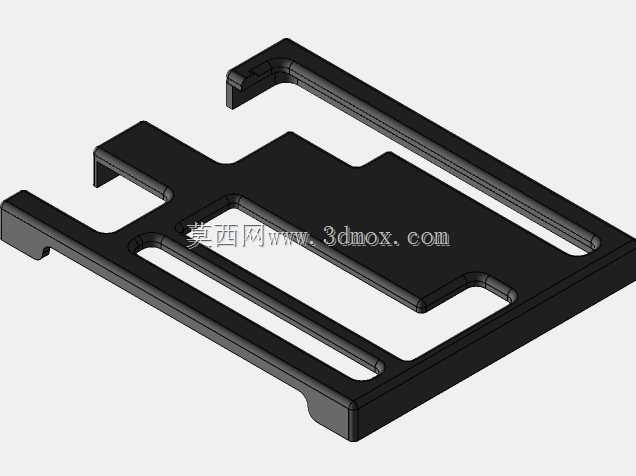

　　设计的时候没有做多余的异形结构，整体是规整的长方体造型，外壳外壁做了细微的防滑纹理，拿取的时候不容易打滑，也不容易沾指纹。上下盖的固定方式采用卡扣加小螺丝的组合，日常调试需要开盖改接线的时候，拧掉固定螺丝就能轻松打开，扣合的时候卡扣可以先定位，不用对准半天才能拧螺丝，组装效率很高。外壳的壁厚做了均匀处理，不管是3D打印打样还是小批量注塑生产，都不会出现壁厚不均导致的缩水、变形问题，打样的时候不需要额外调整壁厚参数，直接导出模型就能生产。

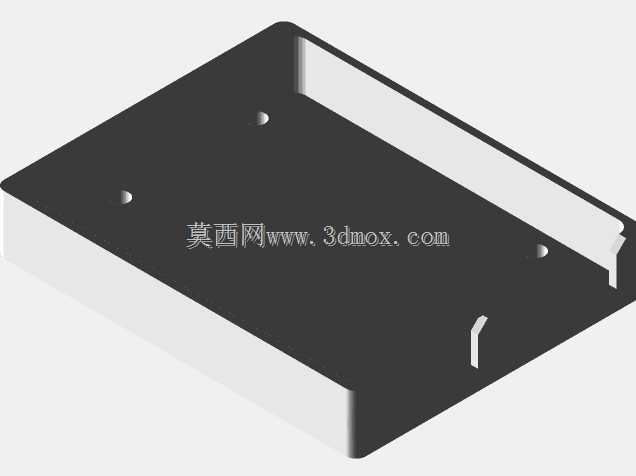

　　从安装适配性来说，外壳底部预留了两个标准的安装孔位，可以直接用螺丝把外壳固定在设备的安装板、型材架上，不需要额外做固定支架，孔位间距符合常用的小型电子设备安装规范，和常见的开源硬件项目安装尺寸兼容。外壳内部没有多余的加强筋凸起，不会干涉板卡上的电容、接口元件，哪怕是叠插了小型扩展板的Uno板，只要扩展板高度在预留空间范围内，也能正常装进壳里，不用额外打磨壳体。

　　很多开源项目里的Uno板都是裸露使用，时间长了引脚容易氧化，积灰之后遇到潮湿天气还容易出现接触不良的问题，这款外壳把板卡完全包裹在内，只留出必要的接线和操作开孔，能大幅延长开发板在非洁净环境下的使用寿命，尤其是在车间、户外临时部署这类环境稍差的场景下，防护作用会更明显。外壳的边角都做了圆角处理，没有尖锐的棱角，拿取安装的时候不会划手，也不会刮伤设备内部的其他线材。
