桌面台扇可3D打印替换风叶结构设计

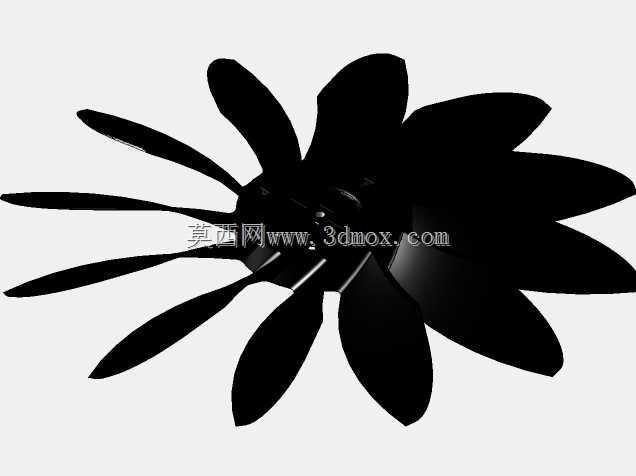

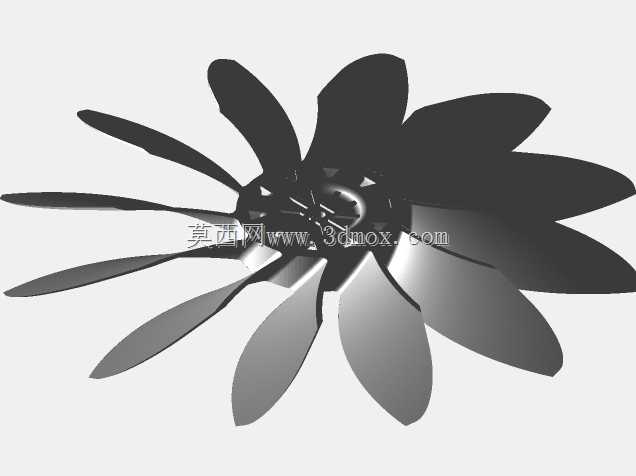

　　日常使用的台式电风扇在长期运行后，塑料风叶容易因积尘受力不均、老化脆裂、意外磕碰出现断叶、动平衡失效的问题，直接更换整台风扇成本偏高，单独采购匹配型号的原厂风叶往往受产品迭代、配件停产限制难以找到适配件，这类可直接用于FDM工艺3D打印的风叶结构，刚好能覆盖民用小家电维修、小型通风设备改装、DIY散热装置搭建的实际需求，不管是家用台扇、桌面小风扇的损坏替换，还是小型机柜散热风道、3D打印机设备舱通风组件的自制改装，都能通过调整安装位尺寸快速适配。从结构设计逻辑来看，这款风叶采用多叶片大扭角布局，叶片数量选择兼顾了低速运转时的送风均匀度与高速转动下的气流切割效率，每片叶片的翼型截面从叶根到叶尖做了连续的扭角渐变处理，叶根位置厚度更大，

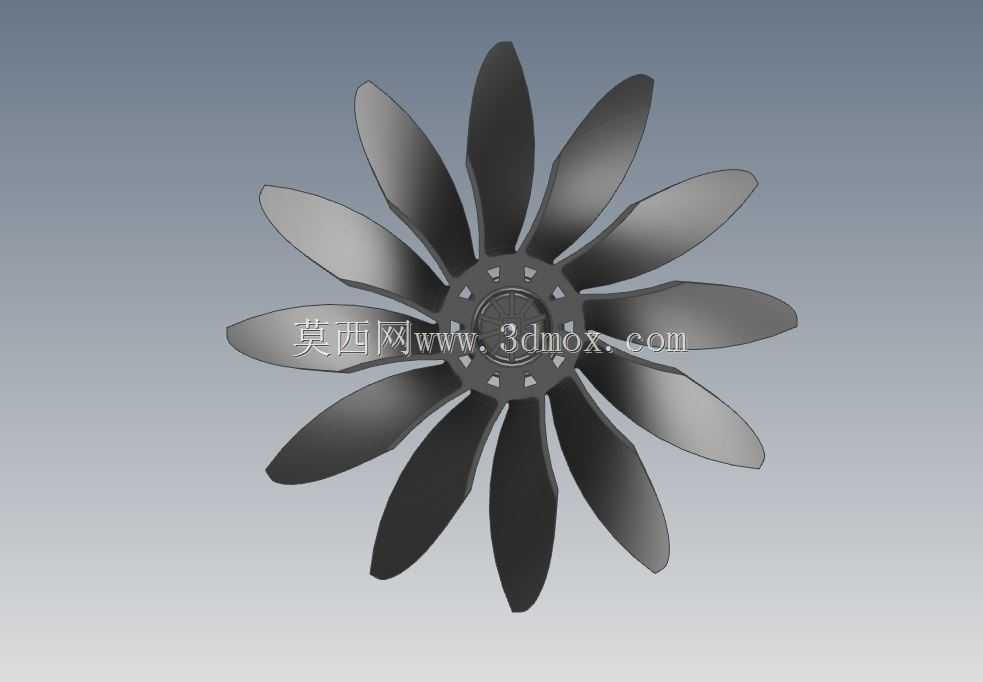

　　能保证与中心轮毂连接的结构强度，避免转动过程中根部应力集中出现断裂，叶尖位置厚度收薄，能减少转动时的空气紊流，降低风切噪音。中心轮毂做了内嵌式轴孔设计，轴孔周边预留了紧定螺丝定位的平面位，安装时可以直接套在电机输出轴上，通过紧定螺丝锁死，不需要额外做复杂的轴键连接，适配市面上绝大多数小功率交流台扇、直流桌面风扇的输出轴尺寸，轮毂外侧的环形平面可以直接粘贴品牌标识或者做动平衡校准的配重粘贴位，不需要额外设计配重凸台，给后期动平衡调整留足操作空间。叶片与轮毂的连接位置做了大圆角过渡，避免3D打印过程中出现层间结合力不足的问题，打印时不需要额外添加支撑结构，直接平放打印就能保证每片叶片的成型精度，减少后期打磨修整的工作量。从安装边界来看，

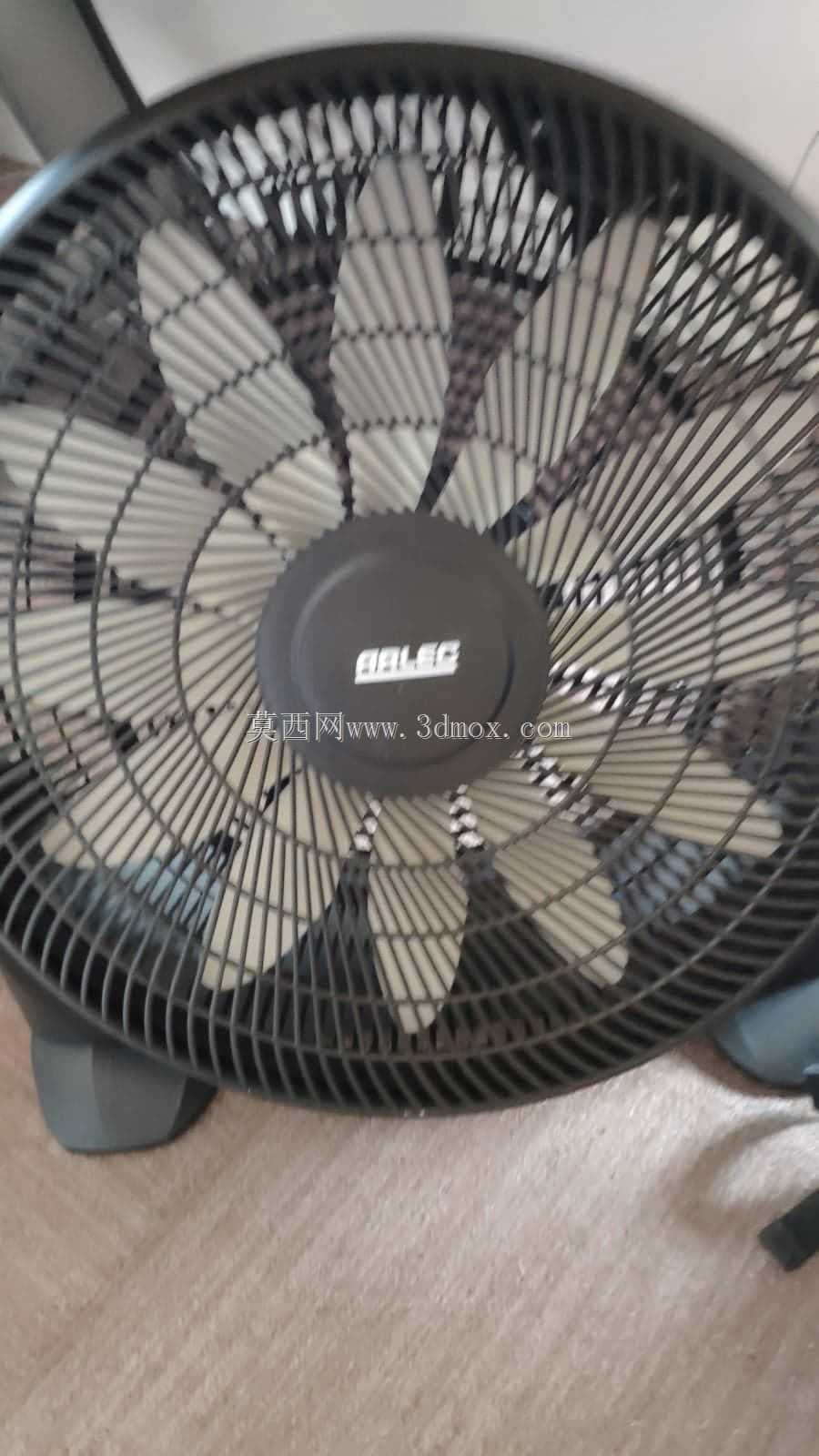

　　风叶的整体外径匹配常规12寸桌面台扇的网罩内部空间，安装后叶片边缘与网罩内壁预留足够安全间隙，不会出现转动时擦碰网罩的问题，轮毂的轴向厚度控制在常规网罩中心固定位的容纳范围内，安装后前网罩的固定盖可以正常锁紧，不会出现风叶轴向窜动的问题。实际使用场景中，这类3D打印风叶除了用于损坏风扇的替换，还可以根据实际送风需求调整叶片扭角，比如用于设备散热场景时可以适当加大叶尖扭角提升风压，用于桌面静音使用场景时可以适当减小扭角降低转速下的风噪，不需要重新开模就能快速完成结构迭代。设计过程中重点考虑了FDM打印工艺的成型特性，所有结构的壁厚都控制在1.5mm到3mm之间，既保证打印完成后的结构强度，又不会因为壁厚过大导致打印件出现翘曲变形，

　　叶片表面的曲面做了连续顺滑处理，没有尖锐的转角或者突变的曲面，打印时不会出现局部过堆积或者层间断层的问题。动平衡方面，每片叶片的重量分布做了对称设计，打印完成后只需要做简单的边角修整就能达到不错的动平衡效果，低速运转时不会出现明显的抖动，搭配常规的小功率风扇电机就能稳定运行。在通风设备改装场景中，这款风叶还可以通过调整中心轴孔的尺寸，适配小型无刷电机，用于自制桌面空气循环扇、机柜散热排风装置、宠物箱通风组件等场景，不需要复杂的二次加工，只需要根据所用电机的轴径调整轴孔尺寸就能直接使用。叶片的曲面弧度经过反复调整，在常规转速下能送出覆盖范围更广的自然风，不会出现局部风感过硬的问题，日常家用场景下的送风体验不输原厂注塑风叶，同时因为采用3D打印制作，用户可以根据自己的需求选择不同颜色的耗材，制作个性化外观的风叶，满足DIY改装的个性化需求。结构上没有复杂的倒扣或者薄壁结构，即使是入门级的FDM3D打印机也能顺利打印成型，不需要特殊的打印耗材，常规的PLA、PETG耗材都能满足使用强度要求，PETG材质打印的风叶还具备更好的韧性和耐温性，更适合长期运行的散热场景使用。
