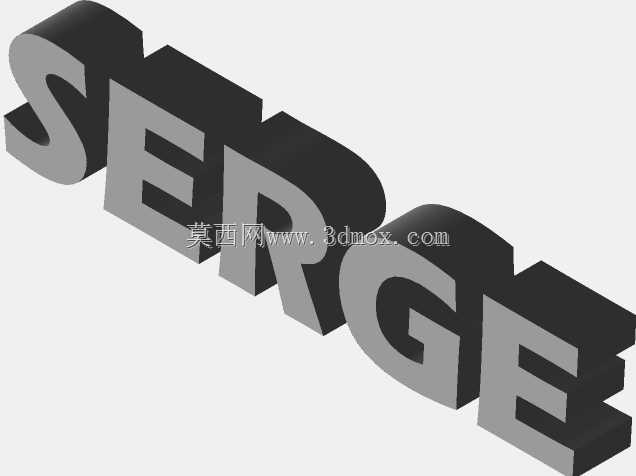

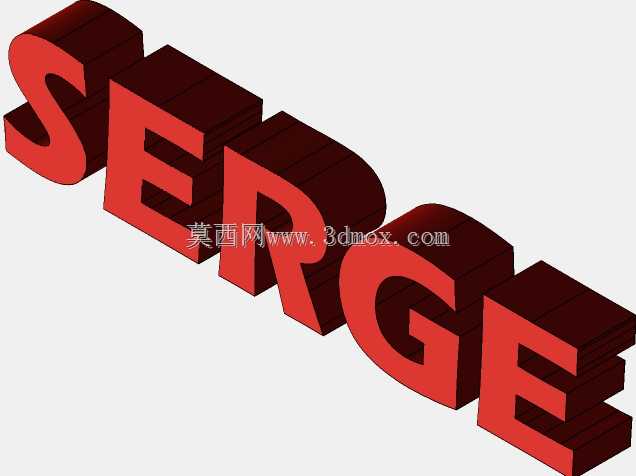

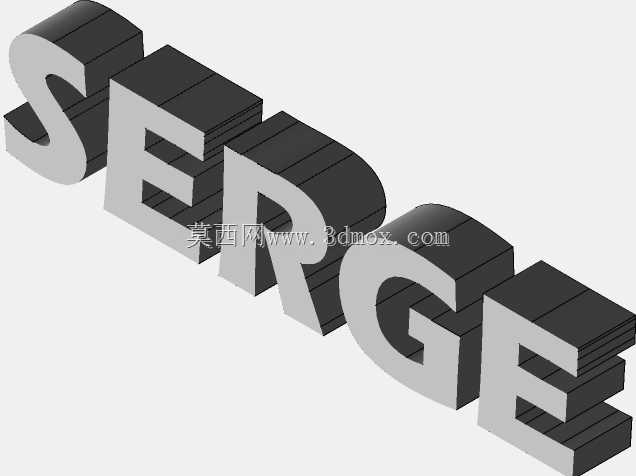

立体SERGE字母标识结构设计方案

　　这类立体文字构件常应用在设备铭牌、车间工位标识、产品展示台装饰、工业风场景布置等场景中，区别于平面印刷的文字标识，立体结构的文字具备更强的视觉辨识度，在不同光照角度下能形成自然的明暗层次，远距离识别效果远优于平面喷绘标识。从结构设计角度看，这类立体字采用等厚拉伸的成型逻辑，整体厚度保持统一，没有复杂的曲面变截面结构，加工适配性很强，既可以通过数控铣削从整块板材上加工成型，也可以通过激光切割板材后侧边围合焊接制作，小批量定制场景下还能采用3D打印直接成型，不同加工工艺都能快速实现成品落地，不需要额外制作复杂的成型模具。设计过程中首先要确定文字的字形轮廓，优先选择无衬线的粗体字形，这类字形的笔画宽度均匀，

　　拉伸成立体结构后不会出现局部笔画过细导致的结构强度不足问题，也不会出现窄缝结构导致加工时刀具无法走刀、打印时支撑难以去除的问题。轮廓确定后统一给定拉伸厚度，厚度值需要根据文字整体的外轮廓尺寸匹配，通常厚度不超过字高的五分之一，避免厚度过大导致文字显得笨重，同时也要保证厚度不小于5mm，防止加工过程中出现变形、安装时固定点不足的问题。安装边界方面，这类立体字的安装基面通常为平整的墙面、设备面板或者展示台立面，设计时需要在文字背面预留沉头安装孔，孔位布置在每个笔画的重心位置，保证安装后不会出现翘边，沉孔深度要匹配所选紧固件的头部尺寸，保证紧固件安装后不会突出文字背面，避免安装时出现间隙。如果是采用粘接安装的场景，

　　需要在文字背面预留均匀的粘接胶槽，胶槽宽度3-5mm，深度1-2mm，既能储存足够的粘接胶提升粘接强度，也能避免胶液溢出污染文字侧边。从功能特性上看，这类立体字不需要额外的活动结构，属于静态标识构件，结构强度只需要满足日常搬运、安装过程中的磕碰要求即可，不需要承受额外的动载荷，因此壁厚可以根据加工工艺调整，采用铣削加工时可以做成实心结构，采用板材焊接时壁厚选择1-2mm的板材即可满足强度要求，采用3D打印时填充率设置在20%就能满足使用需求，能有效控制材料成本。设计时还要注意相邻笔画之间的间隙，最小间隙不能小于3mm，避免加工时出现连料、安装时视觉上笔画粘连的问题，比如字母R的斜向笔画和圆弧笔画的衔接处、字母G的内部缺口位置，

　　都要做圆角过渡处理，避免应力集中导致运输安装过程中出现断裂，同时圆角过渡也能提升加工效率，减少刀具在锐角位置的停留时间，降低加工崩边的概率。实际应用中如果是用于户外场景，还可以在文字表面预留喷漆或者氧化处理的余量，所有外露棱边做0.5mm的倒角处理，去除加工毛刺，提升表面处理后的外观质感，倒角也能避免安装维护时锋利的棱边划伤操作人员。如果是配套发光效果的场景，可以在文字背面预留灯带安装槽，槽体尺寸匹配常用的低压灯带规格，同时在文字内部预留走线空间，不需要额外破坏文字的正面外观，就能实现背光发光的效果，拓展构件的使用场景。这类结构看似简单，实际设计中需要兼顾加工工艺、安装方式、视觉效果三个维度的平衡，不能只追求视觉上的字形美观而忽略加工可行性，也不能只考虑加工方便随意修改字形导致识别度下降，每个笔画的宽度、过渡圆角、厚度参数、安装点位置都需要结合实际使用场景调整，比如用于设备操作面板旁的小型立体字，整体字高通常在30-50mm，厚度选择5-8mm即可，安装孔采用M3的沉头螺丝就能固定牢固；用于车间墙面的大型标识字，字高可以做到500-1000mm，厚度选择50-100mm，安装点需要增加到每个笔画2-3个，同时背面增加加强筋结构，防止大尺寸板材出现变形。
