三芯法兰式航空插头插座结构设计

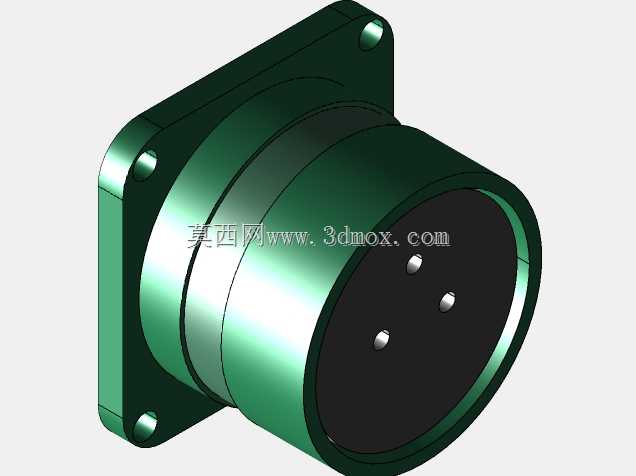

　　这类圆形三芯电连接器，常见于工业控制机柜、户外通讯基站设备、小型机电一体化装置的电源与信号接驳场景，区别于民用消费级接插件，其金属壳体结构本身就承担着电磁屏蔽、机械防护与安装定位的多重作用，很多现场布线场景里，这类带方形法兰安装座的插头座，会直接固定在设备壳体的开孔位置，作为设备内外线路的接驳分界点。从结构设计逻辑来看，方形法兰盘的四个安装孔位做了沉头设计，安装时螺丝从外侧拧入设备壳体预设的螺纹孔，沉头结构可以保证螺丝端面不突出法兰平面，避免安装后与周边结构产生干涉，同时法兰盘与壳体接触的端面可以预留密封槽，加装橡胶密封圈后就能达到IP65以上的防护等级，应对户外扬尘、溅水的使用环境。插头的插合端做了三段式阶梯圆柱结构，

　　最靠近法兰的圆柱段是壳体主体，中间段是对接导向段，最外侧是插合防护圈，对接时公头的插针与母头的插孔会在导向段的引导下精准对位，避免插针弯折损伤，三个插针呈等边三角形排布在绝缘基座上，这种排布方式可以避免插错方位，同时保证各插针之间的电气间隙满足低压配电的安全要求，不同针位可以分别对应火线、零线与地线，也可传输低压控制信号。绝缘基座采用嵌装结构固定在金属壳体内部，与金属壳体之间预留了足够的爬电距离，避免高压工况下出现沿面放电的问题，金属壳体表面做了钝化镀彩锌处理，既可以提升壳体的防锈耐腐蚀能力，也能保证壳体接地时的导电连续性，实现良好的电磁屏蔽效果，减少外界电磁干扰对内部传输信号的影响。在安装边界设计上，法兰盘的外形尺寸、

　　安装孔的中心距都遵循了常规圆形电连接器的尺寸规范，可以直接替换同规格的现有产品，不需要对设备安装位做二次修改，法兰盘的厚度经过校核，既可以保证安装后的结构强度，在设备受到拉扯、碰撞时不会出现法兰断裂的问题，也不会过度占用设备内部的空间。插合端的外圆尺寸与对接端的内孔尺寸做了公差配合设计，公母头插合后，金属壳体之间可以实现紧密贴合，既可以提升屏蔽效能，也能在插合后承受一定的径向拉力，不会轻易出现松脱的问题，部分需要防松的场景还可以在壳体外侧加装卡扣或者螺纹锁圈，进一步提升连接可靠性。这类接插件的设计过程中，需要重点考量插针的保持力，也就是插针压入绝缘基座后，要能承受规定的轴向拉力不会出现退针问题，同时插针的接触电阻要控制在标准范围内，

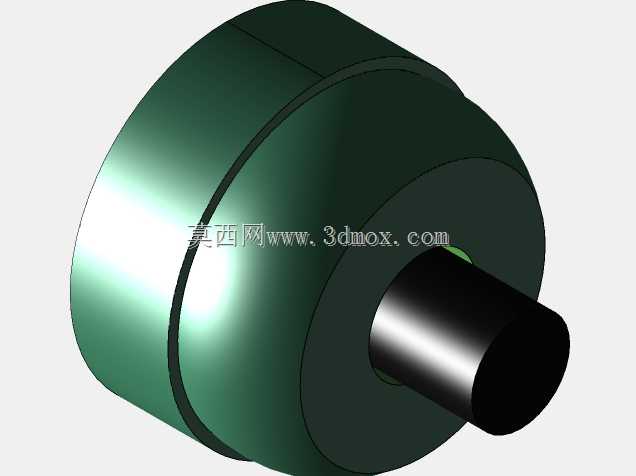

　　避免大电流传输时出现过热的情况，绝缘基座的材质通常选用耐温、阻燃的工程塑料，在遇到过载升温的情况时不会出现熔融、助燃的问题。在实际设备选型过程中，这类三芯连接器通常用于额定电流10A到25A、额定电压500V以下的交流电路接驳，既可以给小型设备提供电源输入，也可以传输传感器的开关量信号，方形法兰的安装方式相比螺纹连接的插座，安装过程更简便，不需要在设备壳体上加工精度较高的螺纹，只需要开出对应尺寸的过孔，在四个角位加工安装螺纹孔即可完成固定，对于钣金壳体的设备来说，这种安装方式的加工成本更低，装配效率更高。从三维建模的角度来看，这类零件的建模过程需要重点关注各阶梯轴的同轴度、法兰安装孔的位置度，以及插针安装孔的位置精度，这些形位公差会直接影响后续产品的装配精度与对接顺畅度，金属壳体的边角位置都做了圆角过渡处理，既可以避免加工过程中出现应力集中导致的壳体开裂，也能避免安装维护时锋利的边角划伤操作人员。
