适配多规格压盖的FDM打印存储托盘

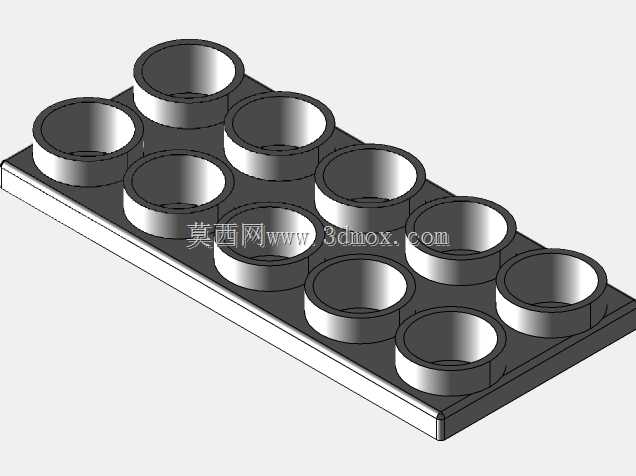

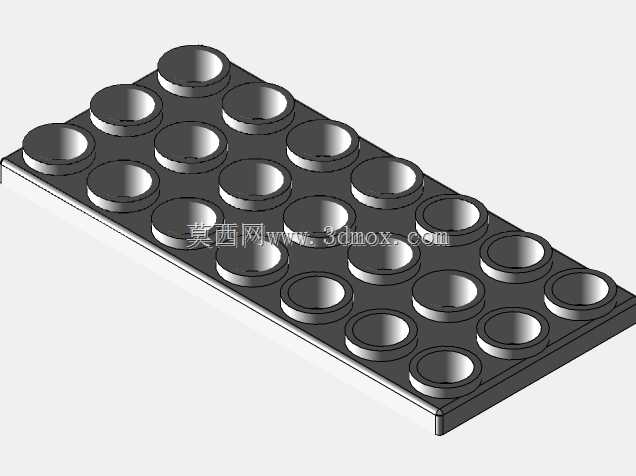

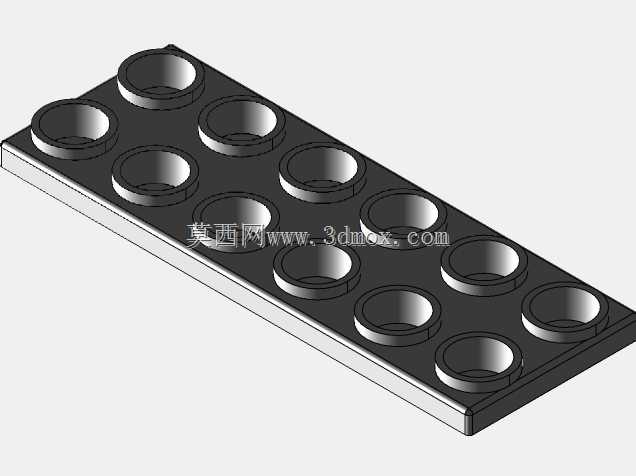

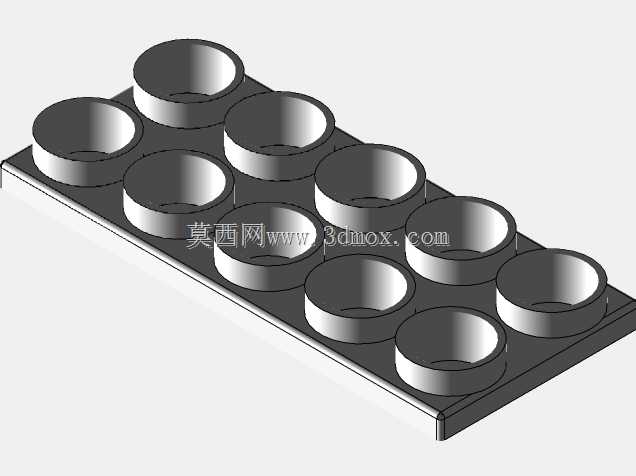

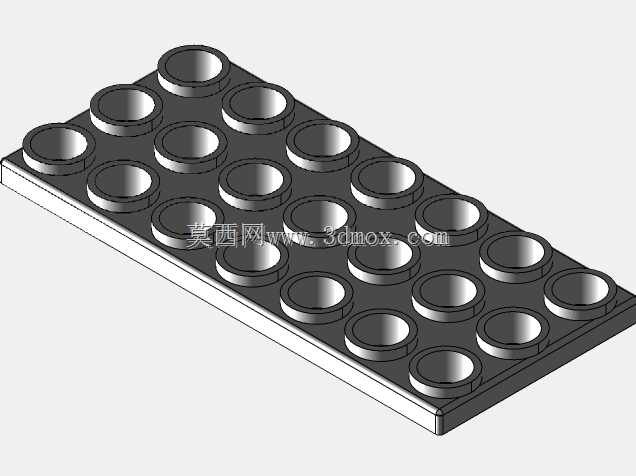

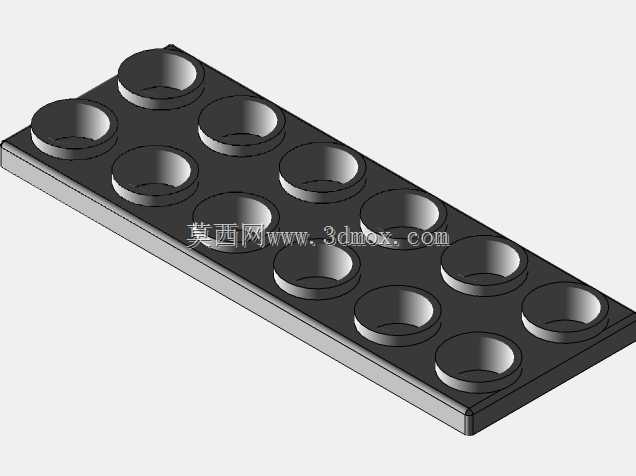

　　在桌面级FDM打印的日常作业场景里，零散的螺纹压盖类零件一直是工位收纳的痛点——这类零件多为不同规格的螺纹配套压盖，包括M20、M25、M32三种常用管路、设备安装用压盖，本身带有环形凸台结构，随意堆放容易出现磕碰划伤密封面、不同规格混放导致分拣耗时的问题，尤其是打印工作室多设备并行作业时，零散压盖的收纳缺失会直接拉高装配前的零件分拣成本，甚至出现错拿规格导致装配返工的情况。这款托盘的设计完全围绕FDM打印工位的实际存储需求展开，没有冗余的装饰结构，整体采用矩形平板基底的布局形式，基底厚度控制在满足结构强度的最低值，既可以减少打印耗材的消耗，也能控制整体重量，方便在工位间挪动转移。基底上的沉孔位按照三种压盖的外形尺寸做了适配设计，

　　每个沉孔的内径与对应规格压盖的外圈直径做小间隙配合，间隙值控制在0.2mm到0.3mm之间，既可以保证压盖放入后不会轻易滑出，也能在取用的时候不需要额外施力就能轻松取出，沉孔的深度刚好覆盖压盖的环形凸台高度，放入后压盖顶面与托盘基底表面基本齐平，不会出现凸起剐蹭的情况。沉孔的排布采用等距矩阵式布局，横向与纵向的孔位间距保持一致，相邻孔位之间的筋条宽度经过受力验算，即使托盘满载压盖后单手端起侧边，也不会出现筋条断裂、基底变形的问题，矩阵排布的另一个优势是可以快速清点不同规格压盖的剩余数量，不需要逐个翻找核对，工位盘点的效率能提升不少。设计时特意考虑了FDM打印的工艺特性，所有棱边都做了R1的圆角过渡，避免打印过程中出现尖角翘曲的问题，

　　整个托盘没有悬空结构，不需要添加支撑材料就能直接打印成型，打印时基底与热床的接触面积足够大，即使是没有 enclosure 的入门级FDM设备也能顺利打印完成，不会出现底部翘边导致的尺寸超差。从安装边界来看，托盘的整体外形尺寸适配常规的桌面工位置物架层板间距，也可以直接放在FDM打印机的顶部置物平台上，不会遮挡设备的散热通风口，多个托盘叠放时，上层托盘的底部可以嵌入下层托盘的孔位间隙中，叠放后不会出现滑移倾倒的问题，闲置时堆叠存放占用的储物空间极小。在实际使用场景中，这款托盘除了存储打印完成的压盖零件，也可以用来放置待装配的同规格压盖标准件，在设备组装、管路安装的作业工位上，把对应规格的压盖提前放在托盘孔位里，装配时可以随用随取，

　　不需要反复从零件盒里翻找，也能避免零件散落在工作台面上被碰落丢失。沉孔的设计还能对压盖的密封端面起到保护作用，压盖放入后密封端面朝向沉孔底部，不会与其他零件或者工作台面发生摩擦刮蹭，能有效保证压盖密封面的平面度，避免因为密封面划伤导致装配后出现渗漏的问题。托盘的侧边没有设计额外的把手结构，是因为实际工位操作中，托盘本身重量较轻，满载后总重量也在单手握持的舒适范围内，去掉把手结构可以进一步减少打印耗材用量，同时也能让托盘在狭窄的工作台面上摆放时不会因为外凸的把手剐蹭到其他工具。孔位的排布密度经过反复调整，在保证筋条结构强度的前提下尽可能多的布置容纳位，单块托盘可以同时容纳二十余个不同规格的压盖，完全能满足单台FDM打印机连续作业3到5天的压盖类零件产出存储需求，不需要频繁转移收纳。针对FDM打印的层间结合特性，托盘基底的打印填充率设置在20%到30%之间就能满足使用强度要求，不需要过高的填充率造成耗材浪费，沉孔的内壁打印精度控制在0.2mm层厚就能满足配合间隙要求，不需要做额外的后处理打磨，打印完成后去除底部的 raft 或者裙边就能直接投入使用。
