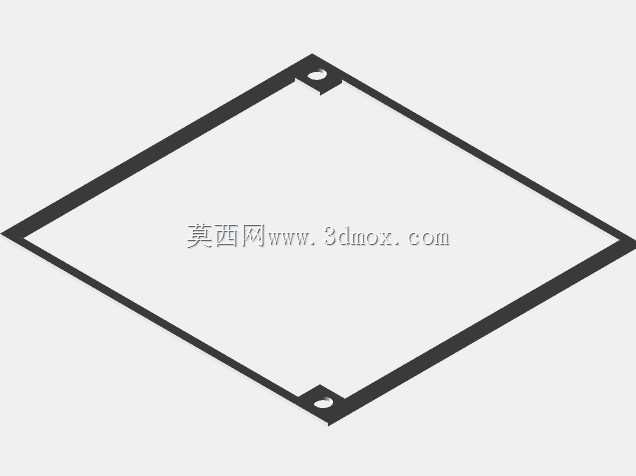

FDM打印机菱形测试床位框架结构件

　　在桌面级FDM熔融沉积成型设备的调试与校准作业中，测试床位是承载标准测试样件打印、验证平台水平度、出料一致性以及首层附着效果的核心定位结构，本次涉及的菱形框架式床位构件，主要适配小尺寸成型仓的紧凑型FDM设备，多用于实验室打样、创客空间设备调试以及入门级打印机的出厂精度校验环节。不同于常规矩形打印平台的边框设计，该构件采用菱形外轮廓的框体结构，四个角位预留的带孔安装耳，是整个结构的核心安装定位基准，设计时将安装孔的中心距与设备成型仓内部的Z轴升降托架安装点位完全匹配，安装时无需额外加工转接件，可直接通过标准紧固件将框体锁附在升降托架上，框体的内边缘围合出的区域即为有效测试打印区域，

　　能够完全覆盖常规200mm以内成型幅面的测试样件摆放需求，避免打印过程中样件超出有效成型范围导致的打印失败。从功能特性来看，该框体本身不直接作为打印承载面使用，而是作为测试床基板的压合固定框架使用，使用时将玻璃基板或者柔性磁吸基板放置在框体内部的承托台阶上，通过框体自身的结构限位限制基板在XY方向的窜动，配合Z轴升降过程中的平稳运动，能够避免高速打印或者喷头往复移动时基板出现位移偏移，保证首层打印的附着稳定性。四个角位的安装耳在设计时做了局部加厚处理，避免紧固件锁附时应力集中导致框体角位出现开裂变形，同时安装孔位周边做了沉台设计，锁附螺丝后螺丝头部不会突出框体上表面，避免刮蹭打印喷头或者影响调平传感器的检测行程。设计思路上，

　　该构件摒弃了传统矩形边框的冗余材料设计，采用菱形斜向框体结构，在保证整体结构刚性的前提下，尽可能减少框体自身的重量，降低Z轴升降托架的负载，对于采用丝杆传动的入门级FDM设备来说，更低的运动负载能够有效减少Z轴升降过程中的步进电机丢步概率，提升层厚控制的精度。框体的边框截面采用等厚度的矩形截面设计，在3D打印制作该构件本身时，无需添加额外支撑结构，采用常规PLA或者PETG材料即可直接打印成型，打印过程中边框的斜向走线能够顺着构件的轮廓方向排布，成型后的框体抗扭刚性优于同材料用量的矩形边框，能够承受基板拆装过程中的外力按压而不出现明显形变。从安装边界来看，该框体的菱形外轮廓对角线尺寸严格适配对应型号设备的成型仓内部净空，

　　安装后框体的外边缘与成型仓内壁之间预留有均匀的间隙，不会在Z轴升降过程中与仓壁、导轨或者传动皮带发生运动干涉，框体的上表面平面度公差控制在0.1mm以内，安装后配合调平操作，能够保证整个测试打印区域内的喷头与基板间距一致，避免出现边角位置首层过厚或者过薄的问题。在实际应用场景中，该床位结构除了用于常规的打印机精度测试外，还可用于小批量定制样件的快速打印承载，当需要更换不同材质的打印基板时，只需松开角位的紧固件即可快速取下框体更换基板，无需重新调整整个托架的安装位置，大幅缩短设备调试的准备时间。框体的内边缘做了微小的倒角处理，取放基板时不会刮伤基板边缘或者划伤操作人员的手部，细节处理适配日常频繁拆装的使用需求。针对FDM打印过程中床温加热的工况，该结构的材料选型适配80摄氏度以内的长期工作温度，不会因为床温传导导致框体出现软化变形，长期使用后仍能保持稳定的安装精度，减少反复校准的工作量。
