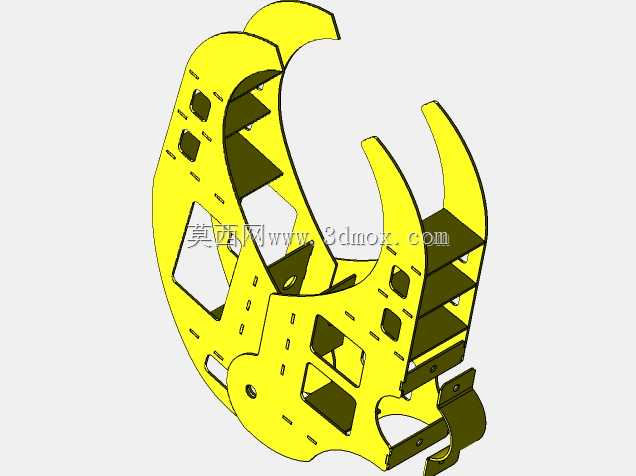

扁平封装金属切割用全夹钳组件结构

　　这套夹钳组件的设计初衷，是解决扁平封装类金属件在水射流、激光切割工序中的装夹痛点，在实际钣金加工、精密金属裁切场景中，这类薄型扁平工件的装夹一直是容易被忽略却直接影响加工良率的环节——传统平口钳的夹持面接触范围有限，薄件受射流反冲力、激光切割热变形影响极易出现翘边、位移，甚至飞出加工台面造成安全隐患，而这套夹钳采用环抱式多爪结构，从多个维度对工件形成包覆式约束，能适配不同轮廓的扁平封装金属工件，不管是规则矩形的引线框架类零件，还是带异形轮廓的薄金属封装壳体，都能通过调整夹爪的开合角度找到稳定的夹持点位。

　　从结构设计逻辑来看，夹钳主体采用镂空式框架结构，并非单纯为了减重，更多是考虑水射流切割过程中的排水、排屑需求，激光切割场景下的散热排烟需求——如果采用实心夹板结构，水射流切割时溅起的含磨料废水会在夹板与工件缝隙间淤积，长期使用会磨损夹持面，激光切割时产生的高温熔渣也容易附着在实心夹板表面，累积后会影响夹持平面度，而均匀分布的镂空方孔、长圆孔，一方面能让切割过程中的流体、熔渣顺利排出，另一方面也为夹爪的微调提供了安装冗余，部分镂空位还可以加装辅助定位销，针对特定批次的工件做快速定位，减少单件装夹的调校时间。夹爪的弧形轮廓设计经过反复校核，开合角度覆盖了常见扁平封装金属件的尺寸范围，夹持力的作用点避开了工件的切割加工区域，不会出现夹钳遮挡切割路径的问题，也避免了夹持力直接作用在工件待加工边缘造成的压痕、变形。

　　在安装边界层面，这套夹钳组件的底部预留了与常见切割工作台T型槽匹配的安装位，不需要额外定制转接板就能直接固定在水射流切割机、激光切割机的工作台上，整体外轮廓的高度经过严格控制，不会超出切割头的安全行程范围，夹爪处于最大开合状态时的横向尺寸也控制在常规加工台面的单工位装夹区间内，不会和相邻工位的工装、夹具产生干涉。夹钳的受力结构做了等强度优化，每个夹爪的弯折处都做了圆弧过渡处理，避免长期受夹持反力出现应力集中断裂的问题，夹持面没有做额外的齿纹设计，而是采用平整接触面，防止薄型金属工件表面被夹伤，对于表面精度要求高的封装类金属件，还可以在夹持面粘贴聚氨酯垫片，进一步降低夹持压痕的风险。

　　在实际产线应用中，这类夹钳组件相比传统的压板式装夹，装夹效率能提升40%以上，不需要针对每个工件的轮廓调整多个压板的位置，只需要将工件放置在夹钳的环抱区间内，调整夹爪开合度锁紧即可，多爪同步约束的结构也让工件在切割过程中的振动量大幅降低，水射流切割时的切缝精度、激光切割时的切口垂直度都能得到稳定保障，尤其是针对厚度0.5mm到3mm之间的薄金属封装件，能有效避免切割过程中工件受冲击力产生的微位移，减少切边毛刺、尺寸超差的问题。夹钳的整体结构采用模块化设计，单个夹爪出现磨损时可以单独拆卸更换，不需要更换整个夹钳组件，降低了工装的长期维护成本，镂空结构也让日常清理维护变得简单，切割结束后只需要用高压气枪吹扫就能将缝隙里的磨料、熔渣清理干净，不会出现碎屑淤积造成的夹爪卡滞问题。
