三辐支撑式硅胶浇注用环形垫片结构

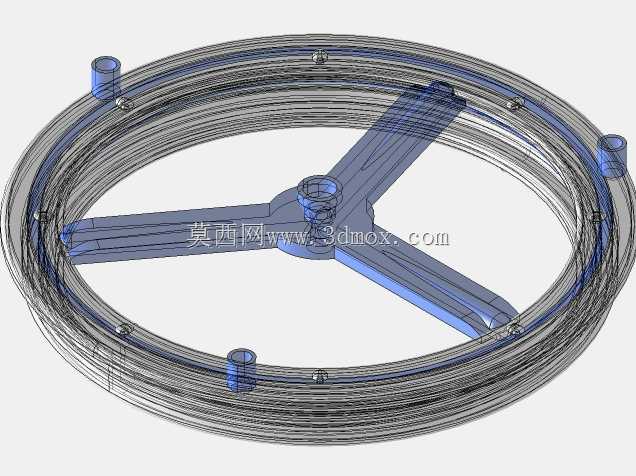

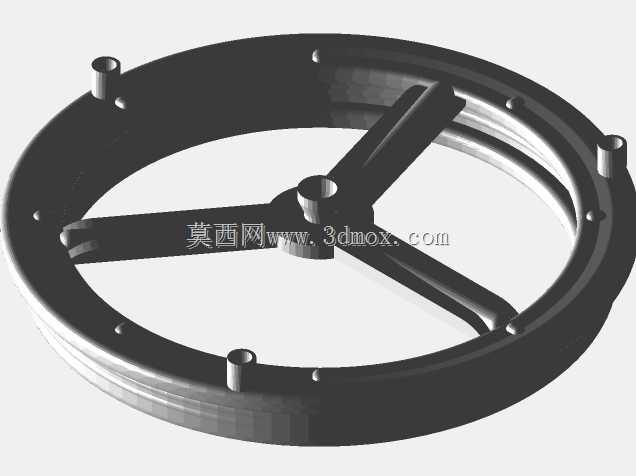

　　在小批量硅胶零件试制场景中，这类环形支撑垫片常作为浇注成型环节的定位辅件使用，适配内腔带中心定位柱的环形硅胶件浇注作业，解决软质硅胶固化前无支撑易形变、壁厚不均的问题。日常作业中，不少小尺寸密封环、缓冲垫圈的硅胶浇注工序，常遇到浇注后硅胶流延偏移、中心孔同轴度超差的问题，传统做法是用纸质或塑料薄片做临时支撑，不仅重复利用率低，还容易在硅胶固化后残留碎屑，需要额外修边清理，而这种一体化三辐结构的垫片，能直接嵌入浇注模腔的预留槽位，从结构上规避这类问题。从结构设计逻辑来看，该垫片采用外环加三辐条加中心轴套的整体布局，外环为多层等距环形筋结构，并非实心整面设计，这种镂空筋条结构一方面能减少3D打印过程中的材料消耗，降低打印过程的翘曲风险，

　　另一方面筋条间的空隙可以让浇注时的气泡顺利排出，避免硅胶内部裹气形成气孔缺陷。三根辐条采用120°等夹角分布，每根辐条的截面为矩形，边缘做了R0.5的圆角过渡，避免辐条与外环、中心轴套的连接处出现应力集中，在承受硅胶浇注时的流体冲击以及后续取件的外力作用时，不会出现辐条断裂的问题。中心轴套为带台阶的通孔结构，通孔直径适配常用的M6定位螺栓，安装时可以直接套在模腔的中心定位柱上，保证垫片与模腔的同轴度控制在0.1mm以内，台阶面则可以压住浇注腔的底部密封边，防止硅胶从中心定位柱的间隙渗漏。外环上均匀分布的三个小圆柱凸台，是对应模腔上的定位孔设计的，安装时三个凸台分别嵌入模腔的对应定位孔，能限制垫片的周向转动，

　　避免浇注过程中流体冲击导致垫片偏移，凸台高度与模腔定位孔深度一致，安装后垫片表面与模腔分型面齐平，不会在硅胶件表面形成多余的凸痕。从安装边界尺寸来看，该垫片的外环外径适配直径120mm的环形浇注腔，内环直径与中心轴套的外径差为40mm，刚好匹配常规小尺寸硅胶密封环的幅宽，辐条厚度为2mm，在硅胶固化后，辐条位置形成的浅槽深度仅2mm，只需要简单修边即可去除，不会影响硅胶件的整体密封性能。外环的多层环形筋高度为3mm，与浇注腔的深度匹配，安装后筋条顶面与浇注腔顶面的间隙控制在0.2mm以内，既能保证硅胶顺利填充整个型腔，又不会让硅胶从筋条上方大量溢流。在实际使用过程中，该垫片作为一次性或半一次性的成型辅件，采用蛋壳类易破碎3D打印材料制作，当硅胶完全固化后，只需要施加轻微的外力即可将垫片压碎，从硅胶件上剥离，不需要复杂的脱模操作，也不会在硅胶件表面残留难以清理的残渣，相比传统的金属或塑料支撑件，大幅降低了脱模难度，尤其适合结构复杂、带有倒扣的小批量硅胶件试制。不少做非标密封件、小型硅胶缓冲垫的加工场景，之前常因为支撑件脱模困难导致零件报废，采用这种可破碎的3D打印垫片后，成品率能提升30%以上，同时省去了支撑件反复清理、打磨的工序，缩短了小批量试制的周期。设计过程中需要注意的是，辐条的厚度不能过厚，否则后续破碎剥离的难度会增加，也不能过薄，否则打印过程中容易出现辐条变形，无法保证安装精度；

　　外环上的定位凸台与模腔定位孔的配合要采用间隙配合，间隙控制在0.1mm左右，过紧会导致安装困难，过松则无法起到周向定位的作用；中心轴套的内孔与定位柱的配合同样采用间隙配合，避免安装时卡滞，同时保证同轴度要求。另外，垫片的所有棱边都做了圆角处理，没有尖锐棱角，一方面避免3D打印过程中出现层间剥离的问题，另一方面也防止安装时划伤操作人员，或者刮坏模腔的内壁涂层。在3D打印制作该垫片时，不需要设置过高的打印精度，0.2mm的层厚即可满足使用要求，打印完成后只需要去除简单的支撑，不需要额外的后处理，直接就能安装到模腔中使用，制作周期短，成本低，非常适配研发阶段的快速试制需求，能快速响应设计迭代过程中的工装调整需求，不需要开模制作金属工装，大幅降低了试制阶段的工装成本。
