适配M20M25M30规格压盖定位托盘结构

　　在车间装配、零部件中转以及压装工位的日常作业里，不同规格的螺纹压盖如果随意堆放，很容易出现磕碰划伤螺纹、混料错拿的问题，这款多孔位压盖托盘就是针对M20、M25、M30三种常用规格压盖的存放、定位、中转需求设计的工装结构。从实际使用场景来看，这类托盘既可以放在装配工位旁作为物料暂存架，让作业人员拿取压盖时不用反复翻找料箱，也可以配套压装设备做定位底座，把对应规格的压盖提前放入槽位，压装作业时能快速对齐工件安装位，减少对位调整的辅助时间。

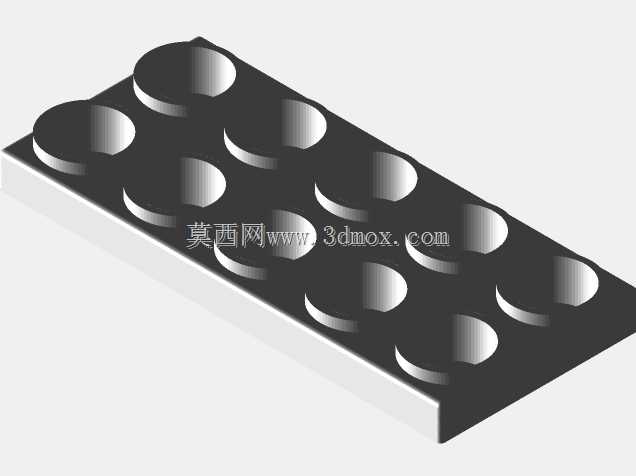

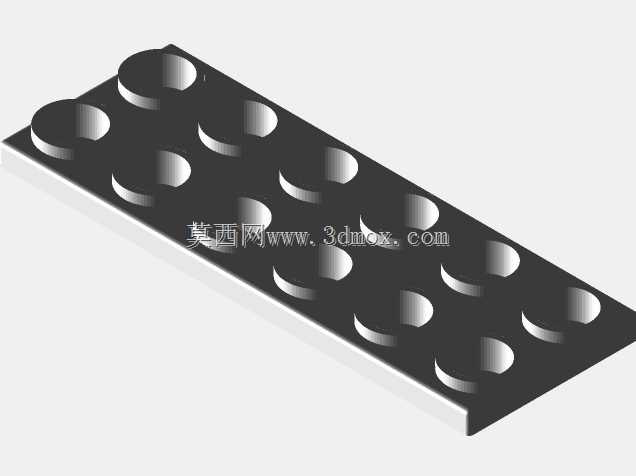

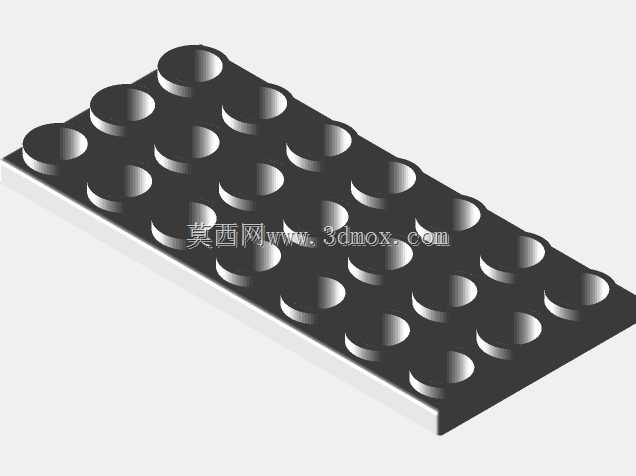

　　设计这款托盘的时候，首先考虑的是槽位的排布逻辑，没有采用等距均分的简单排布，而是结合三种压盖的外径尺寸做了错位排列，每一个圆形沉槽的深度都做了统一核算，刚好能容纳压盖的主体高度，不会因为槽太浅导致压盖堆放时滑落，也不会因为槽太深导致取件时手指抠取困难。槽与槽之间的筋条厚度经过反复校核，既保证托盘整体的结构刚性，在堆叠或者承受上方物料重量时不会出现筋条断裂变形，也尽可能压缩了相邻槽位的间距，在有限的托盘平面内排布下足够多的存放位，减少工位旁的物料占位面积。

　　托盘整体采用长方体板式结构，边缘做了小尺寸的倒角处理，避免搬运过程中锐边划伤操作人员，底部预留了0.5mm的等高支撑边，放在工作台面或者设备台面上时不会因为底面平面度误差出现晃动。三种规格的沉槽在托盘上做了分区排布吗？不，实际是交错排布的，作业人员可以通过槽位的直径快速区分不同规格的压盖，不用额外做标识牌也能快速识别，哪怕是新入职的作业人员，也能在短时间内熟悉拿取逻辑。沉槽的内径比对应规格压盖的最大外径大0.2mm，这个间隙是经过实际装配验证的，既不会因为间隙太小导致压盖放入卡滞，在温度变化出现轻微热胀冷缩时也能顺利取放，也不会因为间隙太大导致压盖在槽内晃动偏移，配套自动化设备取料时也能保证定位精度满足取料要求。

　　从安装边界来看，这款托盘的外形尺寸适配常见的标准工位物料架层板尺寸，不用额外改造料架就能直接放置，托盘的厚度控制在合理范围内，堆叠存放时多个托盘叠放也不会占用过多的垂直空间，中转搬运时可以一次性转运多个托盘的压盖零件，减少往返物料区的次数。在实际的压装作业场景里，把托盘固定在压装工位的定位平台上时，每个槽位的中心坐标都可以提前录入设备的取料点位，配合机械手或者人工取件都能实现快速对位，压装过程中压盖不会出现偏斜，能有效降低因为压盖对位不准导致的螺纹损伤、密封面压偏的不良率。

　　另外在结构细节上，每个沉槽的底部都做了微小的排气槽设计，压盖放入槽内的时候不会因为槽内空气封闭形成气阻，导致压盖无法完全放到位，取件的时候也不会因为负压效应导致压盖吸附在槽内难以取出。托盘的边角位置没有做多余的凸起结构，不管是放在平面工作台还是放在周转箱内，都能贴合放置，不会出现倾斜侧翻的情况。针对车间常见的油污、切削液接触场景，这种规整的板式结构没有多余的死角，清理的时候直接用高压气枪或者抹布擦拭就能快速清理干净，不会在缝隙里积存铁屑、油污，长期使用也能保持槽位的定位精度，不会因为杂物积存导致压盖无法放到位。

　　很多车间在处理小规格压盖类零件的时候，往往用普通的塑料盒或者纸箱存放，不仅容易混料，而且零件之间相互磕碰很容易损伤密封面和螺纹，导致后续装配出现泄漏或者螺纹滑牙的问题，这款专用的定位托盘从根源上解决了这个问题，每个压盖都有独立的存放位，零件之间不会相互接触，从物料出库到装配完成的整个中转过程里，都能保证零件的外观和精度不受损伤。同时托盘的结构简单，没有复杂的活动部件，长期使用几乎不会出现故障，不管是人工装配工位还是半自动化的压装产线，都能直接适配使用，不需要做额外的结构改造。
