圆形卡扣式散热器加热器端盖结构

　　日常做设备结构设计时，这类圆形卡扣端盖的应用场景其实覆盖了不少民用与工业小型加热、散热设备，最常见的就是桌面级小型暖风机、嵌入式电加热器、机箱辅助散热模块的端部封装，还有部分车载通风加热组件的外端防护。很多刚入行的结构工程师做这类端盖时容易踩两个坑，要么卡扣过盈量设计太大，装配时需要用橡胶锤硬敲，后期维护拆卸直接掰断卡扣；要么卡扣留的间隙太松，设备运行时端盖随振动异响，甚至运输过程中直接脱落。

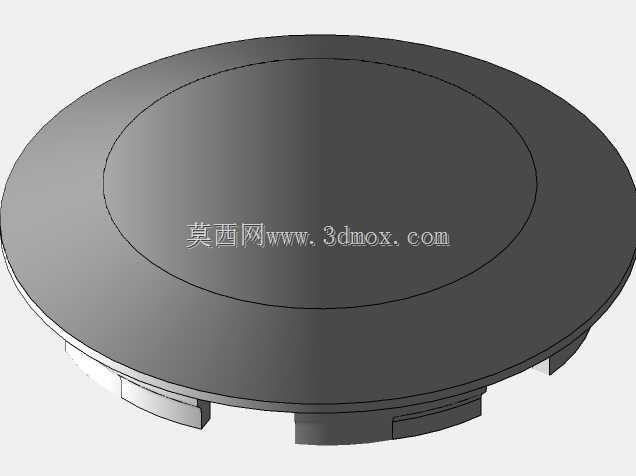

　　从这个端盖的结构来看，整体采用圆盘式薄壳构型，主盘面做了微弧过渡而非纯平面，一方面是避免大尺寸薄平面注塑后出现缩痕、翘曲，另一方面微弧面能提升盘面的抗形变能力，当设备内部有轻微气压波动或者外部有小的冲击力时，盘面不会出现凹陷变形。端盖边缘均匀分布的卡扣是整个结构的核心，这类卡扣属于悬臂式卡扣，每个卡扣的根部都做了圆角过渡，避免应力集中导致的断裂，卡扣的卡合面做了小角度导向斜面，装配时顺着导向斜面可以顺滑压入对应的卡槽，不需要额外的紧固件，徒手就能完成装配，能大幅降低产线的装配工时。

　　做这类端盖的尺寸匹配时，首先要确认安装基体的卡槽内径，端盖的配合止口外径要比卡槽内径小0.1-0.2mm的间隙，避免热胀冷缩时出现卡滞；卡扣的有效卡合深度一般控制在1.2-1.8mm之间，过深拆卸困难，过浅固定力不足，卡扣的悬臂长度要根据材料的弯曲模量调整，如果采用常用的ABS材料，悬臂厚度取1.5mm时，长度做到8-10mm就能保证足够的弹性变形量，装配时卡扣的变形应力控制在材料屈服强度的70%以内，保证多次拆装也不会出现塑性变形。

　　实际应用中，这类端盖除了基础的防护作用，还要考虑和内部气流的匹配，如果是散热设备的端盖，盘面不需要开额外通风孔时，要保证盘面和内部散热鳍片的端部留够3-5mm的间隙，避免鳍片直接贴到端盖内壁导致热量直接传导到外表面，造成外壳温度超标；如果是加热器的端盖，内壁可以根据需求加贴铝箔反射层，这时候端盖的内壁要做平整，不要有凸起的加强筋顶到反射层，影响反射效果。另外端盖的外边缘做了小的圆角收边，没有锋利的飞边，装配和后期维护时不会划伤操作人员的手，这也是这类外露结构件必须考虑的人机工程细节。

　　很多人做这类结构时会忽略安装边界的公差累积，比如安装基体是注塑件时，卡槽的位置度公差一般会取±0.15mm，端盖的卡扣位置度公差就要对应收紧到±0.1mm，避免出现个别卡扣对位不准无法卡入的情况。另外如果设备需要过跌落测试，卡扣的根部可以适当加0.3mm的加强筋，注意加强筋不要做满整个悬臂长度，只做根部1/3的位置即可，不然会让卡扣的弹性下降，装配难度提升。这类端盖的壁厚一般取1.8-2.2mm，整个盘面的壁厚要保持均匀，不要出现局部壁厚突变，不然注塑时容易出现气泡、缩印，外观面的质量达不到要求，如果需要在盘面做品牌标识，标识的凸起高度不要超过0.3mm，避免在背面出现明显的缩痕。

　　在不同的使用场景下，这类端盖的材料选择也有区别，如果是普通室温环境下的散热设备端盖，用普通ABS材料就能满足要求，成本低易加工；如果是加热器端盖，长期工作环境温度在60-80℃，就要选用耐热ABS或者PP材料，避免长期高温下出现变形老化；如果是在户外使用的设备，还要在材料里添加抗UV助剂，避免长期日晒导致材料变脆开裂。做三维建模时，这类卡扣结构不要直接做直角过渡，所有的转角位置都要加R0.5以上的圆角，不仅能降低应力集中，还能让注塑时的熔料流动更顺畅，减少注塑缺陷。
