带法兰边密封水槽塑料管道堵头

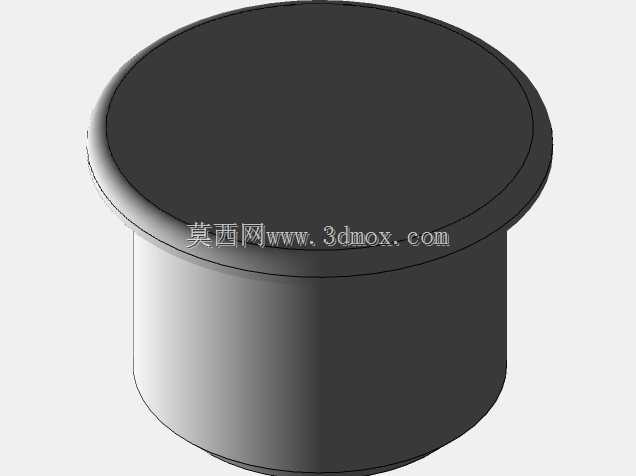

　　在民用给排水、小型化工流体输送、实验室管路布设等场景里，经常会遇到管路末端需要临时或永久封堵的需求，尤其是密封水槽配套的塑料管路系统，这类管路多采用PVC、PP等热塑性塑料加工，管壁厚度较薄，连接端多为光滑直壁结构，若采用螺纹堵头往往需要对管端攻丝，不仅加工工序繁琐，还容易造成管壁开裂引发渗漏，而过盈配合的橡胶塞长期使用后易出现老化形变，密封性能衰减快，无法满足长期静置或带压工况的封堵要求。这款塞子就是针对这类光滑壁塑料管路的封堵需求设计，整体采用一体注塑成型结构，分为顶部法兰盘与柱身两个核心功能段，柱身外径与待封堵塑料管内径采用基孔制间隙配合基础上的小过盈设计，过盈量控制在0.2-0.5mm区间，既可以保证徒手就能将塞子压入管端，

　　又能依靠塑料材质本身的弹性形变在柱身外壁与管道内壁之间形成均匀的面密封，不需要额外加装密封垫片或涂覆密封胶，安装效率比传统螺纹封堵提升60%以上。顶部的法兰盘直径比柱身外径大3-5mm，安装到位后法兰盘下端面会完全贴合在管道的端面上，形成第二道密封防线，同时法兰盘的存在也能避免塞子过度压入管道内部造成取出困难，后期需要疏通管路时，只需要用平口螺丝刀撬动法兰盘与管道端面的缝隙，就能轻松将塞子撬出，可重复使用次数可达10次以上，不会像一次性堵头那样拆卸即报废。设计过程中特意将柱身的下端做了0.3mm的倒角处理，倒角角度为15度，这个角度的倒角既可以在安装时起到导向作用，避免柱身下端棱边刮伤管道内壁造成密封面损伤，

　　又不会因为倒角过大导致柱身有效密封长度不足，柱身的有效密封长度设置为管道外径的1.2倍，这个长度比例经过多次实测验证，在0.1MPa的静水压力下不会出现渗漏或塞子被顶出的情况，完全满足密封水槽这类常压或低压管路的封堵压力要求。法兰盘的上端面做了微弧过渡处理，没有尖锐的棱边，一方面是为了避免安装或拆卸时划伤操作人员，另一方面弧形面不容易积留水渍或污垢，日常清洁维护更方便，柱身的外壁没有做额外的防滑纹路，光滑的柱壁反而能让接触压力分布更均匀，避免纹路处出现应力集中导致的局部密封失效。从安装边界来看，这款塞子不需要额外的安装空间，只要管道端部预留出与法兰盘厚度匹配的轴向空间即可，径向不需要额外的操作空间，

　　哪怕是管路排布非常密集的水槽下方区域，也能顺利完成安装，不需要调整周边管路的位置，适配性极强。在实际工况验证中，这款塞子不仅可以用于常温清水管路的封堵，还能耐受一定浓度的酸碱清洗剂腐蚀，适配日常厨卫清洁、实验室试剂管路等场景的使用需求，材质本身的耐温范围在-10℃到60℃之间，完全覆盖民用及常规工业场景的管路工作温度区间，不会因为冬季低温出现脆裂，也不会因为夏季管路暴晒出现软化形变。不同于市面上常见的等径圆柱塞，这款塞子的法兰边设计还能起到一定的防尘作用，安装到位后法兰盘完全覆盖管道端面，避免灰尘、蚊虫等从管道端部缝隙进入管路内部造成管路堵塞，对于长期闲置的管路来说，这个结构能有效减少管路内部的积尘问题，后期重新启用管路时不需要额外冲洗管道内部。在建模过程中，所有的棱边都做了R0.5的圆角处理，避免注塑过程中出现应力集中导致的产品开裂，同时也能提升模具的使用寿命，减少模具棱角处的磨损，柱身与法兰盘的连接位置做了R1的过渡圆角，避免直角连接处出现注塑缺胶或强度不足的问题，哪怕是反复拆卸安装，连接位置也不会出现断裂情况。
