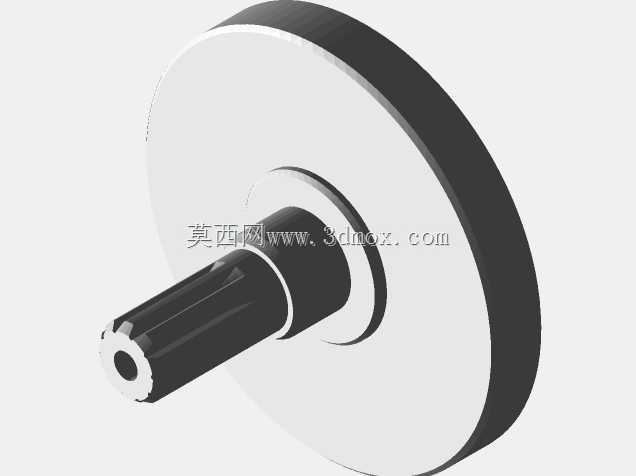

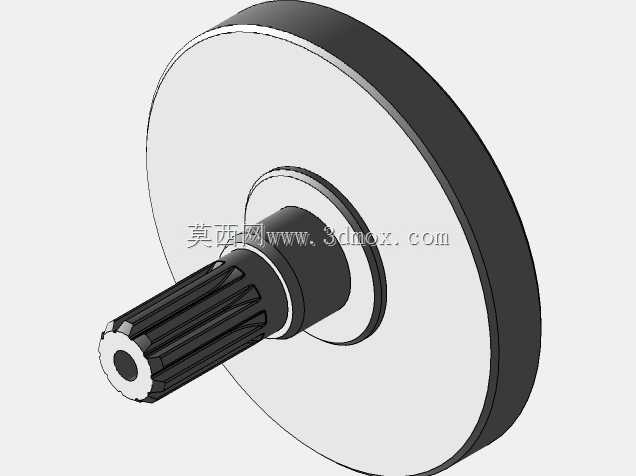

  这类带花键端的大直径主轴,常见于需要大扭矩传递、同时对回转同轴度有较高要求的传动场景中,比如小型动力输出单元、精密回转工作台的动力输入端,或是部分专用设备的进给传动链路核心件。从结构上看,一端采用外花键结构,能够在传递扭矩的同时,允许轴件沿轴向做小范围的滑移补偿,抵消装配过程中产生的轴向累计误差,也能适配设备运行中因热胀冷缩带来的轴向尺寸变化,避免传动卡滞。大直径的盘状结构是主轴的回转基准面,这个端面的平面度、与花键轴线的垂直度直接决定了整个回转组件的跳动精度,建模过程中需要优先保证这个基准的形位公差逻辑,先确立花键的中心轴线作为全局基准,再以此为参照搭建盘体的各个特征,避免后续装配出现偏心问题。

  从实际安装边界来看,花键端的齿形参数需要匹配配套的内花键套,齿侧的配合间隙需要控制在合理范围,间隙过大会导致传动反向间隙过大,启停阶段产生冲击,加速齿面磨损;间隙过小则会导致装配困难,运行中润滑脂无法进入齿面形成有效油膜,出现干磨抱死的问题。盘体的外圆面通常作为轴承安装位或是密封件的配合面,表面粗糙度需要满足配合要求,建模时需要预留对应的公差带空间,不能直接按名义尺寸做无公差建模,否则后续出工程图时会缺失关键配合信息。盘体与花键轴段的过渡位置做了圆弧卸荷槽设计,这个结构是为了降低轴肩位置的应力集中,避免设备在频繁正反转、承受冲击载荷时,轴根位置出现疲劳裂纹,很多新手建模时容易忽略这个过渡特征,直接做直角衔接,实际生产出来的零件在交变载荷下很容易在这个位置断裂。

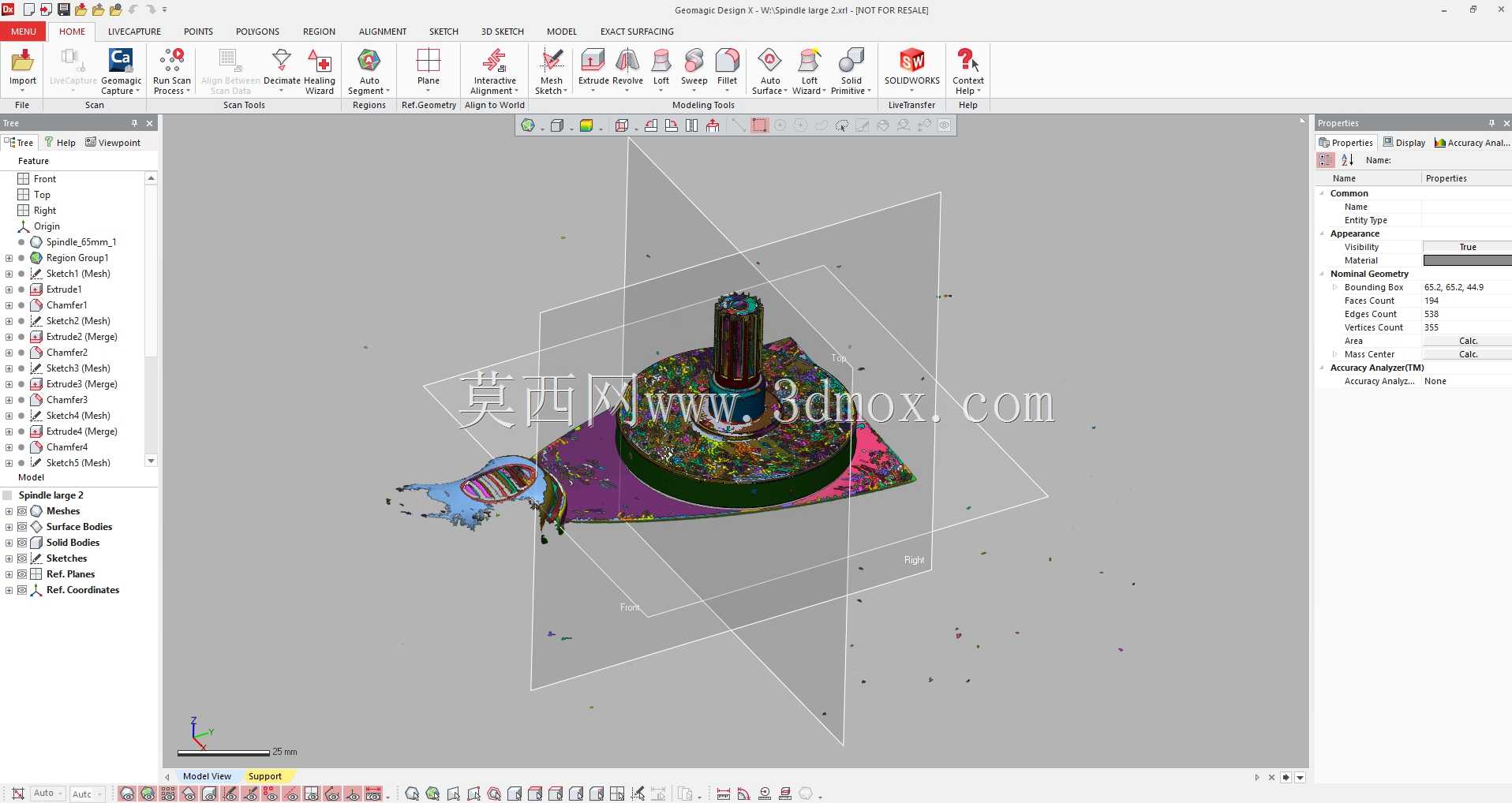

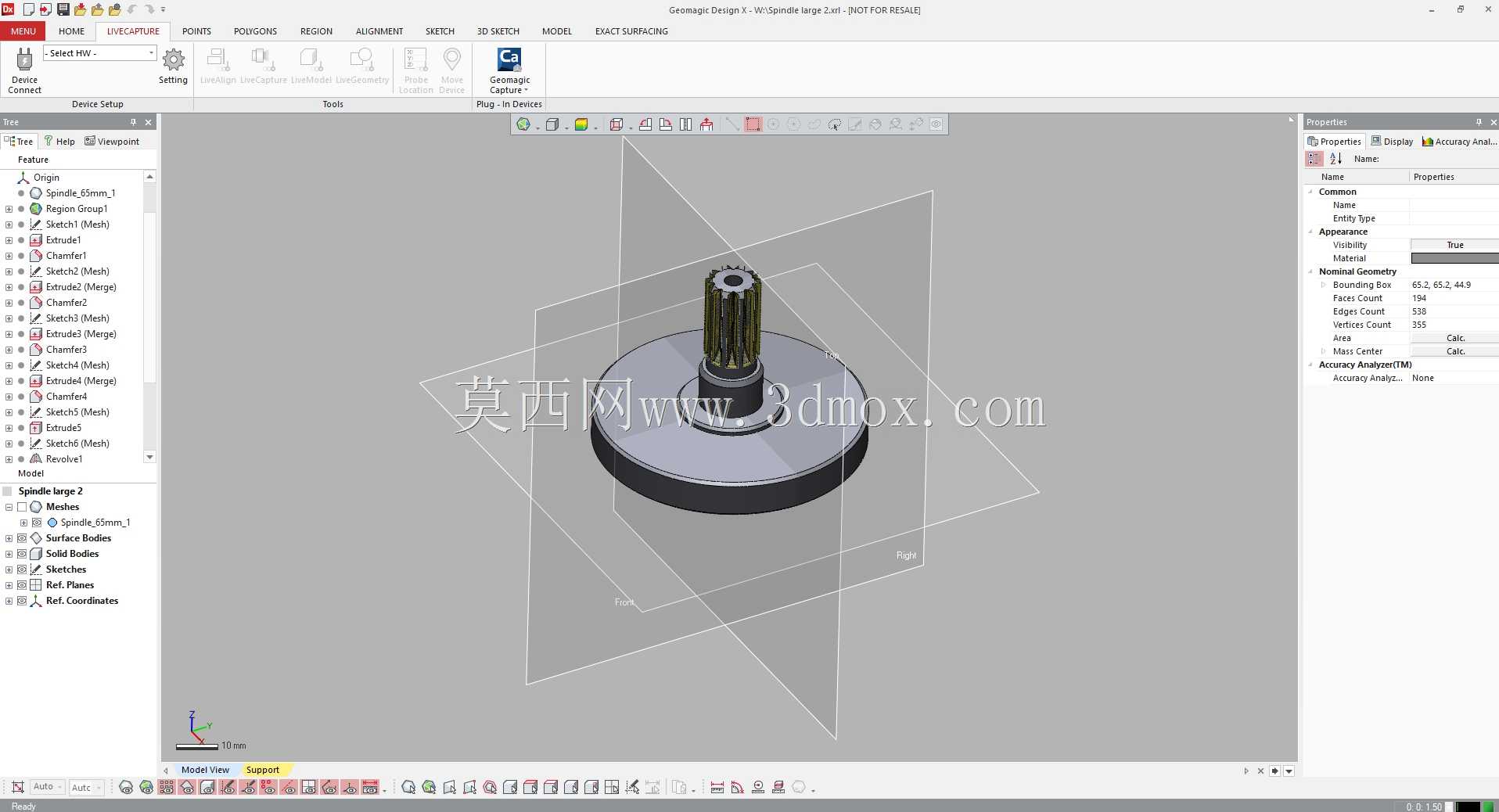

  在逆向建模的过程中,首先通过扫描获取零件的整体点云数据,第一步要做的是点云对齐,将花键的中心轴线与建模坐标系的Z轴重合,同时把盘体的基准端面与XY基准平面贴合,这样后续搭建的所有特征都有统一的基准参照,不会出现整体偏移。花键部分的建模不能直接按扫描点云拟合曲面,需要先确定花键的标准参数,包括模数、齿数、压力角、变位系数,通过标准参数生成渐开线齿形,再与扫描点云做比对修正,因为扫描过程中齿面的磨损、污渍都会导致点云数据存在误差,直接拟合出来的齿形是无法满足啮合要求的。盘体部分的厚度、外圆尺寸需要多次取截面测量平均值,消除扫描误差带来的尺寸偏差,中心的通孔是减重兼穿线通道,孔径需要与轴段保持同轴,避免后续穿装管线时出现干涉。

  实际应用中,这类主轴的转速通常不会特别高,但传递的扭矩偏大,所以材料一般选用中碳合金钢调制处理,表面花键部分做高频淬火提升齿面硬度,增强耐磨性能。装配时需要先将轴承压装到盘体的外圆配合位,再将花键端插入配套的传动套内,压装过程中不能直接敲击花键齿面,避免齿面出现崩损,影响啮合精度。日常维护中需要定期在花键齿面涂抹润滑脂,减少齿面的磨损,同时检查盘体端面的跳动量,如果跳动超过允许范围,需要检查轴承是否出现磨损,或是锁紧螺母是否出现松动,及时调整避免故障扩大。建模时还需要考虑零件的工艺性,比如盘体端面是否需要设计拆卸螺纹孔,方便后续维护时将轴承从轴上拆下,花键端的端面是否需要做倒角引导,方便装配时快速对准内花键,这些细节特征虽然尺寸不大,但对实际装配和维护的便利性影响很大,也是区分建模是否贴合生产实际的关键。
