满标度水头扫描逆向三维结构

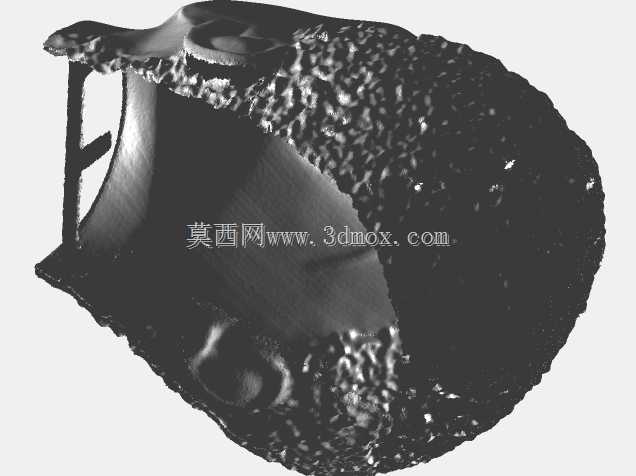

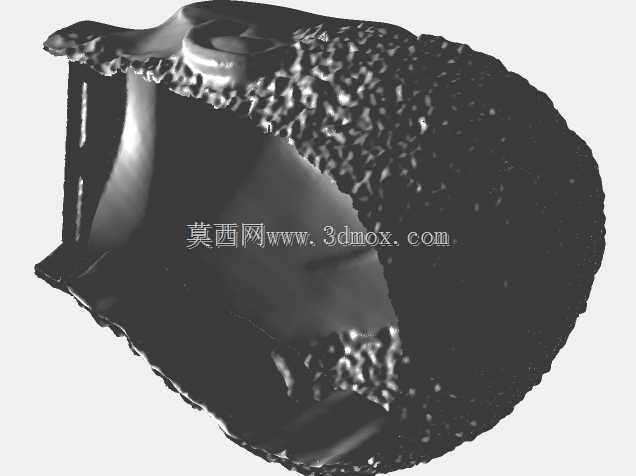

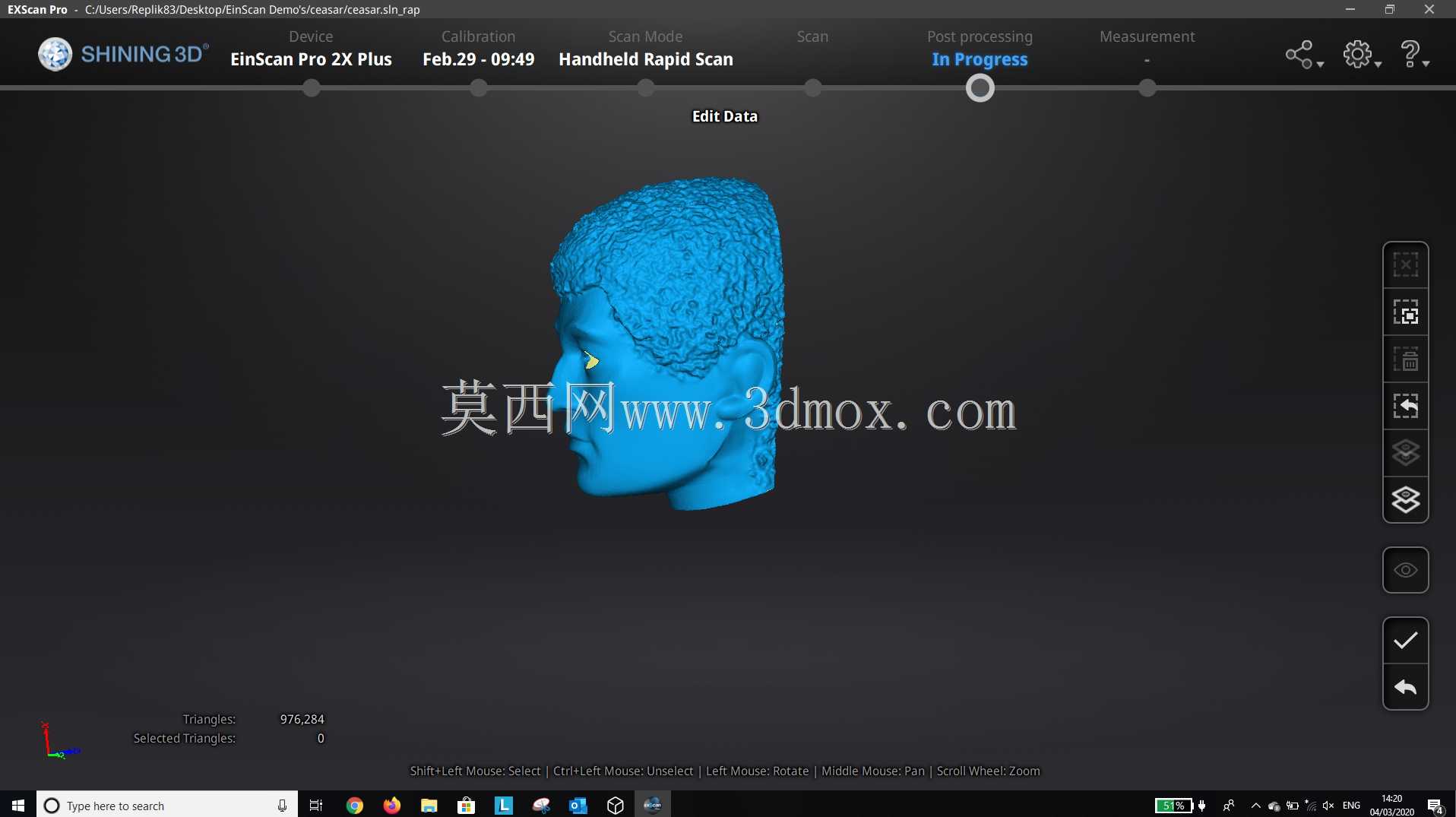

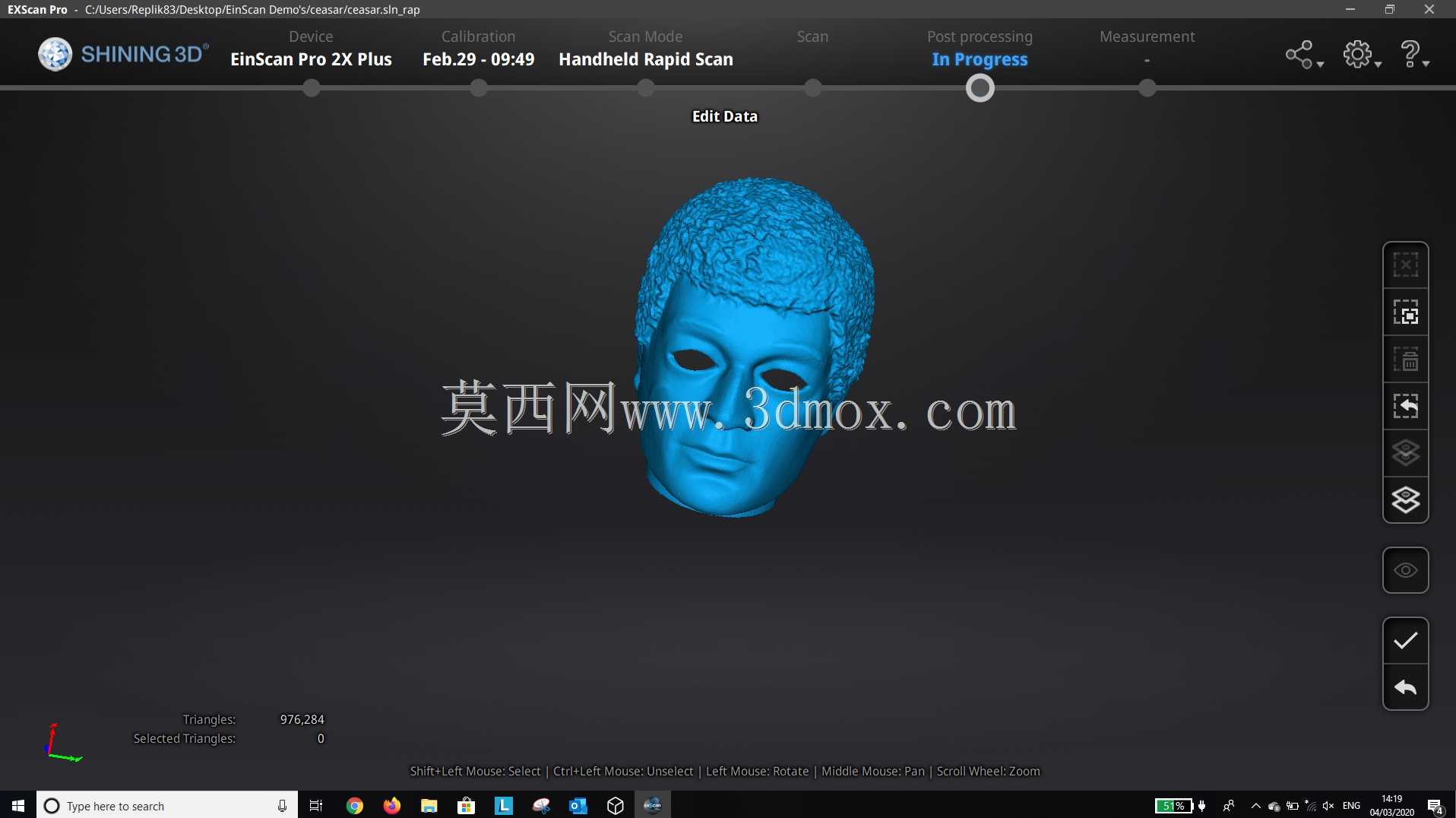

　　在流体输送、管路调控类工业场景中，满标度水头部件是管路系统里衔接介质流向、保障过流断面匹配的核心接触构件，日常多应用在给排水管路、工业流体输送管线的终端或变径衔接位置，直接和输送介质接触，承担着稳流、适配管路通径、匹配安装基准的作用。做这个部件的逆向建模时，最先要考虑的是实际工况下的安装适配性，原始扫描获取的点云数据存在大量扫描噪点，还有实体表面因长期使用产生的磨损凹坑、铸造残留的粗糙颗粒，这些非设计特征在建模阶段都要逐一甄别剔除，不能直接把扫描的粗糙面当成最终设计面，否则后续做装配干涉检查时，会因为表面的非规则凸起出现错误的干涉判定，也会给后续的数控加工或者3D打印制造带来不必要的支撑冗余。

　　从结构特性来看，这个部件的过流曲面是变曲率过渡结构，没有规则的回转特征，靠近安装端的位置做了加厚的安装边，上面预留的安装孔位要和对接法兰的孔位完全同轴，孔位的位置度公差要控制在0.1mm以内，不然现场安装时会出现螺栓穿不进的问题，这也是逆向建模时最先要校准的基准——先把安装端面设为第一基准，对齐坐标系后再去拟合过流面的曲面走势，避免整体模型出现基准偏移。过流段的内壁要做平滑过渡处理，原始扫描件内壁因为介质长期冲刷留下的划痕、凹坑都要做曲面填充修复，保证内壁的曲面曲率连续，不然介质流经时会在凹坑位置产生紊流，增大管路的沿程阻力，实际运行时还会在凹坑位置残留介质杂质，长期使用会出现结垢堵塞的问题。

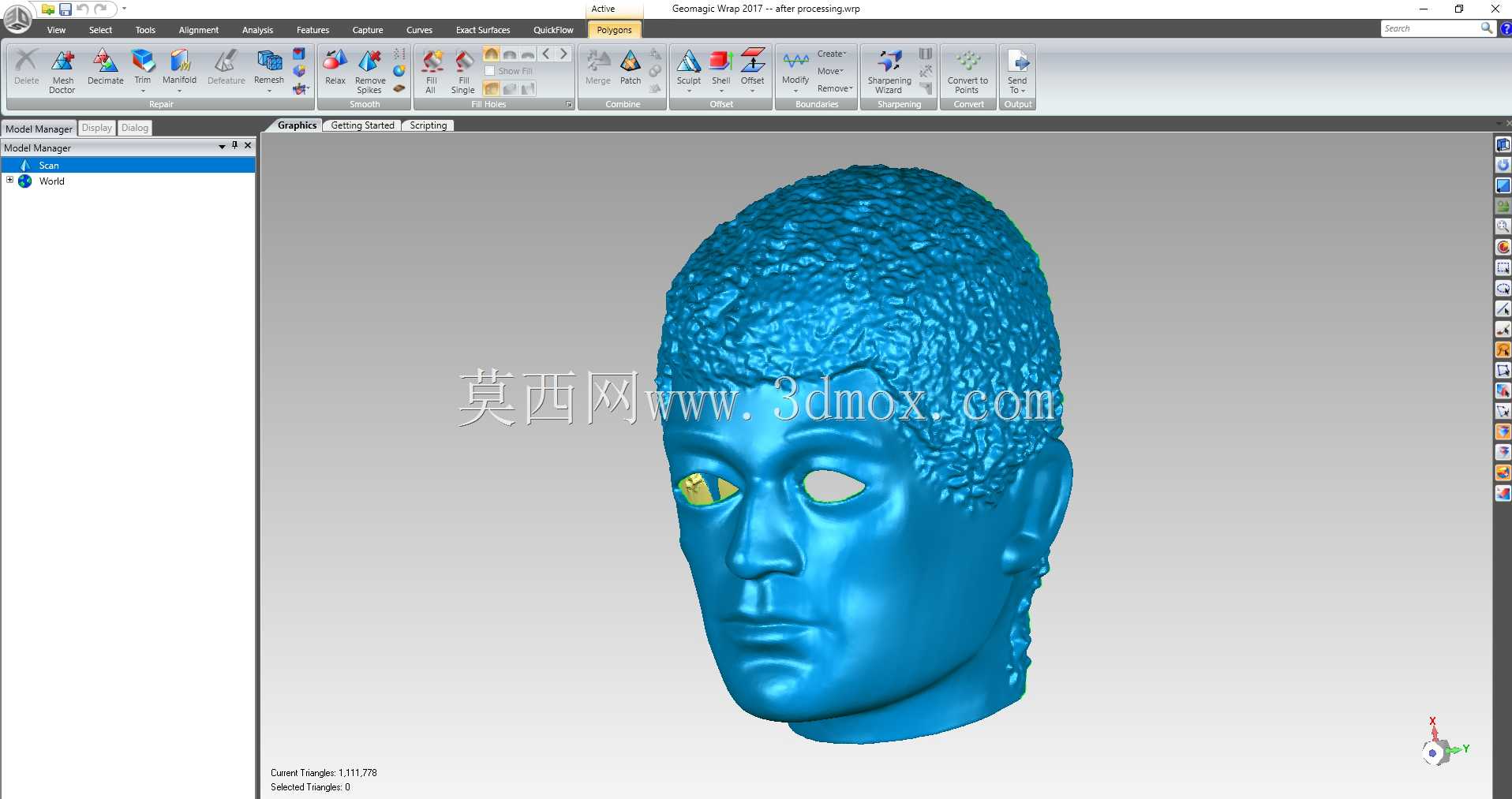

　　安装边界方面，这个部件的轴向安装长度要和对接管路的预留间隙匹配，外轮廓的最大直径不能超过周边管线的安装净空，尤其是侧面的凸起结构，要避开相邻管路的固定支架位置，不然现场布管时会出现部件和支架干涉，需要额外切割调整支架，增加现场施工的工作量。部件外壁的非配合面可以保留一定的铸造拔模斜度，配合面的表面粗糙度要控制在Ra3.2以内，保证安装时密封垫片能完全贴合，不会出现介质渗漏的问题。建模过程中，填充扫描留下的孔洞时要区分工艺孔和铸造缺陷孔，部件上预设的工艺孔是用来做泄压或者安装检测探头的，位置和孔径都要和原部件保持一致，不能误当成缺陷填充掉；而扫描过程中因为光线遮挡产生的点云缺失孔洞，要参考周边曲面的曲率走势做桥接填充，保证填充后的曲面和周边面顺滑衔接，没有突兀的折角。

　　从实际使用的角度出发，这个部件的壁厚要满足额定压力下的强度要求，过流段的壁厚不能小于4mm，安装边的位置因为要承受螺栓的预紧力，壁厚要加厚到8mm以上，避免拧紧螺栓时安装边出现开裂变形。建模完成后要做壁厚分析，检查整个模型的壁厚是否均匀，有没有局部壁厚过薄的位置，防止后续制造时出现缩孔或者强度不足的问题。另外，部件的边缘位置都要做倒圆角处理，安装边的外边缘倒R2的圆角，避免安装时划伤施工人员，过流面和安装端面的衔接位置倒R1的圆角，减少介质流动时的阻力，也避免应力集中导致部件在压力波动时出现开裂。
