龙门式High-Z数控铣刨加工设备结构

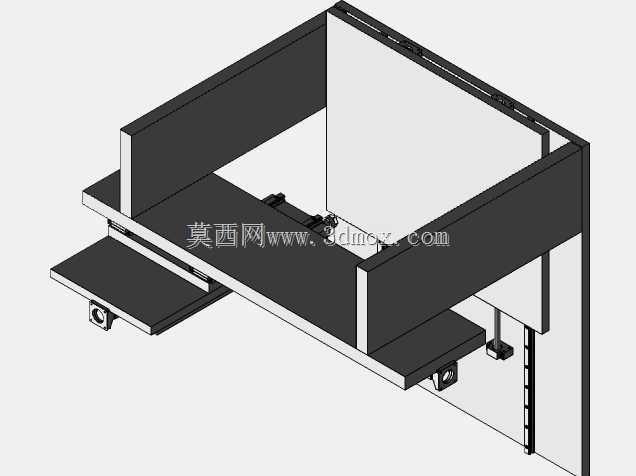

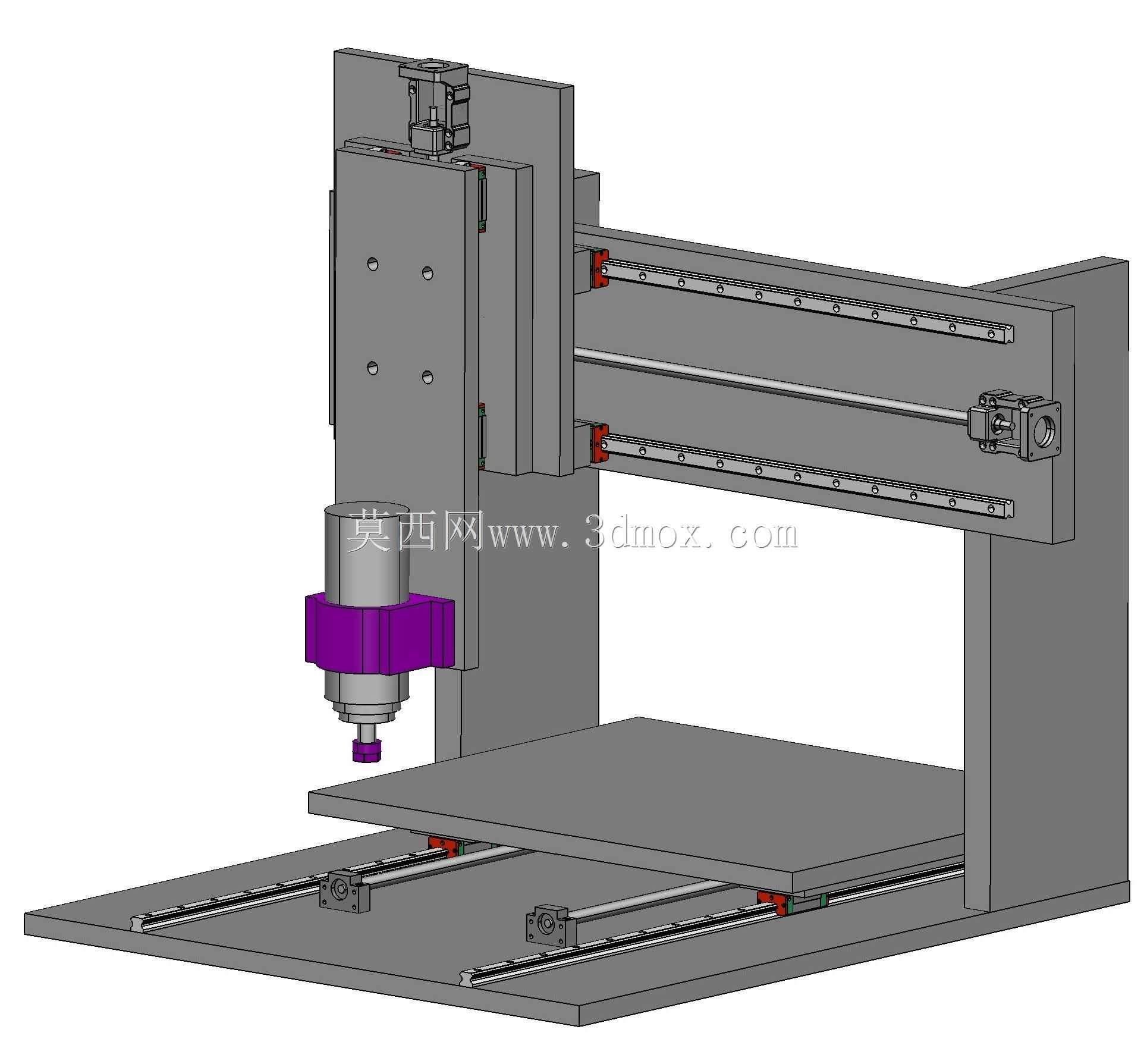

　　这款桥式布局的铣刨加工结构，核心面向中小批量中密度工装板、非金属及轻合金工件的平面加工、开槽、简单轮廓铣削作业，适配家庭工坊、小型加工车间的零散加工需求，并不针对高硬度金属的重切削场景设计。整体采用龙门移动的桥式架构，固定工作台搭配双立柱支撑的横梁滑台，相较于移动工作台式的小型数控设备，这种布局能在同等占地面积下获得更大的工件装夹空间，同时避免长行程下工作台移动带来的负载波动问题，加工过程中工件静置，仅切削主轴沿X、Y、Z三个轴系完成进给运动，运动部件的重量恒定，进给动态一致性更易控制。

　　从结构参数来看，该设备的有效加工行程X向为600mm、Y向为550mm、Z向为225mm，这个行程区间可以覆盖绝大多数小型非标零件、工装治具、创意加工件的尺寸需求，安装时需要预留的边界尺寸需要在各轴最大行程基础上，两侧各预留不小于150mm的维护操作空间，后部预留电控、走线的排布空间，底部需要水平安装在厚度不小于15mm的钢制安装机架或者硬化水泥台面上，避免机身受力变形影响加工精度。传动系统全部采用20mm直径的滚珠丝杠搭配直线导轨，相比普通梯形丝杠，滚珠丝杠的反向间隙更小、传动效率更高，进给速度上限也更高，能够满足铣削加工的进给精度要求；X、Y轴的导轨均安装在经过平面度校准的安装基准面上，导轨安装面的平面度公差需要控制在0.02mm/全长范围内，避免导轨安装扭曲导致运动卡滞、精度损失。

　　驱动端采用NEMA23规格的电机安装支架，支架与丝杠支座采用一体化集成设计，减少了装配环节的累积误差，电机与丝杠之间通过联轴器直连，省去了同步带传动的间隙与张紧维护需求。主轴部分采用可更换的高速电主轴配置，当前设计预留的主轴安装位可以适配直径80mm以内的风冷或水冷主轴，用户可以根据自身的加工材质、切削转速需求更换不同功率的主轴单元，针对塑料、木材等软质材料加工可以选择高转速低扭矩主轴，针对轻合金加工则可以更换更大扭矩的中低速主轴。

　　结构设计上，两个垂直支撑腿是整机刚性的关键薄弱点，设计中明确要求对支腿的两个垂直连接面做加强加工：一是支腿与底部工作台基座连接的接触面，需要保证接触面积不低于支腿横截面积的90%，连接螺栓采用8.8级以上内六角螺栓，装配时按照对角线顺序分次拧紧，避免支腿安装倾斜；二是支腿与横梁连接的接触面，需要加装定位销做位置锁定，避免横梁在Y向快速移动时出现连接松动。当前版本的结构属于概念验证阶段的布局方案，大部分结构件采用铝制板材加工制作，铝制构件的重量轻、加工难度低，适合个人用户自行加工制作，但整机刚性相比铸铁焊接机身有一定差距，因此不适合大切深、大进给的重切削作业，后续如果需要提升加工刚性，可以在横梁内部、支腿外侧加装加强筋，或者更换厚度更大的铝板制作结构件，也可以在铝构件的空腔内填充阻尼材料，抑制切削过程中的振动。

　　工作台面采用整块平整铝板制作，台面上预留了T型槽或者标准孔距的安装螺孔，方便用户加装平口钳、工件压板、旋转轴等工装附件，工作台面的平面度是工件装夹精度的基础，加工时需要先将工作台基板的安装面铣平，再装配导轨和工作台面板，避免基板变形传导到工作台面。整机的走线全部采用拖链收纳，X、Y、Z三个轴的动力线、主轴电源线、控制线都分别布置在对应轴系的拖链内，避免运动过程中线缆拉扯、磨损，拖链的弯曲半径需要大于线缆最小弯曲半径的1.5倍，保证线缆长期弯折不会出现线芯断裂。

　　这款结构的设计思路偏向DIY自制场景，所有的关键加工件都可以通过普通的三轴铣床完成加工，不需要特殊的五轴加工设备，普通的机械加工从业者或者数控爱好者都可以按照这个结构方案采购标准件、加工定制件完成整机装配，装配过程中需要重点校准三个轴系的垂直度：X轴与Y轴的垂直度需要控制在0.03mm/全长范围内，Z轴与XY工作台平面的垂直度需要控制在0.02mm/全长范围内，校准完成后再打紧所有连接螺栓、配做定位销，保证长期使用不会出现精度偏移。日常使用中，需要定期给直线导轨、滚珠丝杠加注润滑脂，清理导轨面上的切屑和灰尘，避免异物进入导轨滑块和丝杠螺母内部，加剧传动部件的磨损；每次开机前需要检查各轴的限位开关是否正常，避免超行程运动导致丝杠、导轨碰撞损坏。
